8.7.6 Ρύθμιση της λειτουργίας επίδρασης (4.1.3.2)

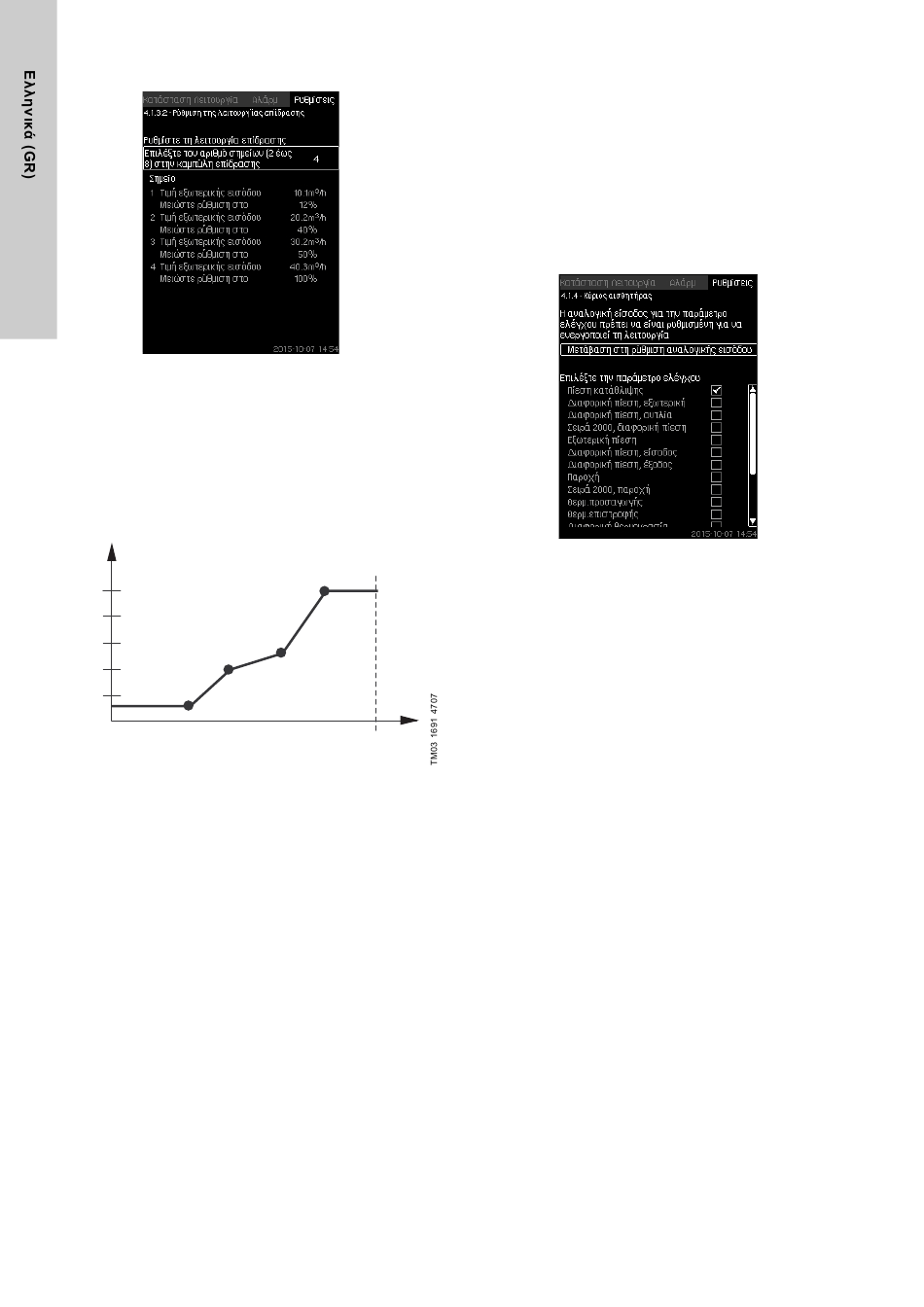

Σχ. 42 Ρύθμιση της λειτουργίας επίδρασης
Περιγραφή
Προσφέρεται η δυνατότητα να επιλέξετε τη σχέση μεταξύ της
παραμέτρου μέτρησης, η οποία πρόκειται να επηρεάσει το σημείο
ρύθμισης και της επιθυμητής επίδρασης ως ποσοστό.
Η σχέση ορίζεται εισάγοντας τιμές σε έναν πίνακα με οκτώ σημεία
το πολύ μέσω του πίνακα χειρισμού.
Παράδειγμα:
Επίδραση σημείου ρύθμισης [%]
100
80
60
2
40
1
20
Σχ. 43 Σχέση μεταξύ επίδρασης σημείου ρύθμισης και
παροχής
Η μονάδα ελέγχου χαράσσει ευθείες γραμμές μεταξύ των
σημείων. Μία οριζόντια γραμμή αρχίζει από την ελάχιστη τιμή του
3
σχετικού αισθητήρα (0 m /h στο παράδειγμα) και καταλήγει στο
πρώτο σημείο. Το ίδιο συμβαίνει, επίσης, από το τελευταίο σημείο
ως τη μέγιστη τιμή του αισθητήρα (παράδειγμα 50 m
Περιοχή ρύθμισης
Μπορούν να επιλεχθούν δύο ως οκτώ σημεία. Κάθε σημείο
περιέχει τη σχέση μεταξύ της τιμής της παραμέτρου που
πρόκειται να επηρεάσει το σημείο ρύθμισης και της επίδρασης
της τιμής.
538
4
3
50
3
Παροχή [m /h]
3
/ώρα).
Ρύθμιση μέσω πίνακα χειρισμού
• Ρυθμίσεις > Κύριος ελεγκτής > Εξωτερική επίδραση ρύθμισης.
1. Ρυθμίστε τη λειτουργία επίδρασης.
2. Ορίστε τον αριθμό των σημείων.
3. Ορίστε: Τιμή εξωτερικής εισόδου. (Σημείο 1.)
4. Ρύθμιση ως ποσοστό: Μειώστε ρύθμιση στο. (Σημείο 1.)
5. Επαναλάβετε τα βήματα 2 ως 4 για όλες τις παραμέτρους που
θέλετε.
Εργοστασιακή ρύθμιση
Η λειτουργία είναι απενεργοποιημένη.
8.7.7 Κύριος αισθητήρας (4.1.4)
Σχ. 44 Κύριος αισθητήρας
Περιγραφή
Μπορείτε να επιλέξτε την παράμετρο ελέγχου του συστήματος και
να ρυθμίσετε τον αισθητήρα ώστε να μετρήσει την τιμή.
Περιοχή ρύθμισης
• Πίεση κατάθλιψης
• ∆ιαφορική πίεση, εξωτερική
• ∆ιαφορική πίεση, αντλία
• Σειρά 2000, διαφορική πίεση
• Εξωτερική πίεση
• ∆ιαφορική πίεση, είσοδος
• ∆ιαφορική πίεση, έξοδος
• Παροχή
• Σειρά 2000, παροχή
• Θερμ.προσαγωγής
• Θερμ.επιστροφής
• ∆ιαφορική θερμοκρασία
• Θερμ.περιβάλλοντος
• Θερμ. επιστροφής, εξωτερ.
• Σήμα 0-100%
• ∆εν χρησιμοποιείται.
