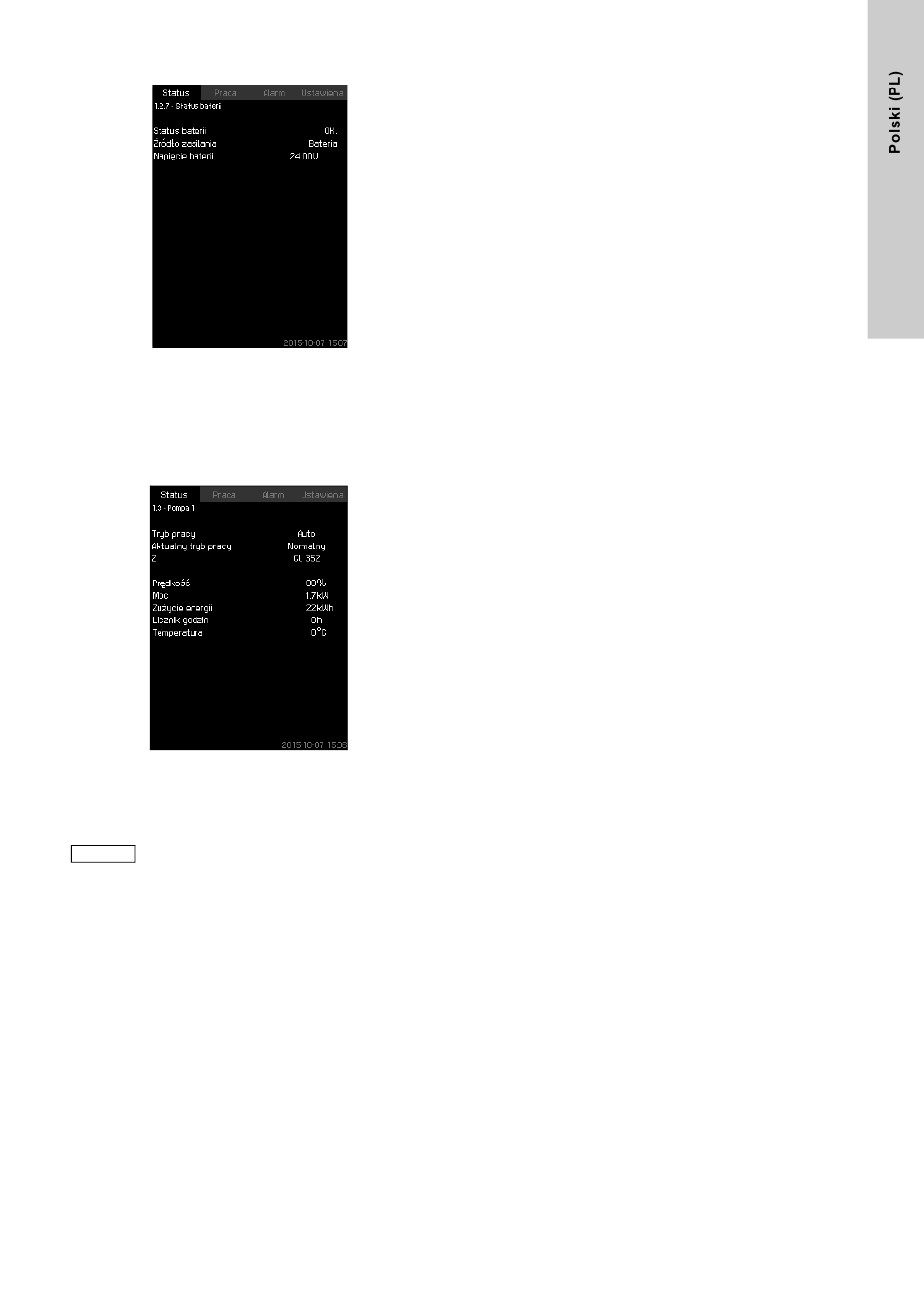

8.4.9 Status baterii (1.2.7)
Rys. 15 Status baterii
Opis
Tutaj można zobaczyć ststus baterii rezerwowej, jeśli jest
zamontowana.
8.4.10 Pompa 1 - 6, Pompa pilotowa, pompa pomoc.
(1.3 - 1.10)
Rys. 16 Pompa 1
Opis
Ten obraz pokazuje stan pracy poszczególnych pomp.
Obraz dla pompy rezerwowej i pompy pilotowej jest
RADA pokazywany tylko w przypadku, gdy takie pompy są
zamontowane.
Pompy mogą mieć kilka różnych trybów pracy:
• Auto
– Razem z innymi pompami pracującymi automatycznie,
pompa jest regulowana przez regulator PI, który zapewnia,
że system pracuje z wymaganymi osiągami.
• Ręczny
– Pompa nie jest sterowana przez regulator PI. Podczas pracy
ręcznej, pompa posiada jeden z poniższych trybów pracy:
• Maks.
– Pompa pracuje z maksymalną prędkością.
(Ten tryb pracy może być wybrany tylko dla pomp ze
zmienną prędkością obrotową).
• Normalny
– Pompa pracuje z ustawioną prędkością.
• Min.
– Pompa pracuje z minimalną prędkością.
(Ten tryb pracy może być wybrany tylko dla pomp ze
zmienną prędkością obrotową).
• Stop
– Pompa została wyłączona.
Oprócz informacji o trybie pracy, na obrazie statusu można
odczytać różne parametry, na przykład:
• aktualny tryb pracy
• źródła sterowania
• prędkość (dla pomp pracujących w trybie zał/wył - wyłącznie
wartość 0 lub 100 %)
• moc (tylko MPC-E/-EC)
• zużycie energii (tylko MPC-E/-EC)
• godziny pracy.
