9. Mérési paraméterek
9.1 Távadó típusok
Az alábbi táblázatban lévő távadó típusok felhasználhatók
a rendszer szabályozott jellemzőjének mérésére.
Rövidítés Távadó
DPT Nyomáskülönbség távadó
DTT Hőmérséklet-különbség távadó
FT Térfogatáram távadó
LT Szint távadó
PT Nyomás távadó
TT Hőmérséklet távadó
9.2 Paraméter lista
A lenti táblázat mutatja, milyen mért értékeket kap a CU 352 az

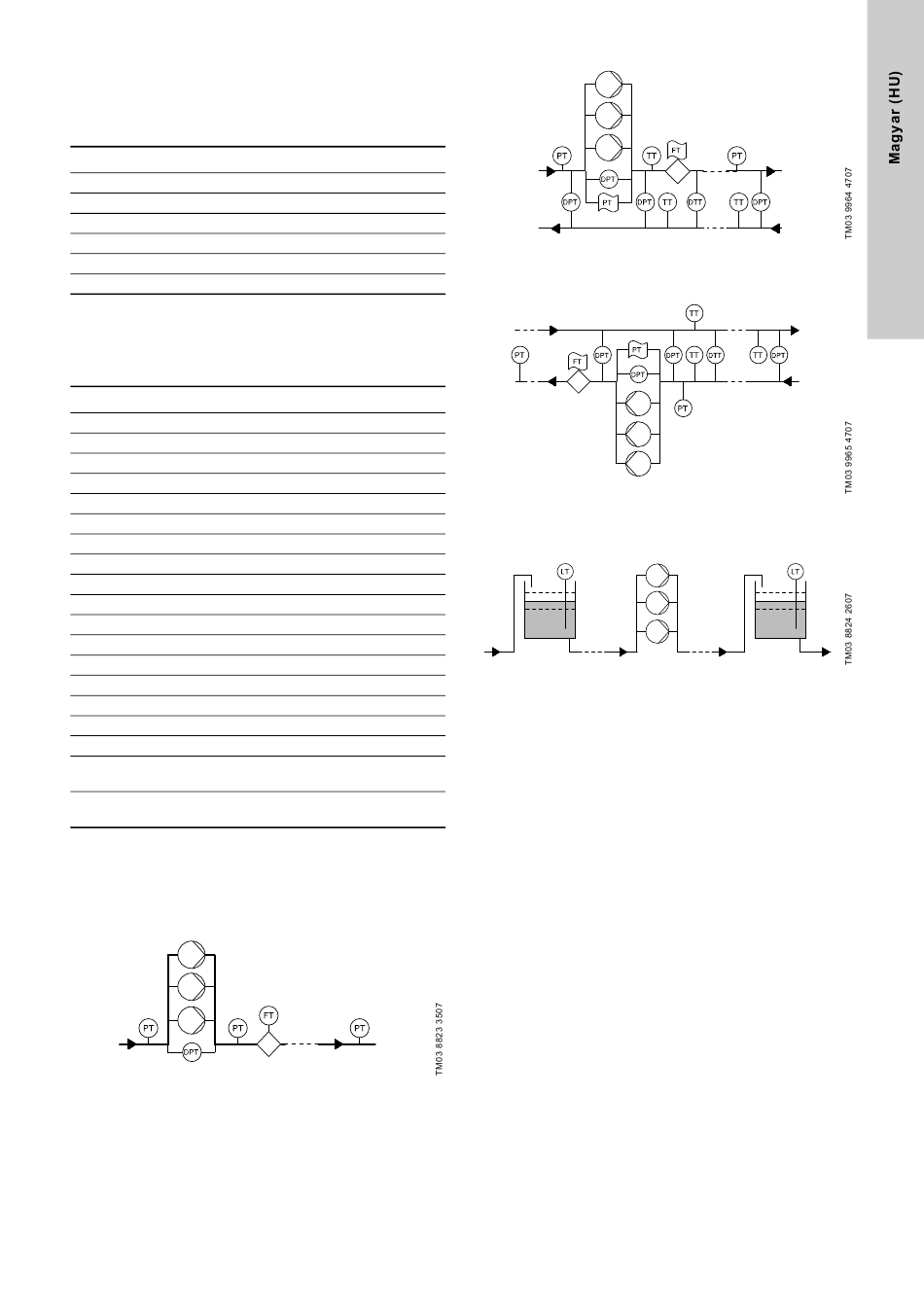

analóg bemeneteken. Az 124. - 127. ábrák mutatják, hol
mérhetőek ezek az értékek.
Azonosító Paraméter
1 Térfogatáram
2 Kimenő nyomás
3 Külső nyomáskülönbség
4 Hozzáfolyási nyomás
5 Szivattyú nyomáskülönbség
6 Nyomáskülönbség, szívó oldal
7 Nyomáskülönbség, nyomó oldal
8 Tartály szint, nyomóoldal
9 Tartály szint, szívó oldal
10 Visszatérő hőmérséklet, külső
11 Előremenő hőmérséklet
12 Visszatérő hőmérséklet
13 Hőmérsékletkülönbség
14 Külső nyomás
15 Nyomáskülönbség, 2000-es sorozat
16 Térfogatáram, 2000-es sorozat
17 Rendszernyomás
Nincs
Környezeti hőmérséklet *
kijelezve
Nincs
0-100 % jel **
kijelezve
* A környezeti hőmérséklet azon helyiség hőrméséklete, ahol
Control MPC berendezés található.
** 0-100 % jel egy külső szabályozóról. Ez lehet például egy
0-10 V-os analóg jel.
4
2
5
124. ábra Nyomásfokozás
1
14
11
17
5
6
7
15
125. ábra Fűtés és hűtés, szivattyúk az előremenő ágban
7
15
14
16
5
126. ábra Fűtés és hűtés, szivattyúk a visszatérő ágban
9
127. ábra Szintszabályozás
16
14
10
3
13
12
11
12
6 13
3
10
17
8
