9. Параметри за измерване
9.1 Типове трансмитери
Типовете трансмитери, показани в таблицата по-долу, могат
да бъдат използвани за измерване на величини в системата.
Съкращение Трансмитер
DPT Трансмитер на диференциално налягане
DTT Трансмитер на диференциална температура
FT Трансмитер за дебит
LT Трансмитер за ниво
PT Трасмитер за налягане
TT Трансмитер за температура
9.2 Списък на параметрите
Долната таблица показва кои измервани величини CU 352
може да приеме чрез аналоговите си входове. Фигури
127 показват къде могат да се измерват величините.
Номер Параметър
1 Дебит
2 Изходно налягане
3 Диференциално налягане, външно
4 Входно налягане
5 Диференциално налягане, помпа
6 Диференциално налягане, на входа
7 Диференциално налягане, на изхода
8 Ниво в резервоара, нагнетателна страна
9 Ниво в резервоара, смукателна страна
10 Температура на връщащата тръба, външна
11 Температура на изходящата тръба
12 Температура на връщащата тръба
13 Диференциална температура
14 Външно налягане
15 Серия 2000, диференциално налягане
16 Серия 2000, дебит
17 Системно налягане
Не е показан Околна температура *
Не е показан Сигнал 0-100 % **
* Температурата на околната среда е температурата в
помещението, където се намира Control MPC.
** Сигнал 0-100 % от външен контролер. Сигналът може да
бъде например от 0-10 V.
4
2
5

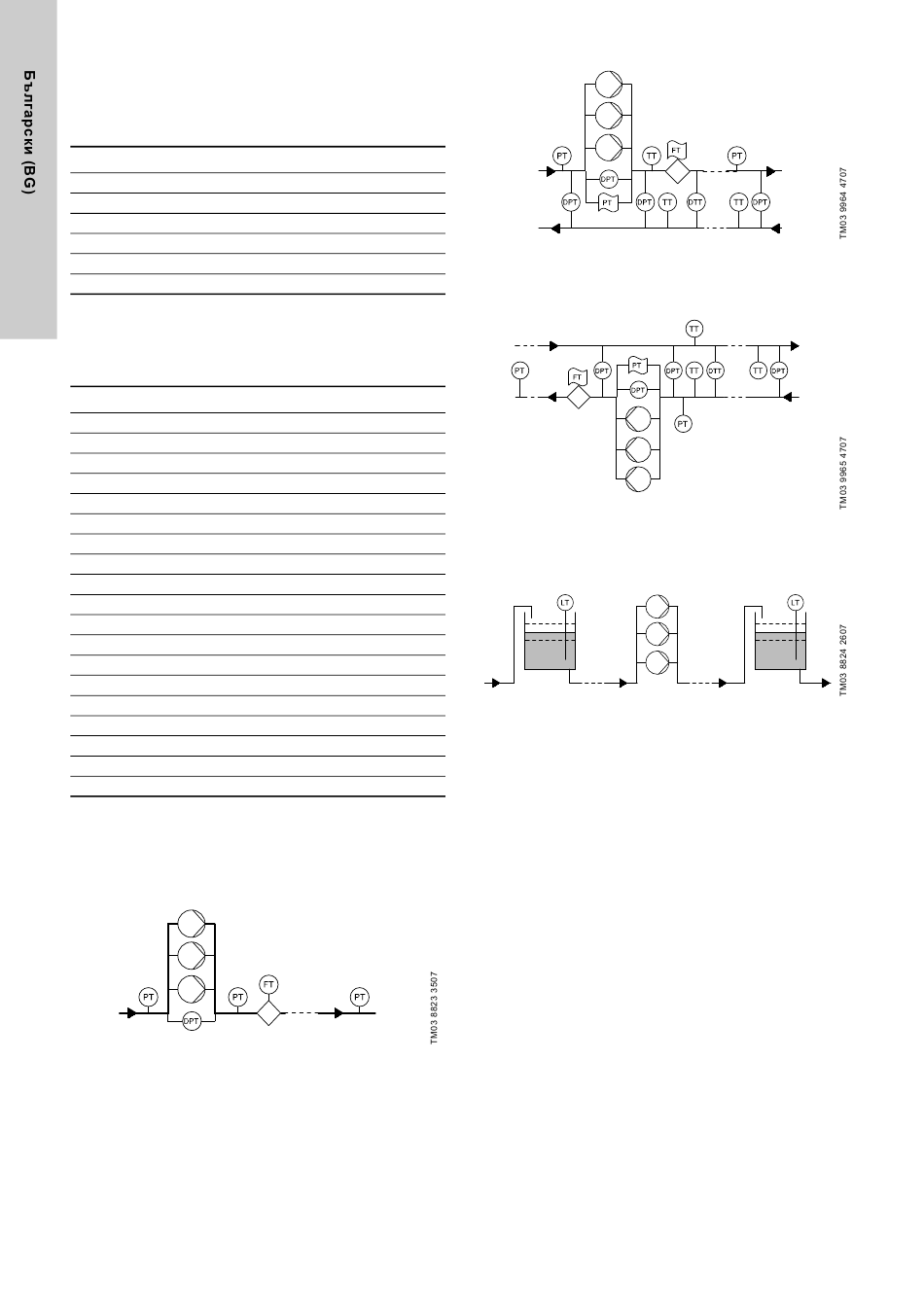

Фиг. 124 Повишаване на налягане
128
124 до
1
14
11
17
5
6
7
15
Фиг. 125 Отопление и охлаждане, помпи от страната на
подаващата тръба
7
15
14
16
5
Фиг. 126 Отопление и охлаждане, помпи от страната на
връщащата тръба
9
Фиг. 127 Мониторинг на нивата
16
14
10
3
13
12
11
12
6 13
3
10
17
8
