8.7.29 Analogiset tulot (4.3.8.1 - 4.3.8.7)

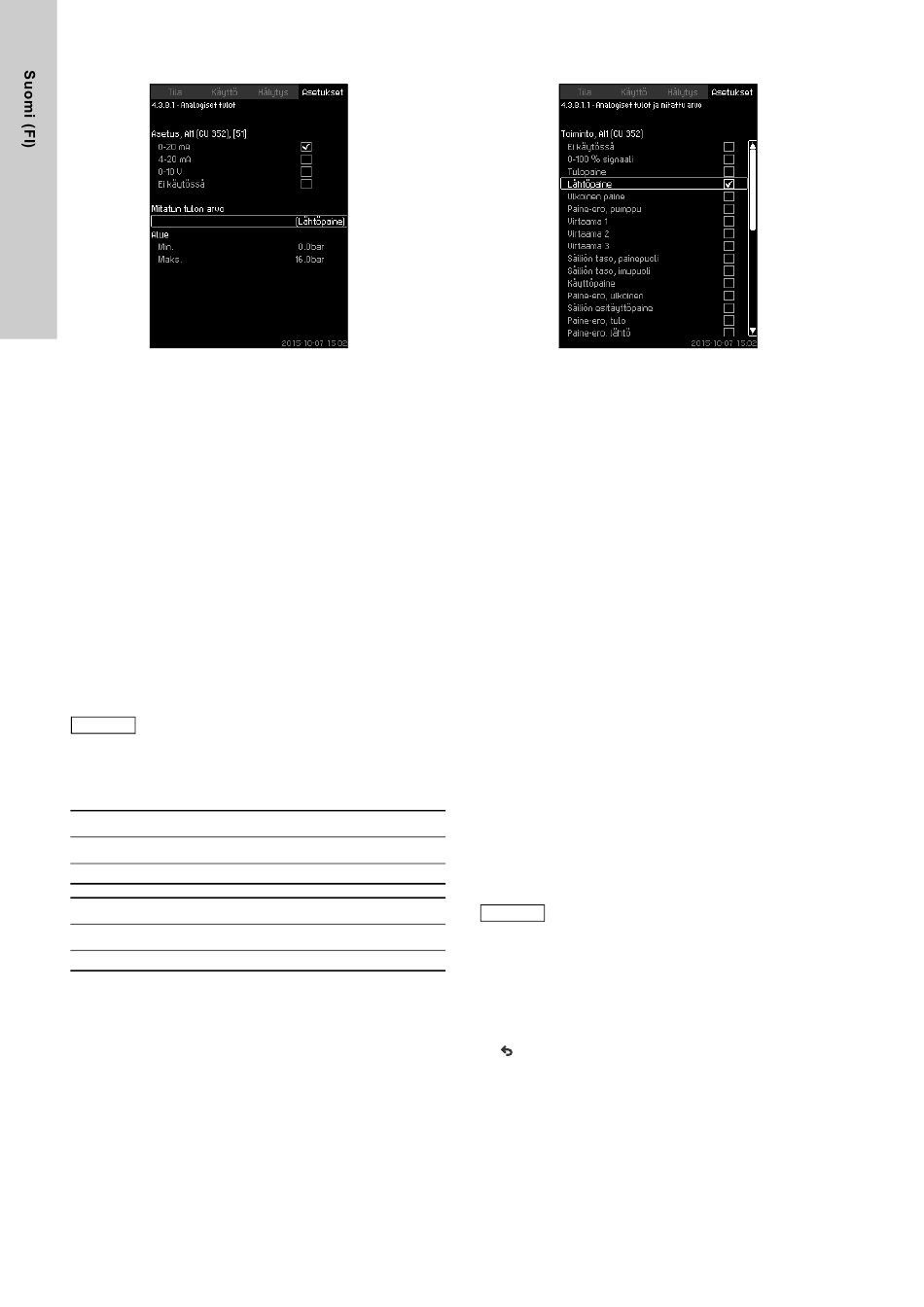

Kuva 75 Analogiset tulot
Kuvaus
Analogiset tulot voidaan asettaa. Kukin näyttö jakaantuu kolmeen
osaan:
• Tulosignaalin asetus, esim. 4-20 mA
• Mitattu tuloarvo, esim. lähtöpaine
• Anturin/signaalilähettimen mittausalue, esim. 0-16 bar.
Asetusalue
Jokaiselta näytöltä voidaan asettaa seuraavat parametrit:
• Ei käytössä
• Tulosignaalialue, 0-20 mA, 4-20 mA, 0-10 V
• Mitatun tulon arvo
• Anturin alue.
Asetus ohjauspaneelista
• Asetukset > Toissijaiset toiminnot > Pysäytystoiminto > Analo-
giset tulot.
Jos analogista tuloa ei ole aktivoitu, näytöllä näkyy
vain yläosa, ts. analogisen tulon asetus.
Jos tulo on aktivoitu, näytöllä näkyy keskiosa, "Mita-
tun tulon arvo". Näin on mahdollista yhdistää tietty
Huomaa
toiminto analogiseen tuloon toisella näytöllä. Kun
analoginen tulo on yhdistetty toimintoon, CU 352
palaa analogisten tulojen asetusnäyttöön.
Tehdasasetus
Paineenkorotus
Analoginen tulo Toiminta
AI1 (CU 352) [51] Lähtöpaine
Lämmitys ja jäähdytys
Analoginen tulo Toiminta
AI1 (CU 352) [51] Nämä valitaan käyttöönottotoiminnossa
424
8.7.30 Analogiset tulot ja mitattu arvo (4.3.8.1.1 - 4.3.8.7.1)
Kuva 76 Analogiset tulot ja mitattu arvo
Kuvaus
Toiminto voidaan liittää yksittäisiin analogituloihin.
Asetusalue
On mahdollista valita yksi toiminto analogista tuloa kohti.
Katso lisätietoja kappaleesta 9.
• Ei käytössä
• 0-100 % signaali
• Tulopaine
• Lähtöpaine
• Ulkoinen paine
• Paine-ero, pumppu
• Virtaama 1 - 3
• Säiliön taso, painepuoli
• Säiliön taso, imupuoli
• Käyttöpaine
• Paine-ero, ulkoinen
• Säiliön esitäyttöpaine
• Paine-ero, tulo
• Paine-ero, lähtö
• Paluuputken lämpöt., ulkoinen
• Virtausputken lämpötila
• Paluuputken lämpötila
• Lämpötilaero
• Ympäristölämpötila
• Teho, pumppu 1 - 6
• Teho, VFD.
Asetus ohjauspaneelista
Jos käytetään useampia virtaamia, mitattu ja näytet-
Huomaa
tävä virtaama ovat määriteltyjen virtaamien summa.
• Asetukset > Toissijaiset toiminnot > Pysäytystoiminto > Analo-
giset tulot.
1. Valitse analoginen tulo.
2. Valitse: Mitatun tulon arvo.
Näyttö 4.3.8.1.1 tulee näkyviin.
3. Valitse tuloliitäntä.
4. .
5. Aseta anturin minimi- ja maksimiarvo.
Mittausparametrit.
