8.7.5 Ārēja uzd. vērtības korekc. (4.1.3)

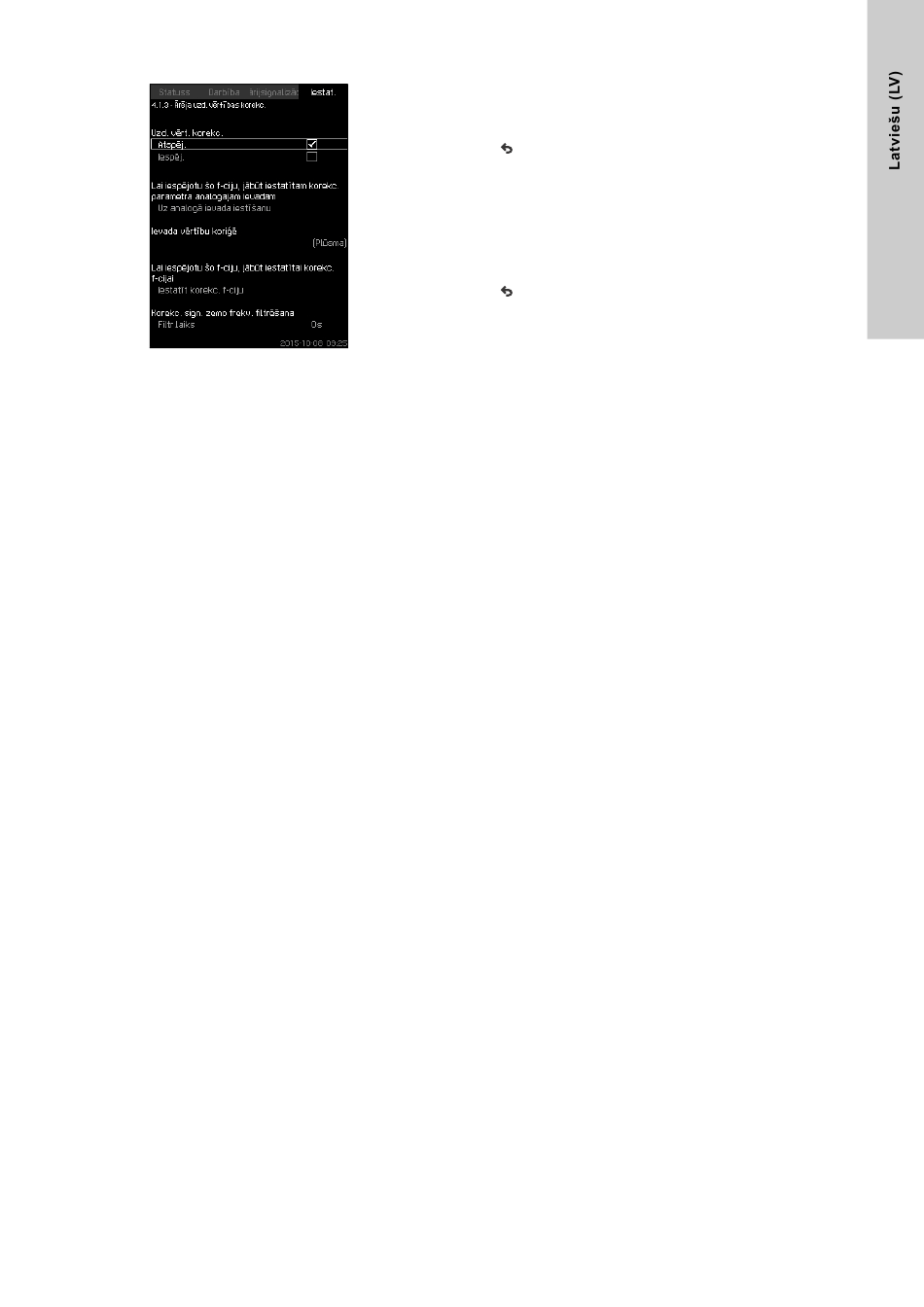

41. ilustr. Ārēja uzd. vērtības korekc.
Apraksts
Šī funkcija dod iespēju noregulēt uzdoto vērtību, ļaujot mērīšanas
parametriem ietekmēt uzdoto vērtību. Parasti analogais signāls
no plūsmas vai temperatūras devēja vai līdzīga sensora.
Punktā 9. Mērīšanas parametri
pozīciju pārskats.
Piemēram, uzdoto vērtību ir iespējams pielāgot parametriem, kas
var ietekmēt sistēmas izplūdes spiedienu vai temperatūru.
Parametri, kas ietekmē sistēmas ražīgumu, ir parādīti kā
procentuālā attiecība no 0 līdz 100 %. Tie var tikai samazināt
uzdoto vērtību, jo ietekme procentos, kas ir dalīta ar 100, ir
reizināta ar uzdoto vērtību.
Faktiskā uzdotā vērtība (SP) =
izvēlētā uzdotā vērtība x ietekme (1) x ietekme (2) x ...
Ietekmes vērtības var iestatīt individuāli.
Zemfrekvences filtrs nodrošina, ka tiek izlīdzināta mērītā vērtība,
kas ietekmē uzdoto vērtību. Rezultātā tas nodrošina stabilas
uzdotās vērtības izmaiņas.
Iestatīšanas diapazons
• 0-100 % sign.
• Iepl. spied.
• Izplūdes spiediens
• Ārējais spiediens
• Dif. spied., ārējais
• Dif. spied., sūknis
• Plūsma
• Tvertnes līm., izpl. puse
• Tvertnes līm., ies. puse
• Atpakaļg. caurul. t., ārējā
• Spiediencaurules t.
• Atpakaļg. caurul. temp.
• Diferenciālā temperatūra
• Apkārt. vides temp.
• Diferenciālā temperatūra.
ir dots devēju tipu un iespējamo
Iestatīšana, izmantojot vadības pulti
• Iestat. > Prim. vad. ierīce > Ārēja uzd. vērtības korekc. >
Ievada vērtību koriģē.
Parādās pieejamo parametru saraksts.
1. Jāizvēlas parametrs, kuram jāietekmē uzdotā vērtība.
2. .
3. Jāiestata ietekmes funkcija.
(Sk. punktā 8.7.6.)
4. Jāiestata punktu skaits.
5. Jāiestata: Ārējā ievada vērtība. (Punkts 1.)
6. Jāiestata kā procenti: Samaz. uzd. vērt. līdz. (Punkts 1.)
7. Jāatkārto darbības no 4 līdz 6 visiem vēlamajiem
parametriem.
8. .
9. Jāiestata kā sekundes: Filtr.laiks.
10. Jāizvēlas: Iespēj..
Izgatavotājuzņēmuma iestatījums
Funkcija ir aizliegta (Disabled).
