8.5.3 Vad. režīms (2.1.2)

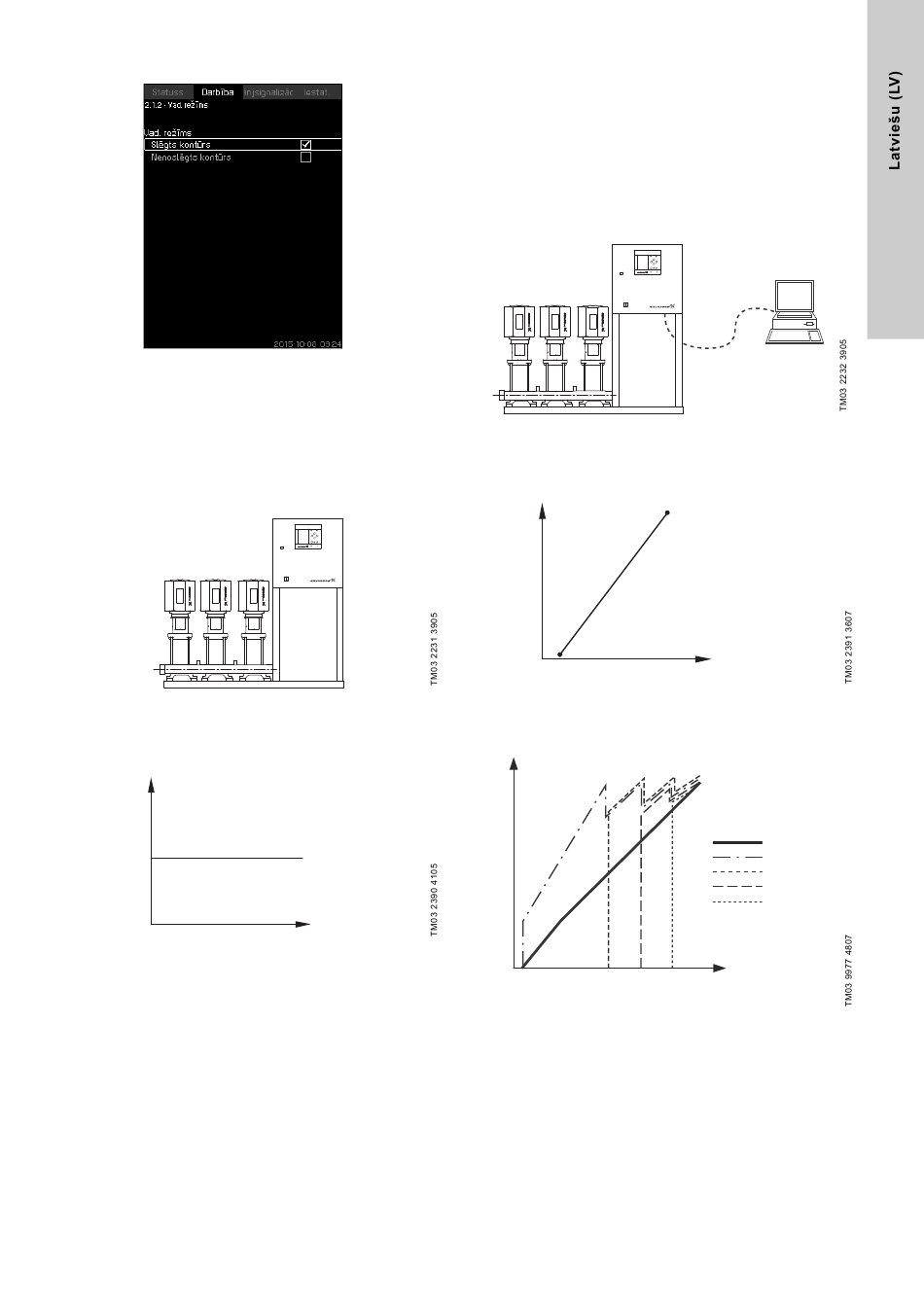

19. ilustr. Vad. režīms
Apraksts
Ir pieejami divi vadības režīmi, proti, noslēgta un vaļēja ķēde.
Slēgts kontūrs
Tipiskais vadības režīms ir noslēgta ķēde (Closed loop), kurā
iebūvēts PI regulators gādā par to, lai sistēma sasniegtu un
uzturētu izvēlēto uzdoto vērtību. Darbības pamatā ir noslēgtai
ķēdei iestatītā uzdotā vērtība. Sk. 20. un 21. ilustrācijā.
20. ilustr. Iebūvēta PI regulatora vadīta spiediena
paaugstināšanas sistēma (noslēgta ķēde)
P [bar]
Uzdotā
vērtība
21. ilustr. Noslēgtas ķēdes regulēšanas raksturlīkne
Iestatīšana, izmantojot vadības pulti
• Darbība > Citi iestatījumi > Vad. režīms > Slēgts kontūrs.
Jāiestata uzdotā vērtība. Sk. punktā
Laiks [s]
8.5.4 un 8.5.1.
Nenoslēgts kontūrs
Vaļējas ķēdes (Open loop) vadības gadījumā sūkņi strādā ar
fiksētu ātrumu.
Sūkņa ātrums ir aprēķināts no lietotāja iestatītā ražīguma
(0-100 %). Sūkņa ražīgums procentos ir proporcionāls plūsmas
ātrumam.
Vaļējas ķēdes vadību parasti izmanto, ja sistēmu vada ārējs
regulators, kas regulē darbību ar ārēja signāla palīdzību.
Ārējs regulators varētu būt, piemēram, ar MPC sistēmu savienota
ēkas inženieriekārtu dispečerizācijas sistēma. Šādos gadījumos
MPC ir kā izpildmehānisms. Sk. 22. un 23. ilustrācijā.
22. ilustr. Spiediena paaugstināšanas sistēma ar ārēju
regulatoru (vaļēja ķēde)
3
Plūsmas ātrums [m /h]
0
5
23. ilustr. Vaļējas ķēdes regulēšanas raksturlīkne
3
Plūsmas ātrums [m /h]
100
75
50
25
5 50 70.7
24. ilustr. Sistēmas MPC-E vaļējas ķēdes regulēšanas
raksturlīkne
Ievade [%]
no ārējā
regulatora
Plūsmas
ātrums
Sūknis 1
Sūknis 2
Sūknis 3
Sūknis 4
Ievade [%]
no ārējā
regulatora
86.6 100
