8.3 A funkciók leírása
A funkciók leírása a CU 352 kezelőegység négy fő menüjén
alapszik:
• Állapot
• Üzem
• Hibajelzés
• Beállítások.
A funkciók érvényesek a vezérlés minden változata esetén,
hacsak nincs másképp megadva.
8.4 Állapot (1)

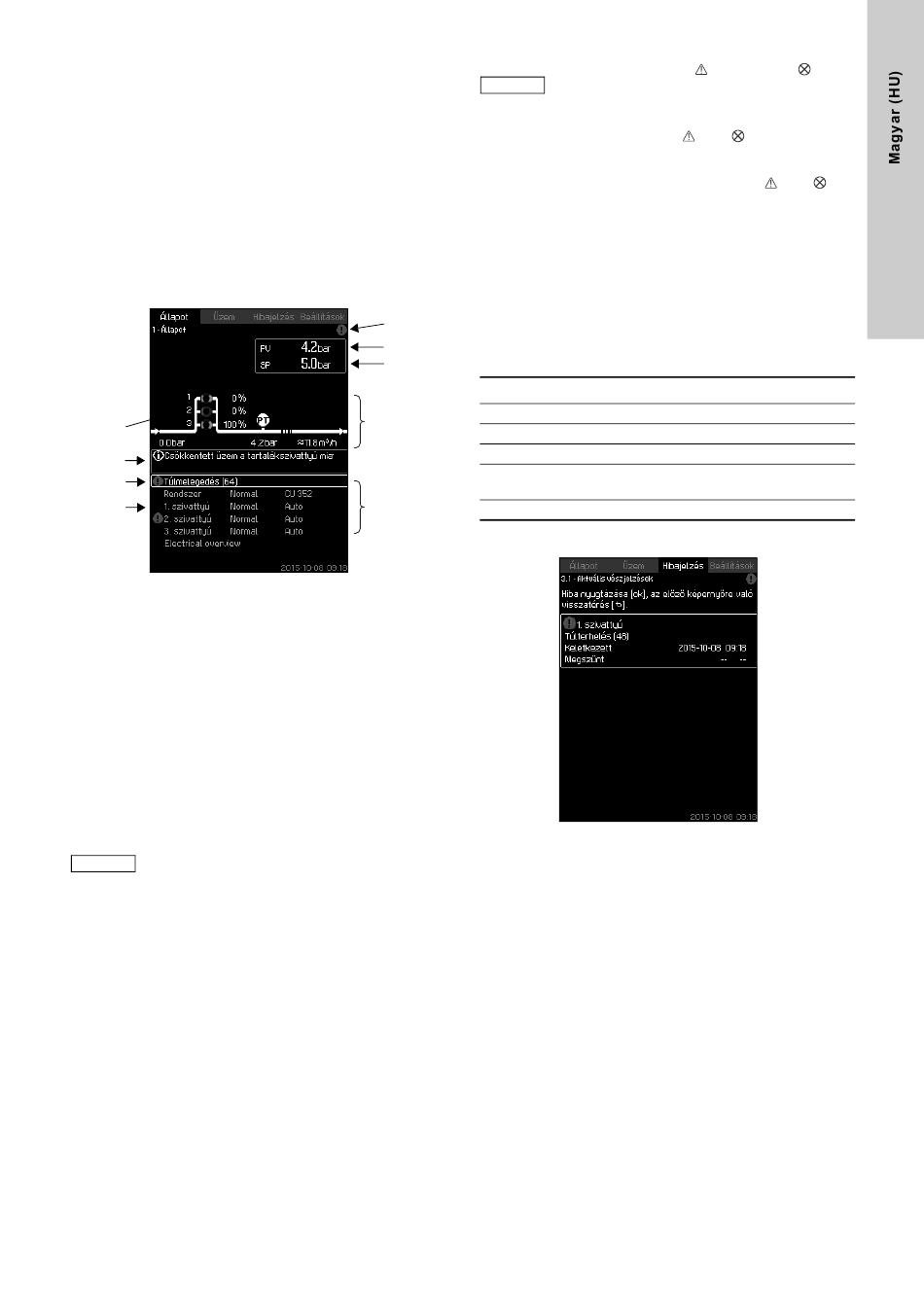

Az első állapotképernyő lent látható. Ez az képernyű jelenik meg
bekapcsoláskor, valamint akkor, ha a kezelőpanel gombjait
15 percig nem használják.
E
I
C
D
6. ábra Állapot
Leírás
Ebben a menüben nem végezhetők beállítások.
A szabályozott jellemző aktuális értéke (process value, PV)
általában a nyomóoldali nyomás, ami a jobb felső sarokban (G)
látható együtt a választott alapjellel (Setpoint, SP) (H).
A kijelző felső részén (A) egy grafikus illusztráció található
a szivattyúcsoportról. A kiválasztott mérési paraméterek
érzékelőjellel és a pillanatnyi értékkel jelennek meg.
Az MPC-E rendszerekben, ahol ismerjük a szivattyúk
jelleggörbéit és mért nyomáskülönbségét, ott a kijelzőn látható
egy becsült térfogatáram, feltéve, hogy a térfogatáram és
a szivattyúk fordulatszáma abban a tartományban van, ahol
a becslés lehetséges.
≈ : Jelzi, hogy a térfogatáram becsült érték.
Megjegyz. A becsült térfogatáram eltérhet a mért értéktől.
Ha az alábbi események valamelyike bekövetkezik, a képernyő
középső részén egy információs mező (I) jelenik meg:
• Csökkentett üzem a tartalékszivattyú miatt
• Arányos nyom. különb. befolyásolás aktív
• Külső alapjel befolyásolás aktív
• Alternatív alapjel aktív
• Alacsony térfogatáramú működés aktív
• Biztonsági szelep aktív
• Óra program aktív
• Távoli vezérlés Etherneten keresztül
• Távoli vezérlés GENI (RS-485) keresztül.
• Csökkentett üzem miatt korlátozva
• Alacsony áramlás miatt megállítva.
A kijelző alsó felén (B) az alábbiak láthatók:
• az aktuális hibajelzések közül a legutóbbit, ha van ilyen,
a hiba okát, és zárójelben a kódját
• a rendszer állapotát az aktuális üzemmóddal és a vezérlés
forrását
• a szivattyú állapotát az aktuális üzemmóddal.
Figyelmeztetés esetén a
jelenik meg a hibasorban (C), a hiba okával és
Megjegyz.
kódjával, például "Túlmelegedés (64)".
Ha a hiba a szivattyúk egyikére vonatkozik, akkor az adott
szivattyú állapotsorának (D) elején
Ugyanabban az időben a szivattyú állapotjelzőjének (E) a színe
megváltozik sárgára vagy pirosra, az alábbi táblázatnak
megfelelően. A kijelző fősorának (F) jobb oldalán
jelenik meg. Amíg a hiba fennáll, ez a jel minden képernyő
fősorában látható lesz.
Ha meg szeretne nyitni egy menüsort, jelölje ki azt a [ ∨ ] vagy
[ ∧ ] gombbal, és nyomja meg az [ok] gombot.
Ez a képernyő teszi lehetővé az állapotképernyő megnyitását,
ahol a következők láthatók:
• aktuális hibák
• a rendszer állapota
F
• az egyes szivattyúk állapota.
G
A szivattyúállapotok ismertetése
H
Szivattyú állapotjelző
Forgó zöld
A
Folyamatos zöld
Forgó sárga
Folyamatos sárga
B
Folyamatos piros
8.4.1 Aktuális vészjelzések (3.1)
7. ábra Aktuális vészjelzések
Leírás
Ez az ablak mutat minden nem nyugtázott, aktív hibát és
figyelmeztetést.
További információk:
tároló (3.2) fejezetek.
, hiba esetén a
vagy jel látható.
Leírás
A szivattyú üzemel.
Szivatty üzemkész (nem jár).
Figyelmeztetés. A szivattyú üzemel.
Figyelmeztetés. Szivattyú üzemkész
(nem jár).
Hiba. A szivattyú áll.
8.6.2 Aktuális vészjelzések (3.1),
jel
vagy jel
8.6.3 Hiba
