8.5 Darbas (2)
Šiame meniu galima nustatyti pagrindinius parametrus -
kontrolinę vertę, darbo režimą, valdymo režimą ir individualų
siurblių valdymą.
8.5.1 Darbas (2)
A
C

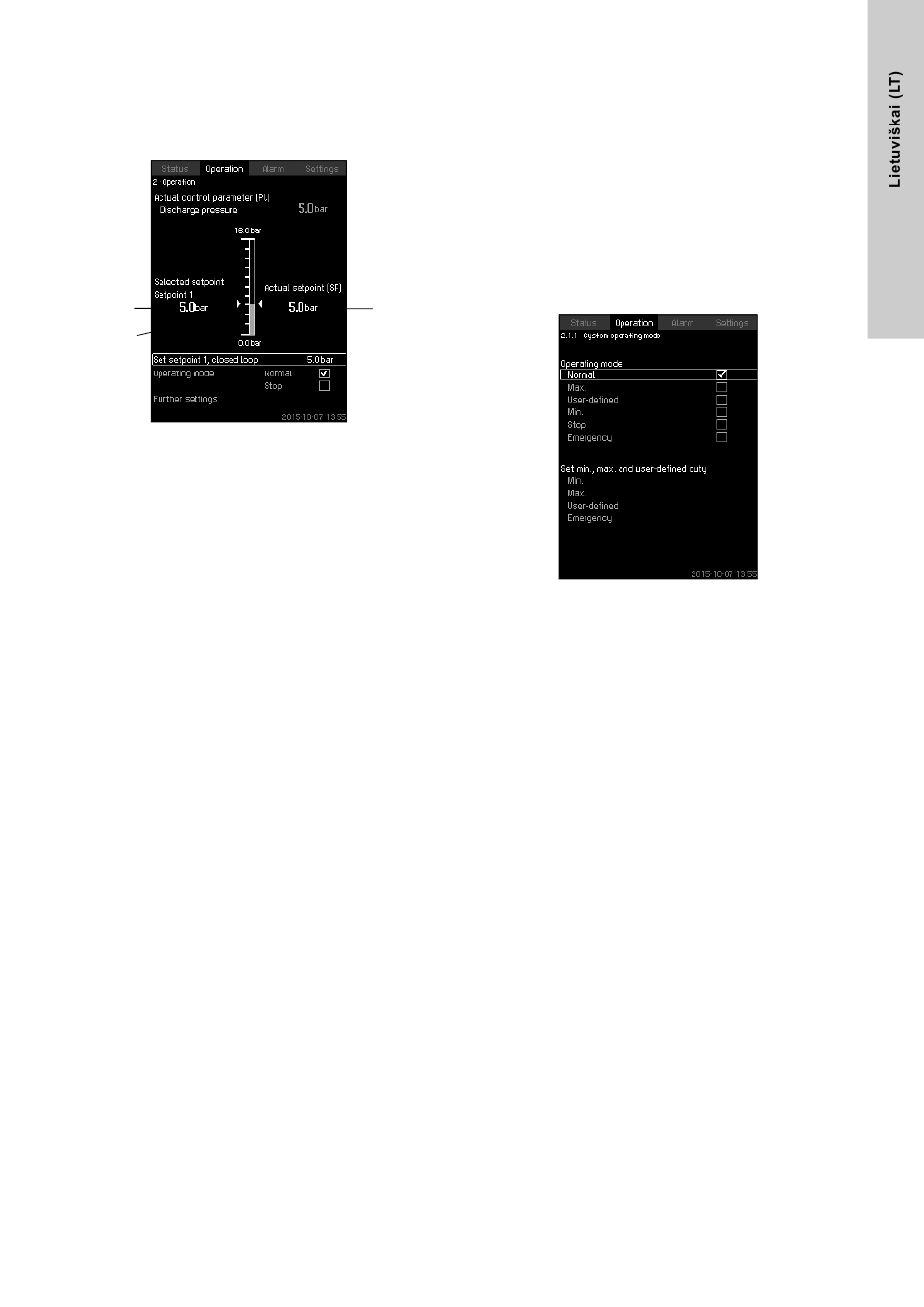

17. pav. Darbas
Aprašymas
Stulpelis rodo galimą nustatymo diapazoną. Esant uždaros kilpos
valdymui, tai atitinka pirminio jutiklio diapazoną, šiuo atveju
0-16 barų. Esant atviros kilpos valdymui, nustatymo diapazonas
yra 0-100 %.
Stulpelio kairėje rodoma pasirinkta kontrolinė vertė 1 (A), t.y.
ekrane nustatyta vertė. Stulpelio dešinėje rodoma esama
kontrolinė vertė (B), t.y. kontrolinė vertė, kurią naudoja PI
valdiklis. Jei nėra pasirinkta jokios išorinės kontrolinės vertės
korekcijos, abi vertės yra vienodos. Pilka stulpelio dalis (C) rodo
matuojamą vertę (slėgį išvade). Žr. skyrius
influence (4.1.3) ir 8.7.6 Setting of influence function
Žemiau ekrane yra meniu eilutė kontrolinės vertės 1 nustatymui ir
darbo režimo "Normalus" ir "Stop" pasirinkimui. Galima pasirinkti
papildomus nustatymus: sistemos darbo režimą, valdymo režimą,
uždaros ir atviros kilpos kontrolines vertes bei atskirų siurblių
valdymą.
Nustatymo galimybės
Setpoint:
pirminio jutiklio matavimo
Uždaros kilpos valdymas:
diapazonas
Atviros kilpos valdymas: 0-100 %
Nustatymas valdymo skydeliu
Setpoint
• Darbas > Set setpoint 1, open loop / Set setpoint 1, closed
loop.
Nustatykite vertę.
Operating mode
• Darbas
Select: Normalus / Stop.
Further settings
• Darbas > Further settings.
Pasirinkite vieną iš žemiau pateiktų nustatymų:
•
•
•
•
Gamyklinis nustatymas
Kontrolinė vertė nustatoma atskirai kiekvienai konkrečiai
sistemai. Gamyklinis nustatymas gali būti pakeistas per paleidimo
meniu.
8.5.2 System operating mode (2.1.1)
B
Aprašymas
8.7.5 External setpoint
Sistemai gali būti nustatyti šeši skirtingi darbo režimai.
(4.1.3.2).
Dažniausiai naudojamas režimas "Normalus".
Žr. skyrių
Šių darbo režimų našumas gali būti nustatytas šiuose meniu:
•
•
•
•
Nustatymo galimybės
•
•
•
•
•
•
Nustatymas valdymo skydeliu
•
Ekrano apačioje pasirinkite reikiamą eilutę ir nustatykite našumą
"Min.", "Max.", "User-defined" arba "Emergency" režimuose.
Žr. skyrius
8.7.25 Emergency run
Gamyklinis nustatymas
Normalus.
System operating mode
(žr. skyrių 8.5.2)
Control mode
(žr. skyrių 8.5.3)
Alternative setpoints
(žr. skyrių 8.5.4)
Individualus siurblio valdymas
(žr. skyrių 8.5.6)
18. pav. System operating mode
8.4.3 Operating mode (1.2.1).
Maks.
Min.
Vartotojo nustatymai
Emergency.
Normalus
Maks.
Min.
Vartotojo nustatymai
Stop
Emergency.
Darbas > Further settings > System operating mode >
Operating mode.
8.7.35 Min., max. and user-defined duty (4.3.14)
(4.3.5).
ir
