7.1 Displej
D

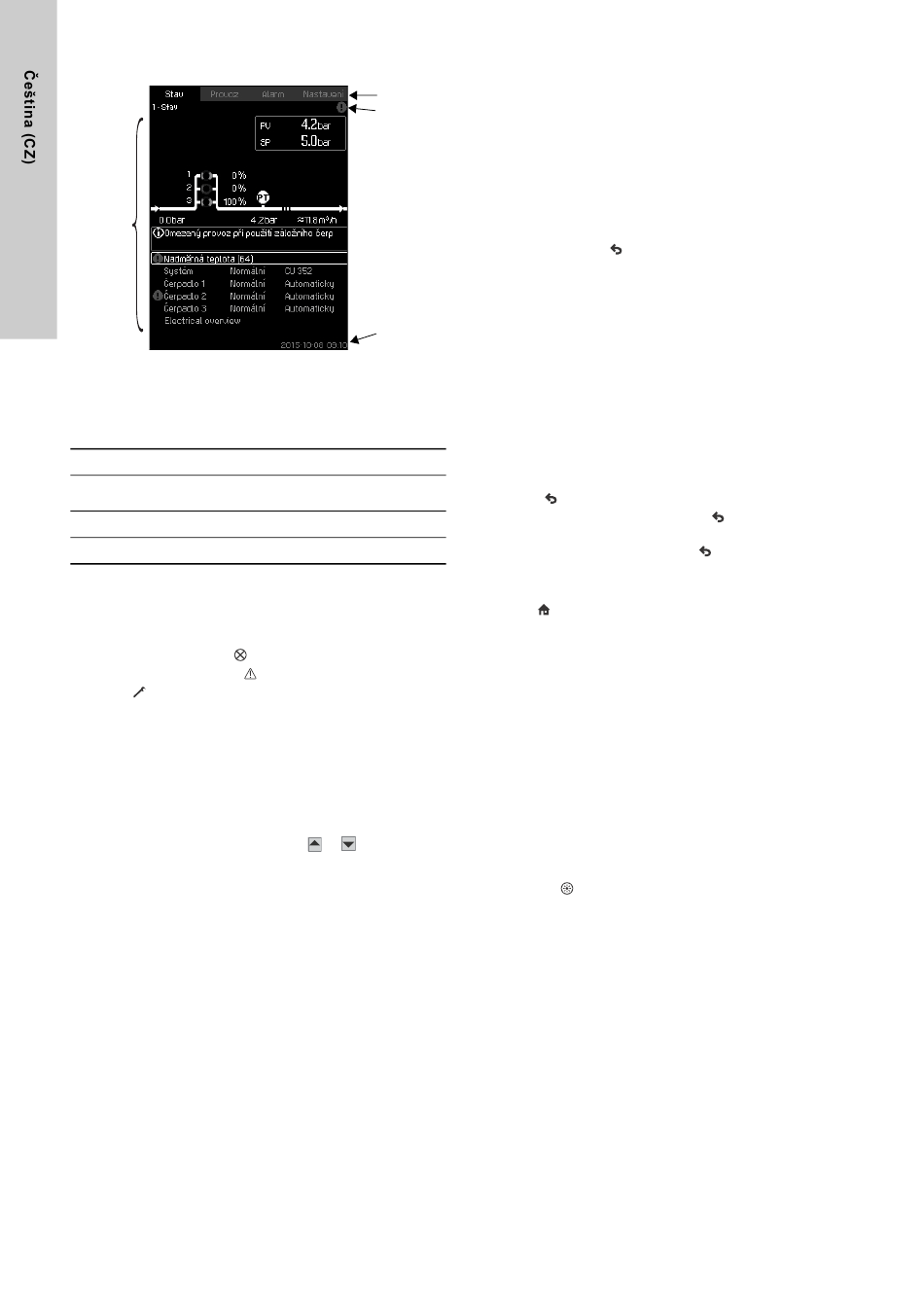

Obr. 5 Rozvržení displeje
7.1.1 Řádek menu
Řádek menu (A) je zobrazen na obr. 5.
Displej obsahuje čtyři hlavní menu:
Stav Indikace stavu systému
Změna provozních parametrů, např. požadované
Provoz
hodnoty
Alarm Záznam hlášení alarmu pro hledání poruchy
Nastavení Změna nastavení (možnost použití hesla)
7.1.2 Horní řádek
Horní řádek (B) je zobrazen na obr. 5. Ten ukazuje následující:
• číslo displeje a název (vlevo)
• vybrané menu (vlevo)
• v případě alarmu symbol
• v případě varování symbol
• symbol , pokud byl vybrán servisní jazyk (vpravo).
7.1.3 Grafické znázornění
Grafické znázornění (D) může zobrazovat stav, označení nebo
jiné prvky, podle pozice ve struktuře menu.
Graficky je také možno znázornit celou soustavu nebo její část,
jakož i různá nastavení.
7.1.4 Posouvací lišta
Pokud se seznam zobrazených prvků nevejde na displej, zobrazí
se v posuvníku na pravé straně symboly
Pohyb nahoru a dolů v seznamech s těmito symboly.
7.1.5 Spodní řádek
Ve spodním řádku (C) se zobrazuje datum a čas.
138
A
B
C
(vpravo)
(vpravo)
a .
7.2 Tlačítka a signálky
Tlačítka (pol. 2 až 10 na obr. 4) na CU 352 jsou aktivní, pokud
jsou osvětlena.
7.2.1 Šipka doprava (pol. 2)
Stisknutím [>] přejděte do dalšího menu ve struktuře menu.
Pokud stiskne tlačítko [>] ve chvíli, kdy je zvýrazněno menu
"Nastavení", přejděte k menu "Stav".
7.2.2 Nápověda (pol. 3)
Když je symbol osvětlen, zobrazí se při stisknutí tohoto tlačítka
pomocný text k aktuálnímu displeji.
Text zavřete tlačítkem .
7.2.3 Nahoru a dolů (pol. 4 a 5)
Pohyb nahoru a dolů v seznamech pomocí [ ∨ ] a [ ∧ ].
Můžete zvolit text pomocí [ok], když je v rámečku.
Pokud je text označený a stisknete tlačítko [ ∧ ], označí se text
nad ním. Jestliže stisknete tlačítko [ ∨ ], označí se text pod ním.
Jestliže stisknete [ ∨ ] v posledním řádku seznamu, označí se
první řádek.
Jestliže stisknete [ ∧ ] v prvním řádku seznamu, označí se
poslední řádek.
7.2.4 Plus a mínus (pol. 6 a 7)
Zvýšení a snížení hodnoty pomocí [+] a [-]. Uložte pomocí [ok].
7.2.5 Zpět (pol. 8)
Stisknutím se vrátíte v menu o jeden displej zpět.
Jestliže jste změnili hodnotu a stisknete
uložena. K tomu viz rovněž část
Jestliže stisknete [ok] před stisknutím
uložena. K tomu viz rovněž část
7.2.6 Zpět na začátek (pol. 9)
Stiskněte k návratu do menu "Stav".
7.2.7 OK (pol. 10)
Tlačítko se používá jako tlačítko potvrzovací.
Tlačítko se rovněž používá k zahájení procesu nastavení
hodnoty. Jestliže jste změnili hodnotu, musíte stisknout [ok] pro
uložení změny.
7.2.8 Signální světla (pol. 11 a 12)
Ovládací panel tlakové stanice je vybaven zeleným a červeným
signálním svělem.
Zelená kontrolka se rozsvítí, když je systém v provozu a bliká,
když je systém nastaven na zastavení.
Když svítí červené signální světlo, signalizuje alarm nebo
varování. Podle seznamu alarmů lze identifikovat poruchu.
7.2.9 Jas (pol. 13)
Jas displeje můžete změnit tímto tlačítkem:
1. Stiskněte .
2. Pomocí tlačítek [+] a [-] upravte jas.
7.2.10 Podsvícení
Pokud se po dobu 15 minut nedotknete žádného tlačítka,
podsvícení panelu se ztlumí a objeví se první displej v menu
"Stav".
Stisknutím libovolného tlačítka reaktivujete podsvícení.
, nová hodnota bude
7.2.7 OK (pol. 10).
, nová hodnota bude
7.2.7 OK (pol. 10).
