8.7.9 Proportionaltryk (4.1.7)

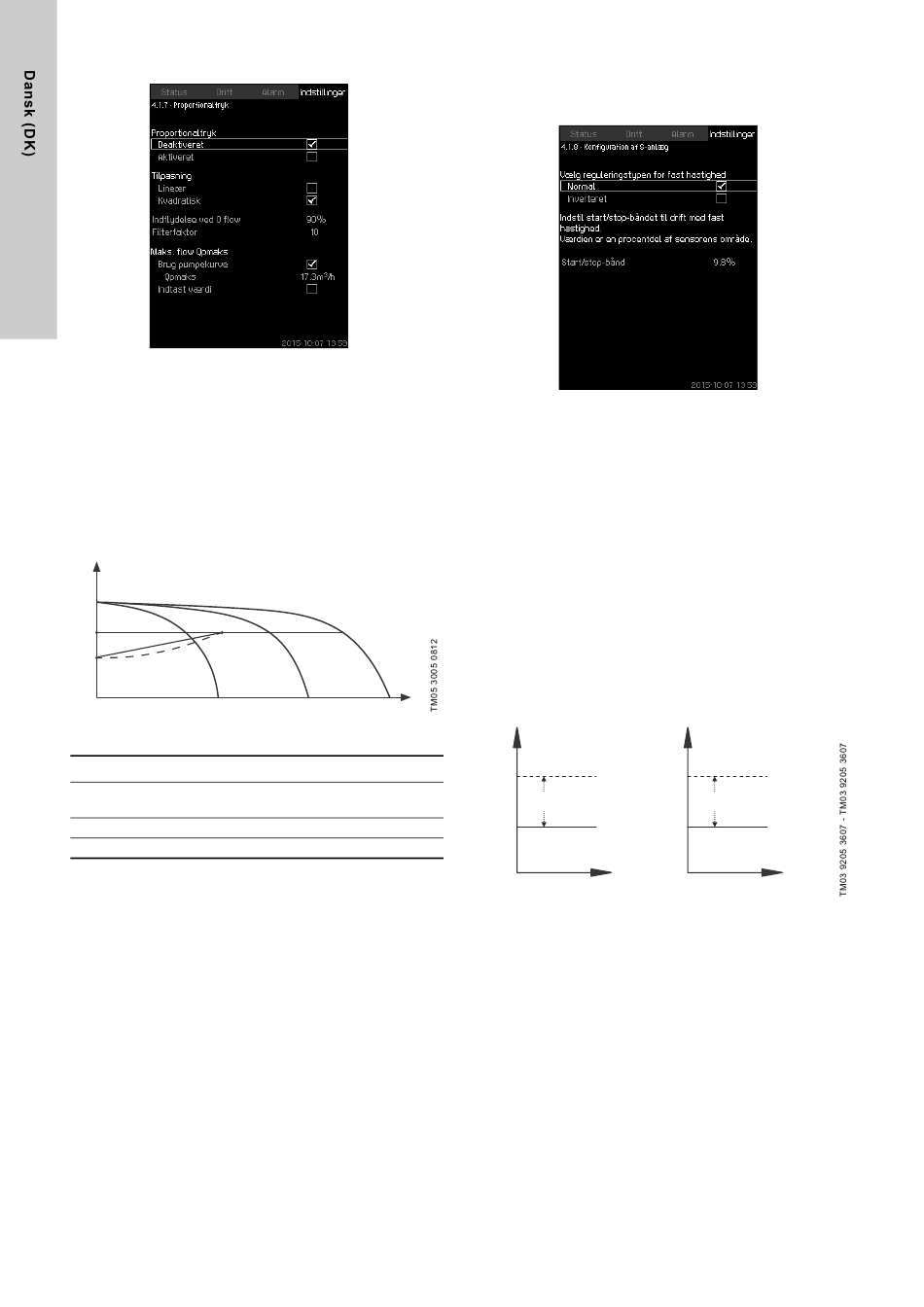

Fig. 47 Proportionaltryk
Beskrivelse
Funktionen kan kun aktiveres i trykregulerede anlæg og tilpasser
automatisk sætpunktet til det aktuelle flow for at kompensere for
flowafhængige dynamiske tab. Da mange anlæg er konstrueret
med ekstra flowkapacitet, kan det estimerede maks. flow
(Qpmaks) indtastes manuelt. I anlæg med CR-pumper kan pum-
pekurverne bruges til at beregne det maksimale flow ved det
valgte sætpunkt. Der kan indstilles en filterfaktor for at forhindre
udsving.
Tilpasningen kan være lineær eller kvadratisk. Se fig. 47.
H
C B
A
Fig. 48 Proportionaltryk
Pos. Beskrivelse
Tryk ved 0 flow. Begyndelsespunkt for proportionaltryk-
A
regulering (indflydelse ved 0 flow = x % af sætpunkt)
B Qpmaks
C Sætpunkt
Funktionen har disse formål:
• at kompensere for tryktab
• at reducere energiforbruget
• at øge komforten for brugeren.
Indstillingsområde
• Valg af reguleringsform.
• Indflydelse ved 0 flow
• Estimeret flow
• Filterfaktor.
Indstilling via betjeningspanel
• Indstillinger > Primær regulator > Proportionaltryk.
1. Vælg: Aktiveret.
2. Vælg:
• Tilpasning
• Lineær / Kvadratisk.
3. Indstil: Indflydelse ved 0 flow.
4. Indstil: Filterfaktor.
5. Vælg: Brug pumpekurve / Indtast værdi.
6. Indstil "Qpmaks" hvis du vælger "Indtast værdi".
288
Fabriksindstilling
Funktionen er deaktiveret.
8.7.10 Konfiguration af S-anlæg (4.1.8)
Fig. 49 Konfiguration af S-anlæg
Beskrivelse
Funktionen gør det muligt at invertere styringen af netdrevne
pumper (MPC-S). Det vil sige indstille om de skal starte eller
stoppe afhængigt af den aktuelle værdi.
Et start/stop-bånd skal indstilles for at kunne bruge denne funk-
tion. Se fig. 50.
Normal
En pumpe stoppes når værdien kommer over H
bånd. Og en pumpe startes når værdien kommer under H
Se fig. 50.
Inverteret
En pumpe startes når værdien kommer over H
bånd. Og en pumpe stoppes når værdien kommer under H
Se fig. 50.
Normal
Q
H [m]
Pumpe stopper
Start/stop-bånd
H
sæt
Pumpe starter
Fig. 50 Normal og invers styring
Indstillingsområde
• Vælg af konfiguration (normal eller inverteret).
• Start/stop-bånd.
Indstilling via betjeningspanel
• Indstillinger > Primær regulator > Konfiguration af S-anlæg.
1. Vælg: Normal / Inverteret.
2. Indstil: Start/stop-bånd.
Fabriksindstilling
Normal.
sæt
sæt
Inverteret
H [m]
Pumpe starter
Start/stop-bånd
H
sæt
Pumpe stopper
Tid [sek.] Tid [sek.]
+ start/stop-
.
sæt
+ start/stop-
.
sæt
