Ρύθμιση μέσω πίνακα χειρισμού
Σύστημα χωρίς διακόπτη ροής ή μετρητή ροής
• Ρυθμίσεις > ∆ευτερεύουσες λειτουργίες > Λειτουργία παύσης.
• Επιλέξτε: Ενεργοποιημένη.
1. Ορίστε: Περιοχή εκκίνησης/παύσης.
2. Επιλέξτε: Μεταβείτε στη ρύθμ.παραμ.παύσης ροής.
Εμφανίζεται η παρακάτω οθόνη.

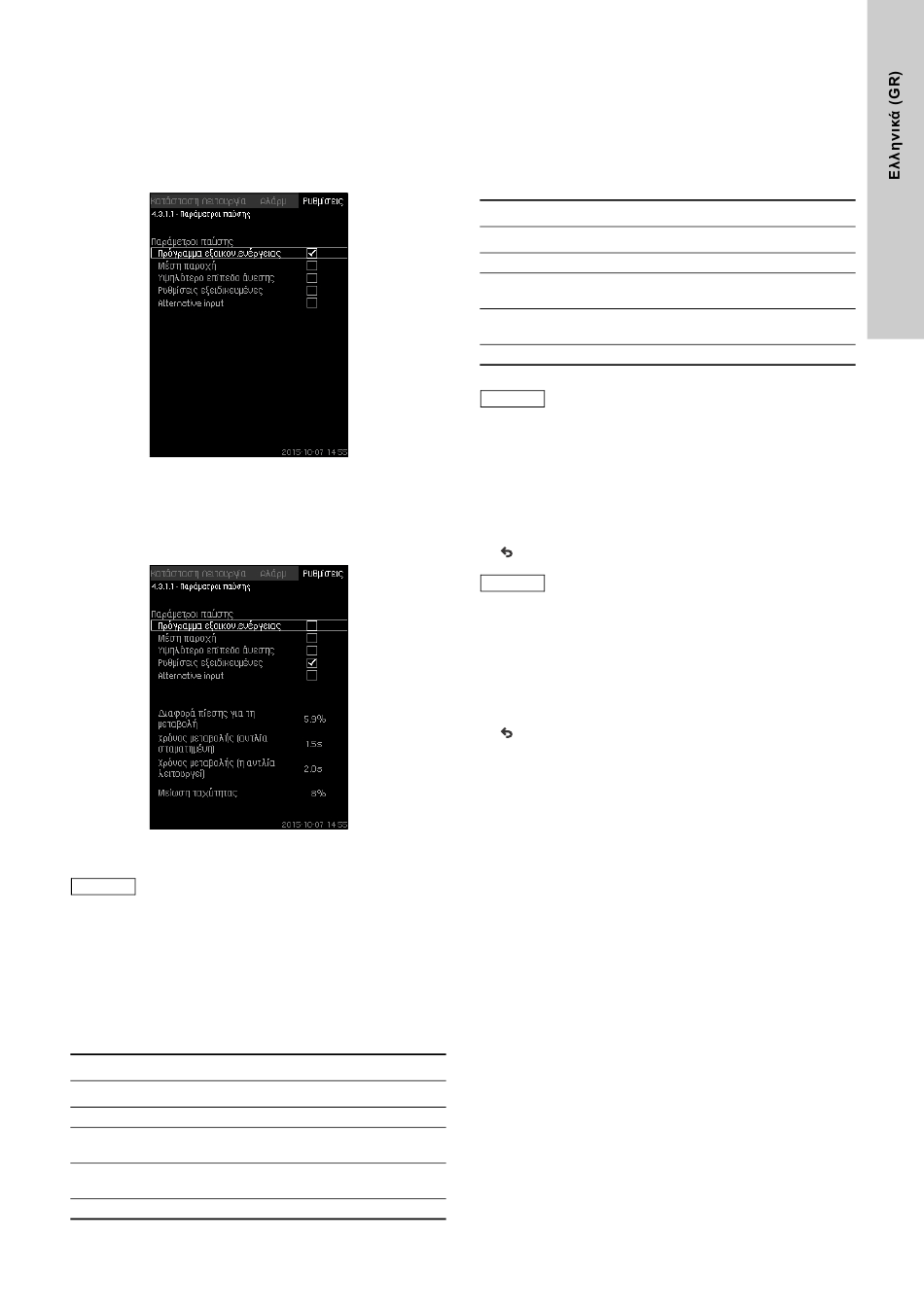

Σχ. 67 Παράμετροι παύσης
3. Επιλέξτε μία από τις παραμέτρους παύσης.
Εάν επιλέξετε "Ρυθμίσεις εξειδικευμένες", πρέπει να ορίσετε
τις παραμέτρους που εμφανίζονται στο σχ. 68.
Βλέπε τα παρακάτω παραδείγματα.
Σχ. 68 Ρυθμίσεις εξειδικευμένες
Γενικός κανόνας: Μείωση ταχύτητας = 2 x διαφορά
Σημείωση
πίεσης για τη μεταβολή.
Παράδειγμα 1: Αυξάνοντας το όριο παύσης , Qmin
(όριο υψηλής παροχής)
• Αυξήστε τη διαφορά πίεσης για τη μεταβολή.
• Μειώστε το χρονικό διάστημα για τη μεταβολή
(αντλία σταματημένη).
• Μειώστε το χρονικό διάστημα για τη μεταβολή
(η αντλία λειτουργεί).
• Αυξήστε τη μείωση ταχύτητας.
Παράδειγμα αυξημένου ορίου παύσης
Παράμετρος
∆ιαφορά πίεσης για τη μεταβολή
Χρόνος μεταβολής (αντλία σταματημένη)
Χρόνος μεταβολής (η αντλία λειτουργεί)
Μείωση ταχύτητας
Παράδειγμα 2: Μείωση του ορίου παύσης , Qmin
(όριο χαμηλής παροχής)
• Μειώστε τη διαφορά πίεσης για τη μεταβολή.
• Αυξήστε το χρονικό διάστημα για τη μεταβολή
(αντλία σταματημένη).
• Αυξήστε το χρονικό διάστημα για τη μεταβολή
(η αντλία λειτουργεί).
• - Μειώστε τη μείωση ταχύτητας.
Παράμετρος
∆ιαφορά πίεσης για τη μεταβολή
Χρόνος μεταβολής (αντλία σταματημένη)
Χρόνος μεταβολής (η αντλία λειτουργεί)
Μείωση ταχύτητας
Σημείωση
Σύστημα με διακόπτη ροής
Πραγματοποιήστε τις παρακάτω επιπρόσθετες ρυθμίσεις:
1. Επιλέξτε: Μετάβαση στη ρύθμιση ψηφιακής εισόδου.
Εμφανίζεται η οθόνη Ψηφιακές είσοδοι (4.3.7).
2. Επιλέξτε την ψηφιακή είσοδο όπου ο διακόπτης ροής είναι
συνδεδεμένος.
3. Επιλέξτε: ∆ιακόπτης ροής.
4. .
Σημείωση
Σύστημα με μετρητή ροής
Πραγματοποιήστε τις παρακάτω επιπρόσθετες ρυθμίσεις:
1. Επιλέξτε: Μετάβαση στη ρύθμιση αναλογικής εισόδου.
Εμφανίζεται η οθόνη Αναλογικές είσοδοι (4.3.8).
2. Επιλέξτε την αναλογική είσοδο όπου ο διακόπτης ροής είναι
συνδεδεμένος.
3. Επιλέξτε: Παροχή.
4. x 2.
5. Ορίστε: Όριο παύσης.
Εργοστασιακή ρύθμιση
Η λειτουργία ενεργοποιείται σε εφαρμογές ανύψωσης πίεσης με
τις ρυθμίσεις στον πίνακα.
Περιοχή εκκίνησης/παύσης:
Ελάχ. παροχή:
∆ιανομή πάνω από σημείο:
Η λειτουργία απενεργοποιείται σε όλες τις άλλες εφαρμογές.
Τιμή
6 %
1,5
δευτερόλεπτα
2,0
δευτερόλεπτα
10 %
Παράδειγμα του μειωμένου ορίου παροχής
Το όριο παύσης εξαρτάται από το μέγεθος του
δοχείου.
Μία ανοιχτή επαφή υποδεικνύει χαμηλή παροχή.
25 %
30 % της ονομαστικής
παροχής μίας αντλίας
50 %
Τιμή
3 %
15,0
δευτερόλεπτα
25,0
δευτερόλεπτα
6 %
