8.5.6 Čerpadlo 1 - 6 (2.1.4.1 - 2.1.4.6)

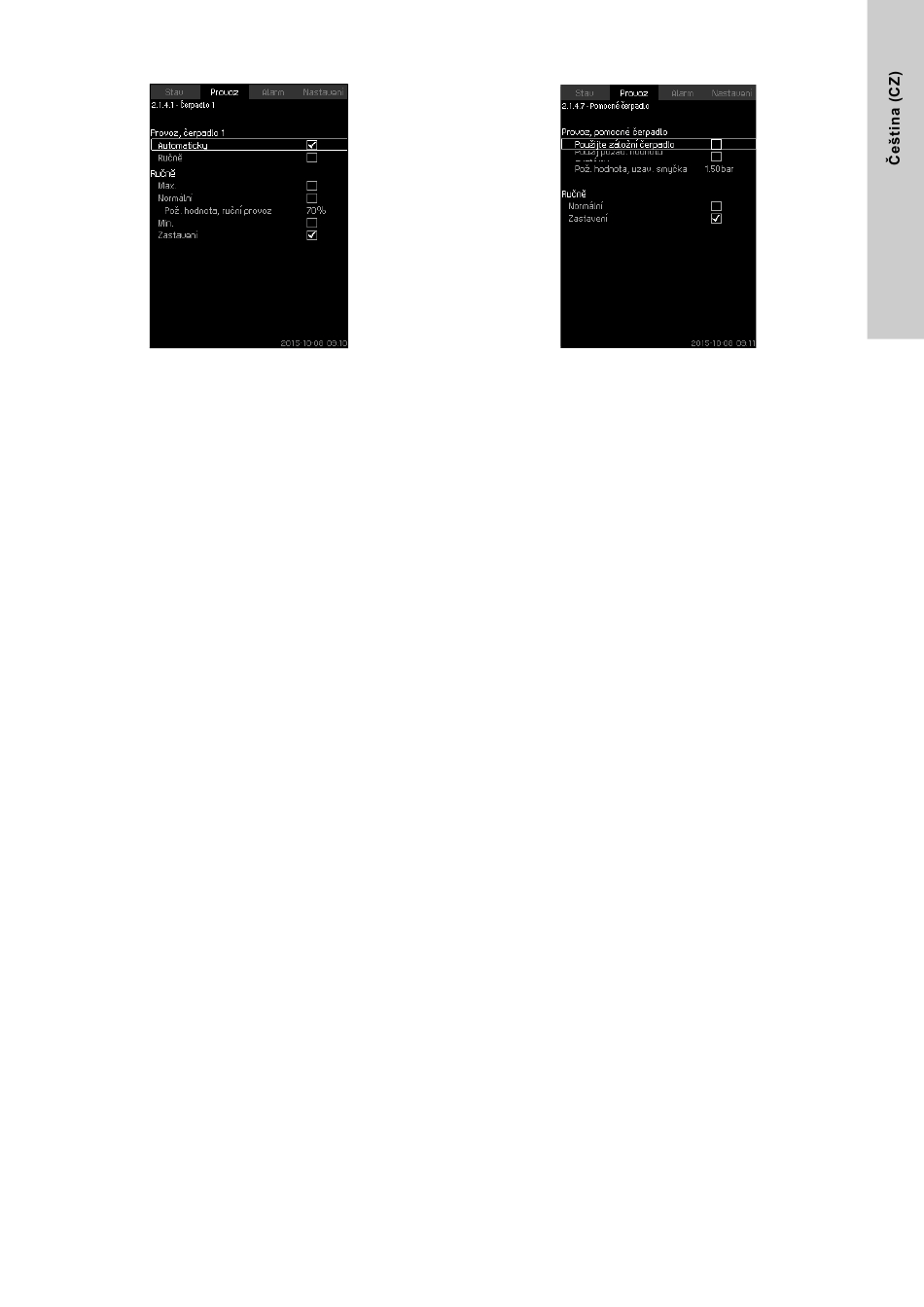

Obr. 29 Čerpadlo 1 - 6
Popis
Toto diplejové zobrazení se zobrazuje pro jednotlivá čerpadla a
umožnuje nastavit provozní režim.
Rozsah nastavení
Lze vybrat "Automaticky" nebo "Ručně" a také lze vybrat provozní
režim čerpadla pro ruční provoz - "Max.", "Normální", "Min." nebo
"Zastavení". U čerpadel napájených ze sítě lze vybrat pouze
"Normální" nebo "Zastavení".
Nastavení pomocí ovládacího panelu
• Provoz > Další nastavení > Individuální řízení čerpadla.
1. Zvolte čerpadlo.
2. Zvolte resetování: Automaticky / Ručně.
3. Ručně: Zvolte provozní režim.
Normální: Nastavte požadovanou hodnotu.
Tovární nastavení
Automaticky.
8.5.7 Provoz, pomocné čerpadlo (2.1.4.7)
Obr. 30 Provoz, pomocné čerpadlo
Popis
Toto zobrazení se objeví pouze v systémech, které byly
nakonfigurovány s pomocným čerpadlem.
Je možné nastavit provozní režim a požadovanou hodnotu
pomocného čerpadla.
Rozsah nastavení
Automaticky
Je to možné zvolit, jestliže pomocné čerpadlo je použito jako
záložní čerpadlo. Jestliže pomocné čerpadlo je zvoleno jako
záložní čerpadlo, začnou hlavní čerpadla běžet na 100 % otáčky
a stále nemohou dosáhnout požadovanou hodnotu.
Požadovaná hodnota pomocného čerpadla může být nastavena
na stejnou hodnotu jako v případě hlavních čerpadel volbou
"Použij požad. hodnotu systému" nebo na jinou hodnotu.
Ručně
Max., Normální, Min., Zastavení.
Nastavení pomocí ovládacího panelu
• Provoz > Další nastavení > Individuální řízení čerpadla >
Pomoc. čerp..
Zvolte resetování: Automaticky / Ručně.
Automaticky
1. Vyberte, zda je čerpadlo také používána jako záložní čerpadlo
(možné pouze v případě, že systém již neobsahuje záložní
čerpadlo).
2. Zvolte "Použij požad. hodnotu systému" nebo zadejte
požadovanou hodnotu.
Ručně
1. Zvolte provozní režim.
2. Normální: Nastavte požadovanou hodnotu.
Tovární nastavení
Automaticky.
Použij požad. hodnotu systému.
