8.5 Λειτουργία (2)
Σε αυτό το μενού, μπορείτε να ρυθμίσετε τις βασικές
παραμέτρους, όπως το σημείο ρύθμισης, το πρόγραμμα
λειτουργίας, το πρόγραμμα ελέγχου και τον έλεγχο συγκεκριμένης
αντλίας.
8.5.1 Λειτουργία (2)
A
C

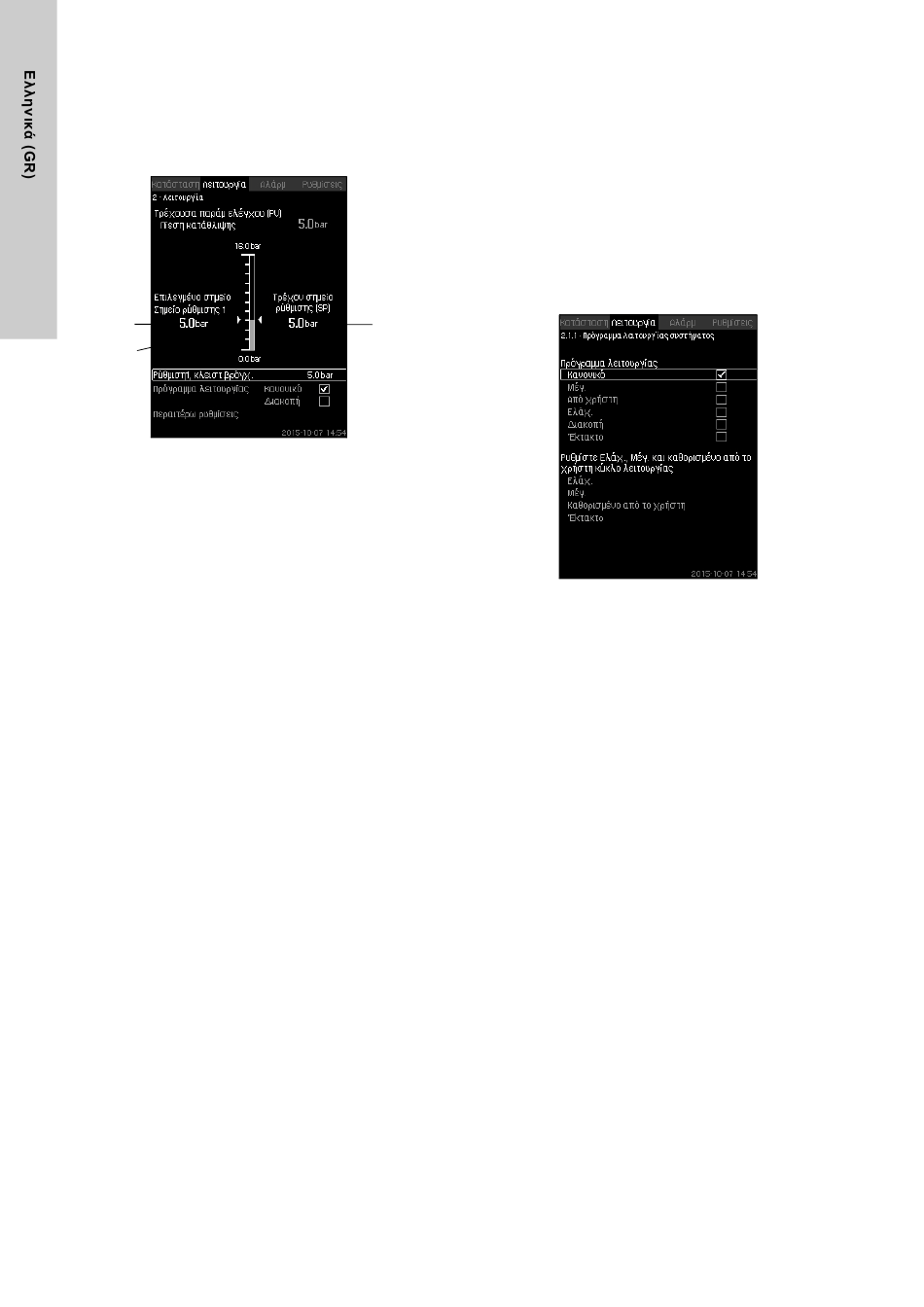

Σχ. 17 Λειτουργία
Περιγραφή
Η στήλη δείχνει την περιοχή ρύθμισης. Σε έλεγχο κλειστού
βρόγχου, αντιστοιχεί στην περιοχή του κυρίως αισθητήρα,
στην περίπτωση αυτή 0-16 bar. Σε έλεγχο ανοιχτού βρόγχου,
η περιοχή ρύθμισης είναι 0-100 %.
Στα αριστερά της στήλης εμφανίζεται το επιθυμητό σημείο
ρύθμισης 1 (Α), π.χ. η τιμή που έχει οριστεί στην οθόνη. Στα δεξιά
της στήλης εμφανίζεται το τρέχον σημείο ρύθμισης (Β), δηλαδή,
το σημείο ρύθμισης που ενεργεί ως αναφορά για τον ελεγκτή ΡΙ.
Σε περίπτωση που δεν έχει επιλεχθεί επίδραση εξωτερικού
σημείου, οι δύο τιμές θα είναι ταυτόσημες. Η μετρούμενη τιμή
(πίεση κατάθλιψης) εμφανίζεται στο γκρίζο μέρος της στήλης (C).
Βλέπε κεφάλαια 8.7.5 Εξωτερική επίδραση ρύθμισης (4.1.3)
8.7.6 Ρύθμιση της λειτουργίας επίδρασης
Κάτω από την οθόνη υπάρχει μία γραμμή μενού για τη ρύθμιση
του σημείου ρύθμισης 1 και την επιλογή του προγράμματος
λειτουργίας, περιλαμβανομένων των προγραμμάτων "Κανονικό"
και "∆ιακοπή". Είναι δυνατή η επιλογή περαιτέρω ρυθμίσεων:
πρόγραμμα λειτουργίας συστήματος, πρόγραμμα ελέγχου,
σημεία ρύθμισης για κλειστό και ανοιχτό βρόγχο καθώς και
έλεγχος ξεχωριστών αντλιών.
Περιοχή ρύθμισης
Σημείο ρύθμισης:
Έλεγχος κλειστού
Περιοχή μέτρησης του κύριου αισθητήρα
βρόγχου:
Έλεγχος ανοιχτού
0-100 %
βρόγχου:
Ρύθμιση μέσω πίνακα χειρισμού
Σημείο ρύθμισης
• Λειτουργία > Ρύθμιση1, ανοιχτ. βρόγχ. / Ρύθμιση1,
κλειστ.βρόγχ..
Ρύθμιση της τιμής.
Πρόγραμμα
• Λειτουργία
Select: Κανονικό / ∆ιακοπή.
Περαιτέρω ρυθμίσεις
• Λειτουργία > Περαιτέρω ρυθμίσεις.
526
Επιλέξτε μία από τις ρυθμίσεις παρακάτω:
•
•
•
•
Εργοστασιακή ρύθμιση
Το σημείο ρύθμισης είναι μία τιμή κατάλληλη για το εν λόγω
σύστημα. Η εργοστασιακή ρύθμιση μπορεί να έχει αλλάξει στο
μενού εκκίνησης.
8.5.2 Πρόγραμμα λειτουργίας συστήματος (2.1.1)
B
Περιγραφή
Το σύστημα μπορεί να ρυθμιστεί σε έξι διαφορετικά προγράμματα
λειτουργίας. Το "Κανονικό" είναι η συνηθισμένη ρύθμιση.
Βλέπε κεφάλαιο
και
(4.1.3.2). Η απόδοση αυτών των προγραμμάτων λειτουργίας μπορεί να
ρυθμιστεί σε αυτό το μενού:
•
•
•
•
Περιοχή ρύθμισης
•
•
•
•
•
•
Ρύθμιση μέσω πίνακα χειρισμού
•
Επιλέξτε τη γραμμή που θέλετε στο κάτω μέρος της οθόνης για να
ορίσετε την απόδοση σε ελάχ., μέγ., λειτουργία καθορισμένη από
το χρήστη ή λειτουργία έκτακτης ανάγκης. Βλέπε κεφάλαια
8.7.35 Ελάχ., Μέγ. και λειτουργία χρήστη (4.3.14)
8.7.25 Έκτακτη ανάγκη
Εργοστασιακή ρύθμιση
Κανονικό.
Πρόγραμμα λειτουργίας συστήματος
(βλέπε κεφάλαιο 8.5.2).
Πρόγραμμα ελέγχου
(βλέπε κεφάλαιο 8.5.3).
Εναλλακτικά σημεία ρύθμισης
(βλέπε κεφάλαιο 8.5.4).
Έλεγχος συγκεκριμένης αντλίας
(βλέπε κεφάλαιο 8.5.6).
Σχ. 18 Πρόγραμμα λειτουργίας συστήματος
8.4.3 Πρόγραμμα
Μέγ.
Ελάχ.
Από χρήστη
Έκτακτo.
Κανονικό
Μέγ.
Ελάχ.
Από χρήστη
∆ιακοπή
Έκτακτo.
Λειτουργία > Περαιτέρω ρυθμίσεις > Πρόγραμμα λειτουργίας
συστήματος > Πρόγραμμα λειτουργίας.
(4.3.5).
(1.2.1).
