8.7.45 Szárazonfutás elleni védelem (4.4.1)

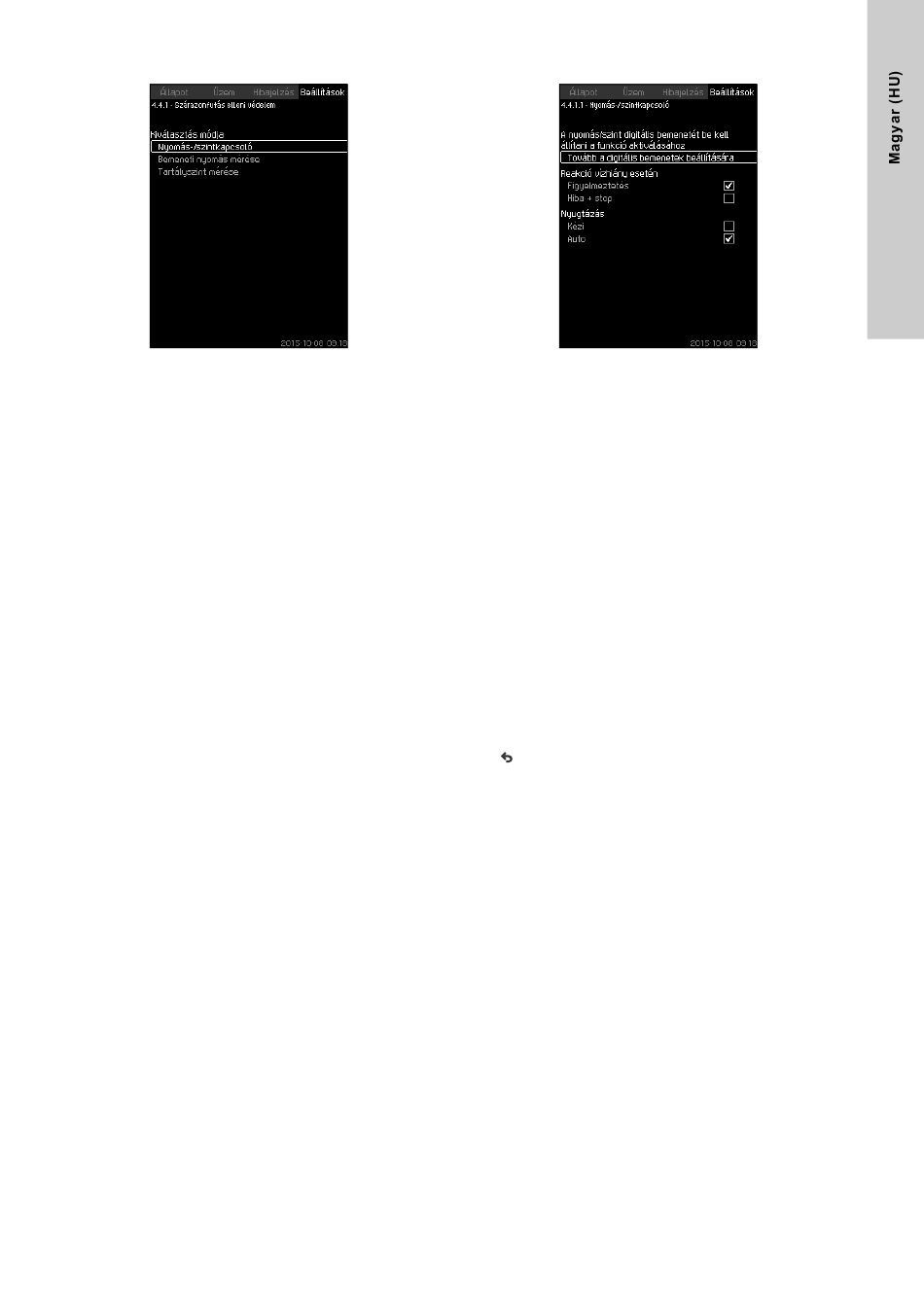

95. ábra Szárazonfutás elleni védelem
Leírás
A szárazonfutás elleni védelem az egyik legfontosabb felügyeleti
funkció, ugyanis ha a szivattyú szárazon fut, károsodhatnak
a csapágyak és a tengelytömítés. A Grundfos épp ezért mindig
előírja a szárazonfutás-elleni védelem alkalmazását.
A funkció a bemeneti nyomás, illetve a szívóoldalon lévő
esetleges tartály vagy akna szintjének figyelésén alapul.
A beállított szint alá süllyedő vizet szintkapcsolók,
nyomáskapcsolók vagy analóg/digitális érzékelők jelezhetik.
A vízhiány megállapításának három módszere van:
• Nyomáskapcsoló a szívó elosztóvezetéken vagy
úszókapcsoló/elektróda az vízellátó tartályban.
Lásd 8.7.46 Nyomás-/szintkapcsoló (4.4.1.1)
• A bemeneti nyomás mérése a szívó elosztóvezetéken egy
analóg nyomástávadó segítségével. Lásd
nyomás mérése (4.4.1.2) fejezet.
• Az vízellátó tartály szintjének mérése egy analóg
szinttávadóval. Lásd 8.7.48 Tartályszint mérése (4.4.1.3)
fejezet.
Beállítás a kezelőpanelen
• Beállítások > Felügyeleti funkciók > Szárazonfutás elleni
védelem > Kiválasztás módja.
8.7.46 Nyomás-/szintkapcsoló (4.4.1.1)
96. ábra Nyomás-/szintkapcsoló
Leírás
Ez a funkció elsődlegesen nyomásfokozós alkalmazásoknál
használatos. A szárazonfutás elleni védelem megvalósítására
a szívó elosztóvezetékre szerelt nyomástávadó vagy egy
szívóoldali tartályba szerelt szintkapcsoló szolgálhat.
Amikor a kontaktus nyitott, a CU 352 kb. 5 másodperces
késleltetés után vízhiányt regisztrál. Beállítható, hogy csak
figyelmeztetés jelenjen-e meg, vagy vészjelzéssel leálljanak
a szivattyúk.
Az újraindítás és a hibanyugtázás beállítható automatikusra és
kézire.
Beállítási tartomány
fejezet.
• Digitális bemenet kiválasztása a funkcióhoz.
• Reakció vízhiány esetén: Hiba + stop.
8.7.47 Bemeneti
• Újraindítás: Kézi / Auto.
Beállítás a kezelőpanelen
• Beállítások > Felügyeleti funkciók > Szárazonfutás elleni
védelem > Nyomás-/szintkapcsoló > Tovább a digitális
bemenetek beállítására.
Digitális bemenetek (4.3.7) képernyő megjelenik.
1. Állítsa be a szárazonfutás elleni védelem bemenetét.
2.
3. Válassza ki:
• Figyelmeztetés / Hiba + stop.
• Kézi / Auto.
Gyári beállítás
Ez a beállítás az üzembehelyezési segédben végezhető el, és
függ az adott alkalmazástól.
.
