11. .
12. Zvolte:
• Nastav limit pro varování
• Aktivováno.
13. Nastav limit.
14. Zvolte resetování: Automaticky / Ručně.
15. .
16. Zvolte:
• Nastav limit pro alarm
• Aktivováno.
17. Nastavte limit.
18. Zvolte resetování: Automaticky / Ručně.
19. .
20. Zvolte: Aktivováno.
Tovární nastavení
Funkce je blokována.
8.7.53 Čerpadla mimo provozní rozsah (4.4.7)

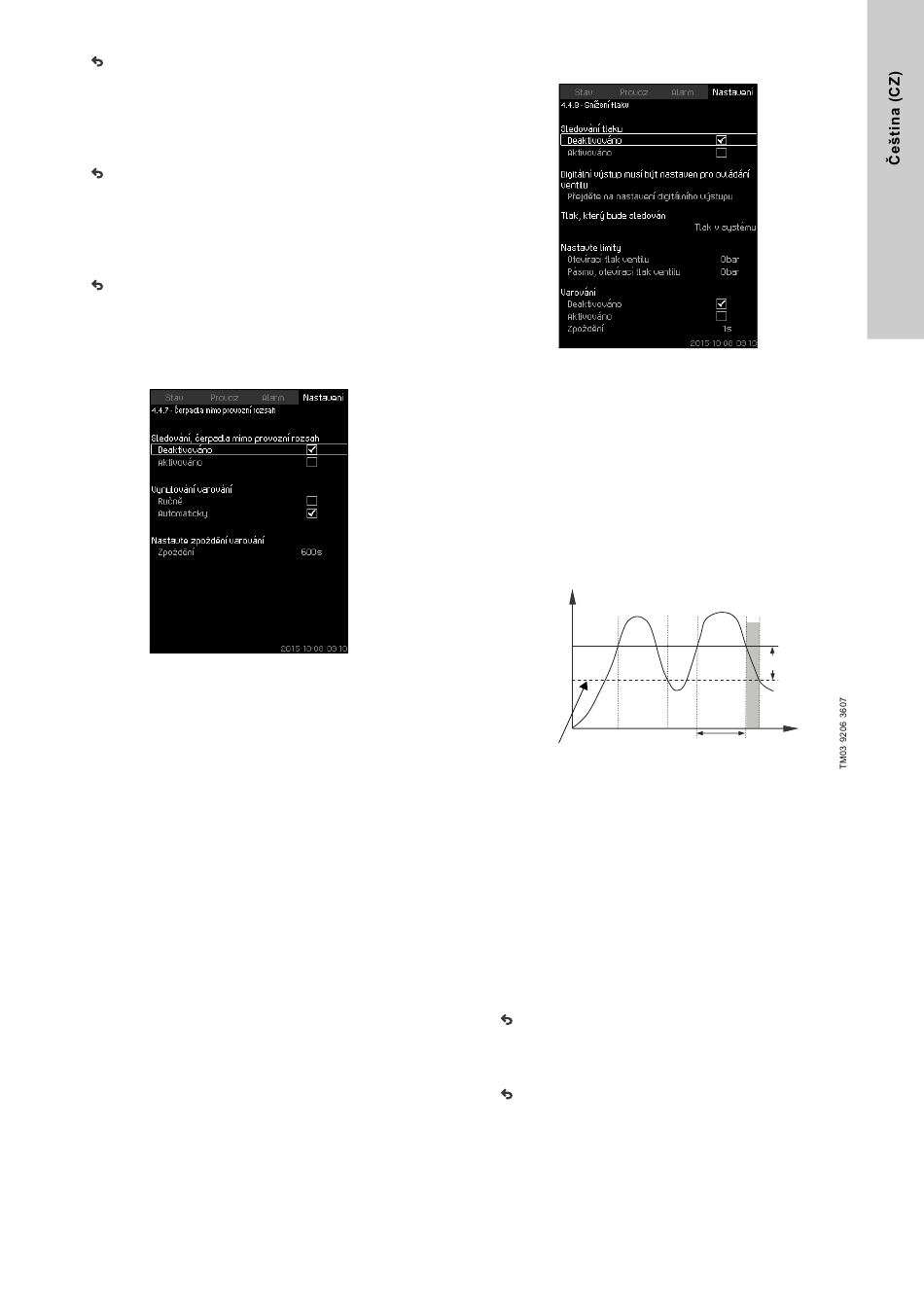

Obr. 103 Čerpadla mimo provozní rozsah
Popis
Funkce dává varování, jestliže se provozní bod čerpadel
pohybuje mimo definovaný rozsah. Například, je-li tlak na vstupu
nižší než dovolená minimální hodnota, hrozí u některých typů
čerpadel nebezpečí kavitace.
Varování je dáno s nastaveným časovým zpožděním. Je možno
nastavit, které varování má být vynulováno automaticky nebo
ručně, jestliže se provozní bod dostane mimo stanovený provozní
rozsah. Můžete také nastavit výstup pro relé, které má být
aktivováno, jestliže nastane varování a které má být
deaktivováno, když bude varování resetováno.
Tato funkce vyžaduje, aby byl sledován výtlačný tlak, tlak na sání
(buď měřený nebo nastavený), popř. diferenční tlak čerpadel, a
aby řídící jednotka CU 352 obsahovala platné údaje čerpadla buď
ze souboru GSC nebo z manuálního vstupu.
Viz část 8.7.39 Údaje křivky čerpadla
Rozsah nastavení
• Nastavení ručního nebo automatického resetování.
• Nastavení časového zpoždění pro varování.
Nastavení pomocí ovládacího panelu
• Nastavení > Sledovací funkce > Čerpadla mimo provozní
rozsah > Ručně / Automaticky > Nastavte zpoždění varování.
Tovární nastavení
Funkce je blokována.
(4.3.19).
8.7.54 Snížení tlaku (4.4.8)
Obr. 104 Snížení tlaku
Popis
Účelem funkce je snížit tlak v potrubí při otevření
elektromagnetického ventilu, jestliže jeho hodnota překračuje
nastavenou mezní hodnotu. Jestliže není tlak snížen v daném
čase, elektromagnetický ventil se uzavře a aktivuje se varovná
signalizace.
1: Elektromagnetický ventil otevírá.
2: Elektromagnetický ventil uzavírá.
3: Elektromagnetický ventil otevírá.
4: Varování je aktivováno.
5: Elektromagnetický ventil uzavírá a
varování je resetováno.
P [bar]
1
Otevírací tlak
ventilu
Otevírací tlak ventilu minus
pásmo
Obr. 105 Snížení tlaku
Rozsah nastavení
• Nastavení digitálního výstupu.
• Nastavení tlaku, který bude monitorován.
• Nastavení otevíracího tlaku ventilu.
• Nastavení pásma otevíracího tlaku ventilu.
• Nastavení varování nebo alarmu.
Nastavení pomocí ovládacího panelu
• Nastavení > Sledovací funkce > Snížení tlaku > Přejděte na
nastavení digitálního výstupu.
1. Zvolte digitální výstup.
2. Zvolte: Snížení tlaku.
3. x 2.
4. Zvolte:
• Tlak, který bude sledován
• Tlak na výtlačné straně, Tlak v systému / Externí tlak.
5. .
6. Zvolte a nastavte:
• Otevírací tlak ventilu
• Pásmo, otevírací tlak ventilu.
7. Zvolte: Varování> Deaktivováno / Aktivováno.
8. Nastavte: Zpoždění.
(Nastavit pouze tehdy, pokud bylo varování aktivováno.)
9. Zvolte: Aktivováno.
2 3 4 5
Pásmo
Čas [s]
Prodleva při
varování
