8.7.21 Compensation for pump start-up time (4.2.10)

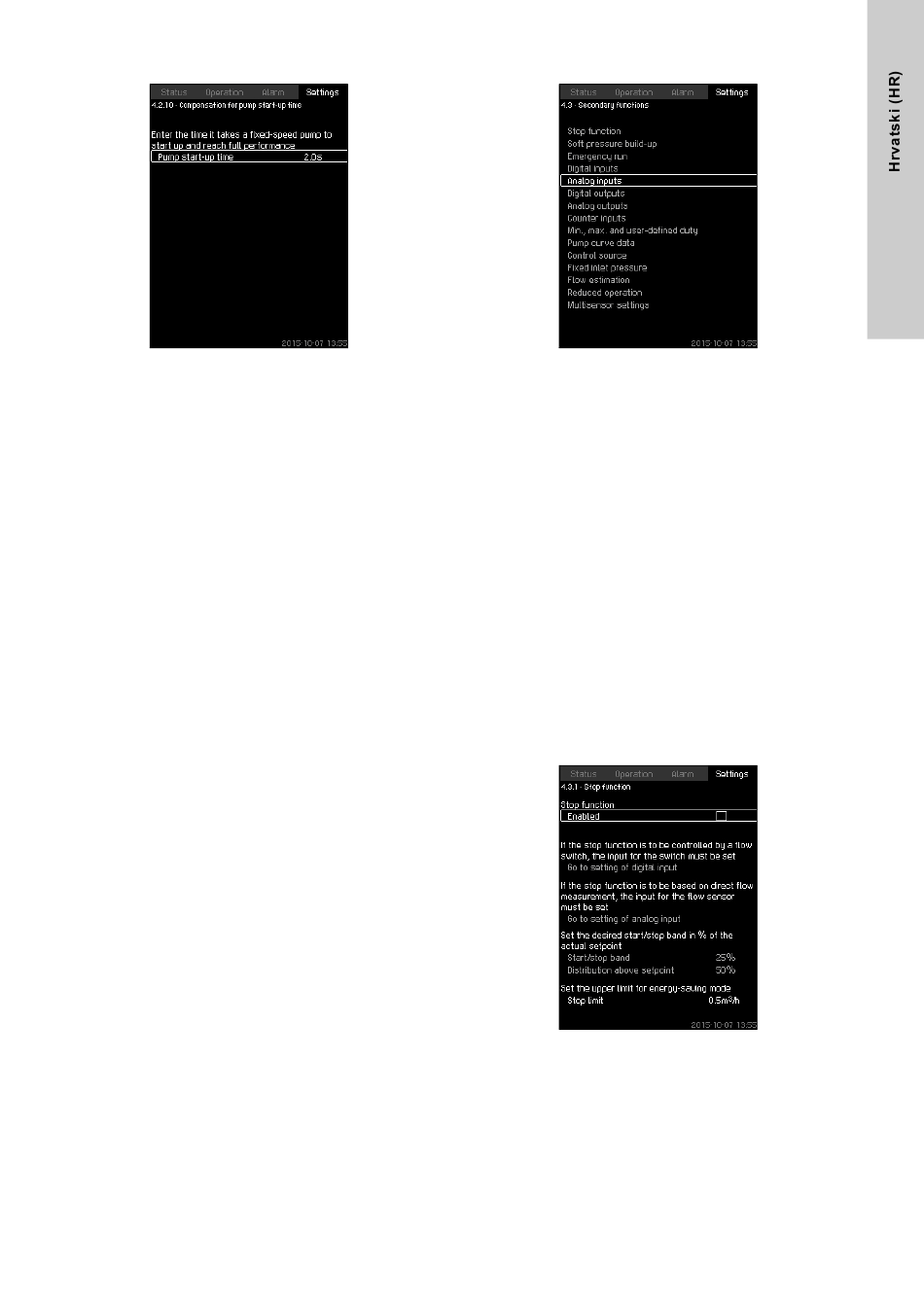

Slika 62 Compensation for pump start-up time
Opis
Funkcija se koristi samo za MPC-F sustave.
Svrha je izbjegavanje smetnji pri pokretanju mrežno napajanih
crpki sa fiksnom brzinom. Funkcija kompenzira vrijeme koje je
potrebno mrežno napajanoj crpki da nakon pokretanja dostigne
pune performanse. Vrijeme pokretanja mrežno napajane crpke
mora biti poznato.
Postavljanje putem upravljačke ploče
• Settings > Pump cascade control > Compensation for pump
start-up time.
• Postavite: Pump start-up time
Tvorničke postavke
Vrijeme pokretanja je postavljeno na 0 sekundi.
8.7.22 Secondary functions (4.3)
Slika 63 Secondary functions
Opis
Funkcije koje su sekundarne u odnosu na normalni rad sustava,
mogu se podesiti na ovom zaslonu. Sekundarne funkcije su
funkcije koje nude dodatnu funkcionalnost.
Zaslon omogućuje otvaranje ovih specifičnih prikaza:
• Stop function (4.3.1)
• Soft pressure build-up (4.3.3)
• Digital inputs (4.3.7)
• Analog inputs (4.3.8)
• Digital outputs (4.3.9)
• Analog outputs (4.3.10)
• Emergency run (4.3.5)
• Min., max. and user-defined duty (4.3.14)
• Pump curve data (4.3.19)
• Flow estimation (4.3.23)
• Control source (4.3.20)
• Fixed inlet pressure (4.3.22)
• Flow estimation (4.3.23)
• Reduced operation (4.3.24).
8.7.23 Stop function (4.3.1)
Slika 64 Stop function
Opis
Ova se funkcija obično koristi u primjenama s konstantnim tlakom
i omogućava zaustavljanje zadnje crpke ako nema ili potrošnje ili
je jako mala.
Svrha funkcije:
• ušteda energije
• sprječavanje zagrijavanja površina brtve vratila radi
povećanog mehaničkog trenja nastalog smanjenim hlađenjem
dizanom tekućinom
• sprječavanje zagrijavanja dizane tekućine.
