8.7.5 Külső alapjel befolyásolás (4.1.3)

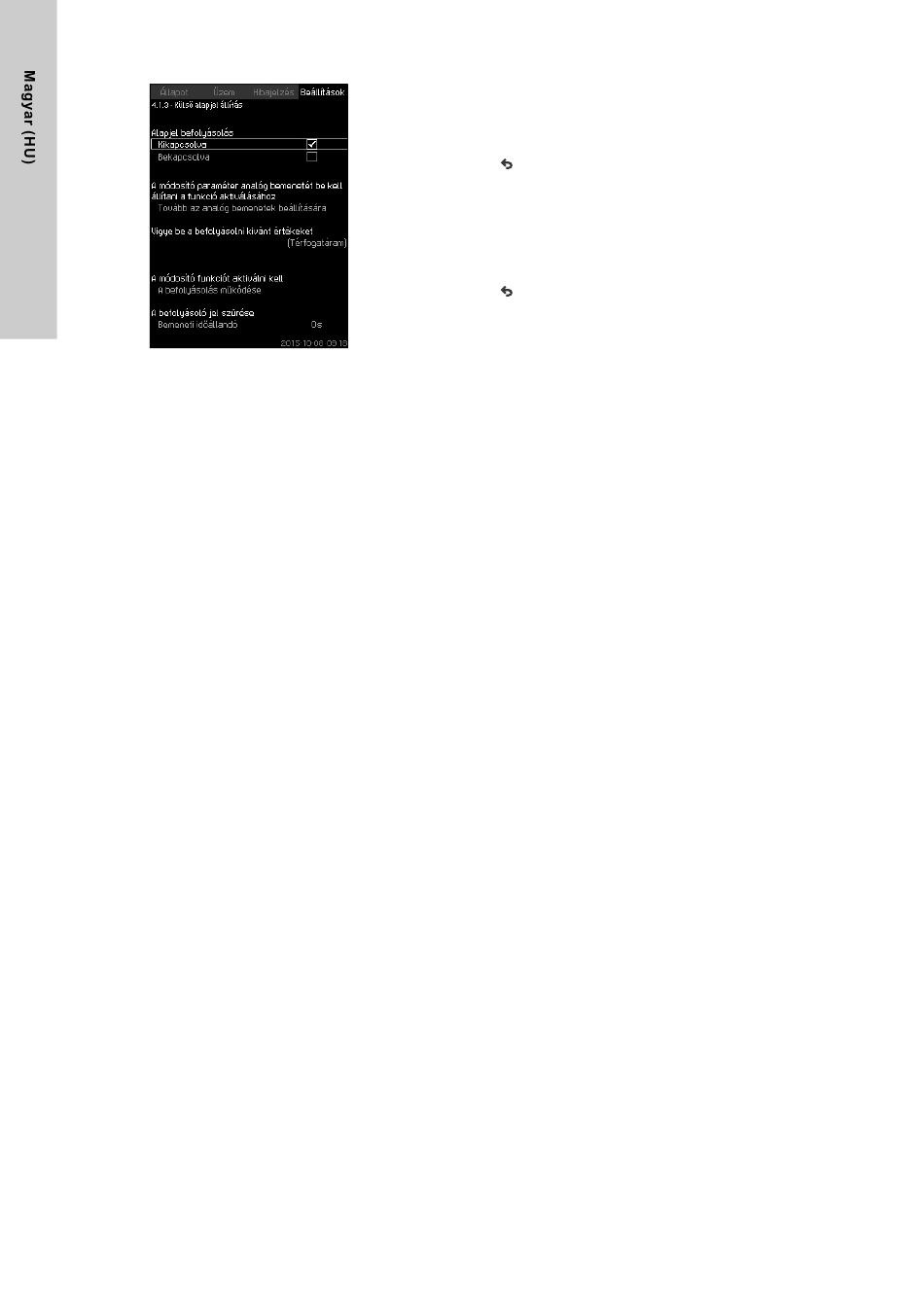

41. ábra Külső alapjel befolyásolás
Leírás
Ennek a funkciónak köszönhetően külső analóg jel segítségével
befolyásolható az alapjel. Jellemzően egy analóg jel egy
térfogatáram mérőről, egy hőmérséklet- vagy egyéb távadóról.
A 9. Mérési paraméterek fejezet áttekintést ad a távadó
típusokról és a lehetséges pozíciókról.
Például az alapjelet módosíthatják olyan paraméterek, amelyek
hatással vannak a kimenő nyomásra, vagy a rendszer
hőmérsékletére. A berendezés teljesítményét befolyásoló
paraméterek 0 és 100 % közötti értékként vannak megadva.
E paraméterek segítségével csak az alapjel csökkentése érhető
el, mivel az érték szorzódik az alapjellel:
Aktuális alapjel (SP) =
kiválasztott alapjel x befolyásoló érték (1) x befolyásoló érték (2)...
A befolyásoló értékeket egyenként lehet beállítani.
Egy aluláteresztő szűrő simítja az alapjelet befolyásoló mért
értéket. Ez stabil alapjel módosítást biztosít.
Beállítási tartomány
• 0-100 % jel
• Hozzáfolyási nyomás
• Kimenő nyomás
• Külső nyomás
• Nyomáskülönbség, külső
• Nyomáskülönbség, szivattyú
• Térfogatáram
• Tartály szint, nyomóoldal
• Tartály szint, szívóoldal
• Visszatérő hőmérséklet, külső
• Előremenő hőmérséklet
• Visszatérő hőmérséklet
• Hőmérséklet különbség
• Környezeti hőmérséklet
• Hőmérséklet különbség.
664
Beállítás a kezelőpanelen
• Beállítások > Elsődleges vezérlő > Külső alapjel befolyásolás >
Vigye be a befolyásolni kivánt értékeket.
Megjelenik a lehetséges paraméterek listája.
1. Jelölje ki a paramétert, amellyel befolyásolni szeretné az
alapjelet.
2. .
3. Állítsa be a befolyásolás funkciót.
(Lásd 8.7.6 fejezet.)
4. Adja meg a pontok számát.
5. Állítsa be: Külső bemeneti érték. (1. pont)
6. Beállítás százalékosan: Csökkentse az alapjelet. (1. pont)
7. Ismételje meg a 4 ... 6 lépéseket minden kívánt paraméternél.
8. .
9. Beállítás másodpercben: Bemeneti időállandó.
10. Válassza ki: Bekapcsolva.
Gyári beállítás
A funkció inaktív.
