8.4.2 Järjestelmä (1.2)

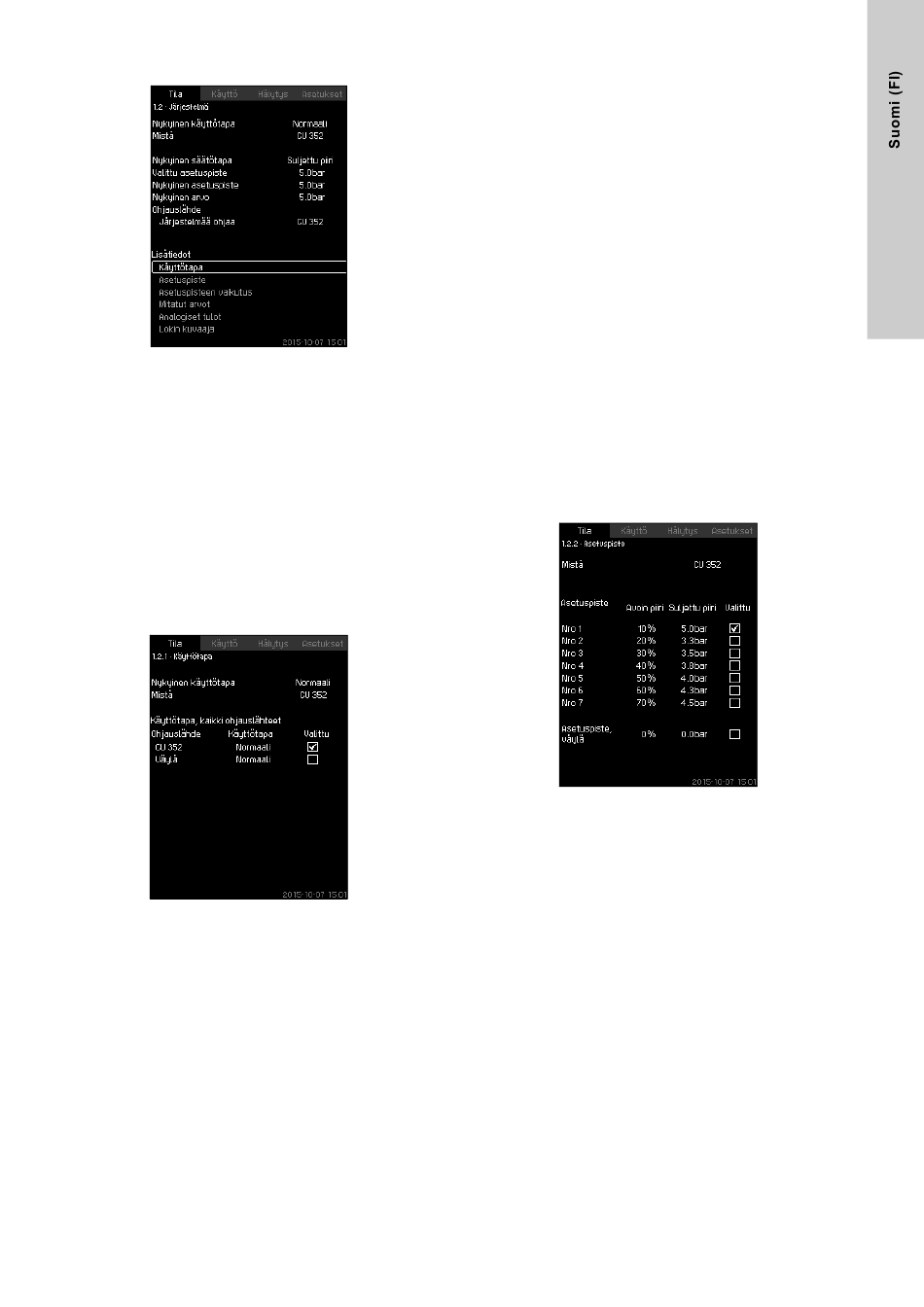

Kuva 8 Järjestelmä
Kuvaus
Tämä näyttö kertoo järjestelmän toimintatilan. Voit valita näytöltä
haluamasi alinäytön lähempää tarkastelua varten.
Näyttö mahdollistaa näyttöjen avaamisen seuraavien tietojen
näyttämiseksi:
• Käyttötapa
• Asetuspiste
• Asetuspisteen vaikutus
• Mitatut arvot
• Analogiset tulot
• Lokin kuvaaja
• Akun tila.
8.4.3 Käyttötapa (1.2.1)
Kuva 9 Käyttötapa
Kuvaus
Tämä näyttö kertoo järjestelmän käyttömuodon sekä mistä sitä
ohjataan.
Käyttömuodot
Järjestelmällä on kuusi käyttömuotoa:
1. Normaali
– Pumput mukauttavat tuottonsa kulutuksen mukaan.
2. Maks.
– Pumput käyvät jatkuvasti suurella nopeudella.
Normaalisti kaikki pumput käyvät maksiminopeudella.
3. Käytt. oma
– Pumput käyvät käyttäjän määrittelemällä vakionopeudella.
Yleensä se on nopeus "Maks." ja "Min." nopeuden välillä.
4. Min.
– Pumput käyvät jatkuvasti hitaalla nopeudella.
Normaalisti yksi pumppu käy 70 % nopeudella.
5. Seis
– Kaikki pumput on pysäytetty.
6. Hätäkäyttö
– Pumput käyvät näytöltä Hätäkäyttö (4.3.5) tehdyn asetuksen
mukaisesti.
Näitä käyttömuotoja varten tarvittava nopeus voidaan asettaa
valikosta "Asetukset":
• Maks.
• Min.
• Käyttäjän oma
• Hätäkäyttö.
Katso kappaleet 8.7.35 Min.-, maks.- ja käyttäjän oma käyttö
(4.3.14) ja 8.7.25 Hätäkäyttö (4.3.5).
Valittua käyttömuotoa voidaan ohjata neljästä eri lähteestä:
• vika
• ulkoinen signaali
• CU 352
• väylä.
Ohjauslähde
Järjestelmää voidaan ohjata ulkoisen väylän kautta (lisävaruste).
Tällöin asetuspiste ja käyttömuoto on asetettava väylän kautta.
"Asetukset"-valikosta voidaan valita ohjauslähteeksi joko CU 352
tai ulkoinen väylä.
Valittu ohjauslähde näkyy näytöllä "Käyttötapa".
8.4.4 Asetuspiste (1.2.2)
Kuva 10 Asetuspiste
Kuvaus
Tämä näyttö näyttää valitun asetuspisteen ja onko se asetettu
CU 352:n vai ulkoisen väylän kautta.
Näyttö kertoo myös seitsemän mahdollista CU 352:sta asetetta-
vaa asetuspistettä (suljetulle ja avoimelle säädölle). Samalla näy-
tetään valittu asetuspiste.
Koska tämä on tilanäyttö, asetuksia ei voida tehdä.
Asetuspisteitä voidaan muuttaa "Käyttö"- tai "Asetukset"-vali-
kosta. Katso kappale 8.7.3 Vaihtoehtoiset asetuspisteet (4.1.2).
