8.4.5 Setpoint influence (1.2.3)

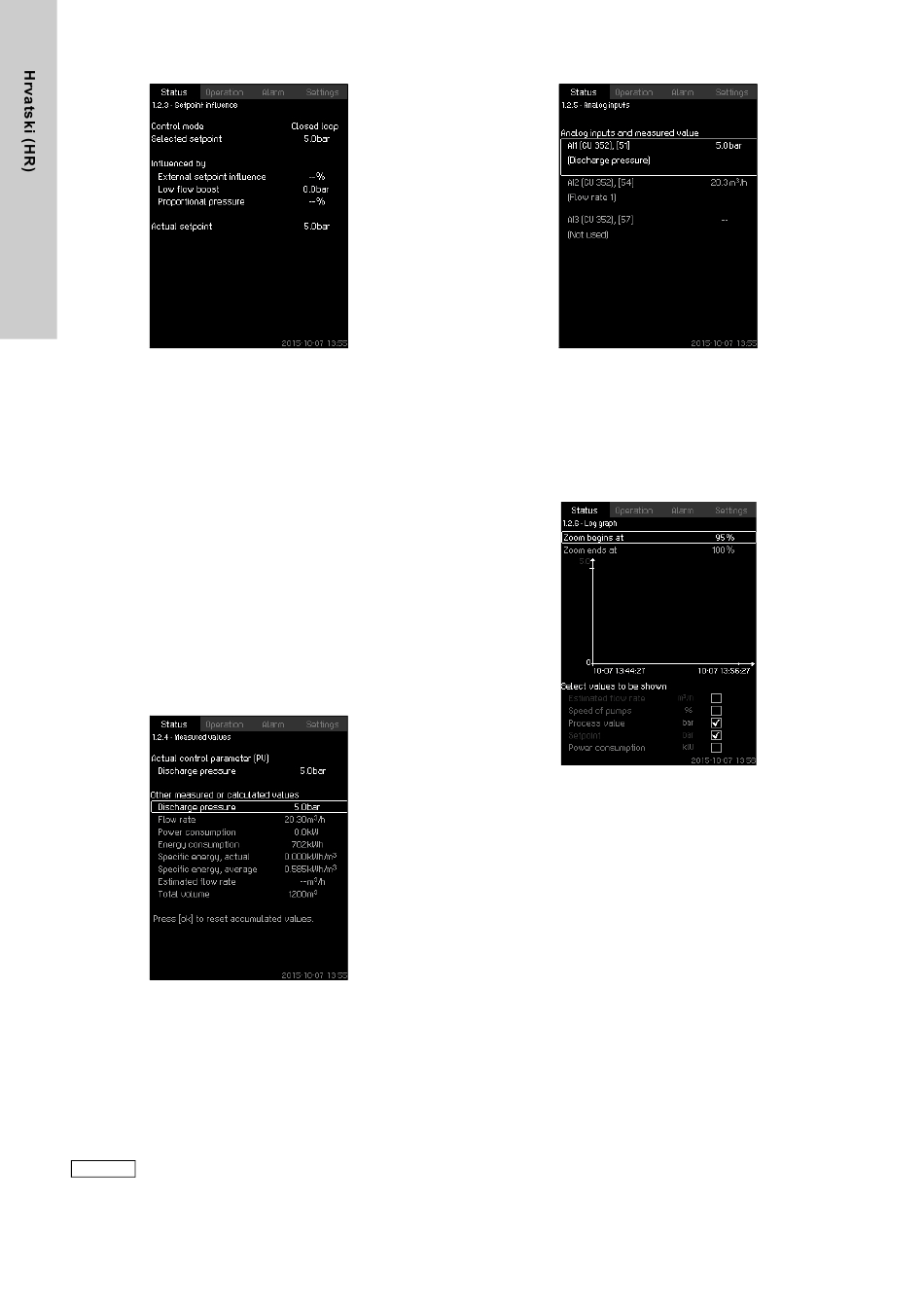

Slika 11 Setpoint influence
Opis
Na izabranu zadanu vrijednost mogu utjecati parametri.
Parametri se prikazuju u postocima od 0 do 100 % ili kao
izmjereni tlak u barima. Oni mogu samo smanjiti zadanu
vrijednost jer se utjecaj u postocima dijeli sa 100 i množi
izabranom zadanom vrijednosti:
Trenutna zadana vrijednost (SP) =
odabrana zadana vrijednost x utjecaj (1) x utjecaj (2) x ...
Zaslon prikazuje parametre koji utječu na izabranu zadanu
vrijednost i postotak ili vrijednost utjecaja.
Neki od mogućih parametara mogu se postaviti na zaslonu
External setpoint influence (4.1.3). Parametar "Low flow boost" je
postavljen kao opseg pokretanja/zaustavljanja u postotku od
zadane vrijednosti postavljene na prikazu Stop function (4.3.1).
Parametar se postavlja kao postotak na zaslonu Proportional
pressure (4.1.7).
Konačno, prikazuje se rezultirajuća trenutna zadana vrijednost
(SP).
8.4.6 Measured values (1.2.4)
Slika 12 Measured values
Opis
Na ovom zaslonskom prikazu se nalaze svi izmjereni i izračunati
parametri. U MPC-E sustavima sa mjeračem protoka, specifična
energija je prikazana kao prosječna vrijednost i trenutna
vrijednosti (srednja vrijednost u posljednjoj minuti). Prosječna
vrijednost se temelji na akumulirani protok prikazan kao ukupni
volumen. Ukupni volumen i prosječna specifična energija mogu
se poništiti na ovom prikazu.
Redci "Power consumption" i "Energy consumption "
Uputa
su prikazani samo u MPC-E/-EC sustavima.
588
8.4.7 Analog inputs (1.2.5)
Slika 13 Analog inputs
Opis
Ovaj prikaz pokazuje pregled analognih ulaza i izmjerene
vrijednosti svakog ulaza. Pogledajte poglavlja
inputs (4.3.8), 8.7.29 Analog inputs (4.3.8.1 do 4.3.8.7)
8.7.30 Analog inputs and measured value (4.3.8.1.1 -
8.4.8 Log graph (1.2.6)
Slika 14 Log graph
Opis
Ovaj prikaz može pokazati zapisane podatke pohranjene u
regulatoru. Odaberite vrijednosti iz dnevnika na zaslonu Log
values (4.4.9). Različite se vrijednosti mogu prikazati, a
vremenska skala se može mijenjati.
Postavljanje putem upravljačke ploče
Status > System > Log graph
1. Postavite kao postotak:
• Zoom begins at
• Zoom ends at
2. Select values to be shown.
8.7.28 Analog
i
4.3.8.7.1).
