8.7.6 Setting of influence function (4.1.3.2)

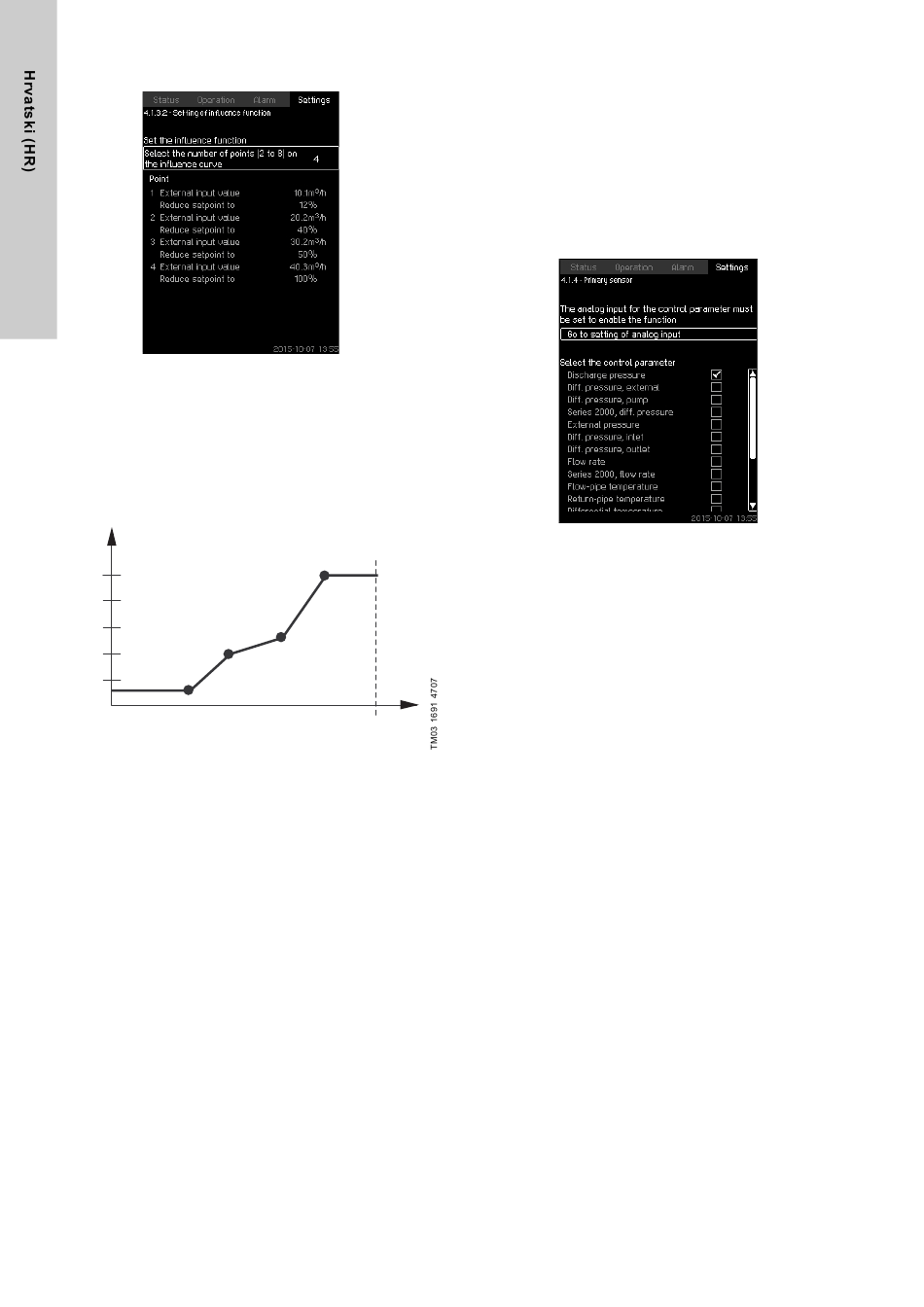

Slika 42 Setting of influence function
Opis
Moguće je odabrati odnos između mjernog parametra koji će
utjecati na zadanu vrijednost i željeni utjecaj u obliku postotka.
Odnos se postavlja unosom vrijednosti u tablicu s naviše osam
točaka putem upravljačke ploče.
Primjer:
Utjecaj na zadanu vrijednost [%]
100
80
60
2
40
1
20
Slika 43 Ovisnost između utjecaja na zadanu vrijednost i
protoka
Upravljačka jedinica vrši linearnu interpolaciju među točkama.
Vodoravna crta je povučena od minimalne vrijednosti relevantnog
3
senzora (0 m /h u primjeru) do prve točke. Ovo će također biti
slučaj od zadnje točke do maksimalne vrijednosti senzora
3
(primjer 50 m /h).
Područje podešavanja
Može se odabrati dvije do osam točaka. Svaka točka sadrži
odnos između parametra koji vrši utjecaj na zadanu vrijednost i
iznosa utjecaja.
602
4
3
50
3
Protok [m /h]
Postavljanje putem upravljačke ploče
• Settings > Primary controller > External setpoint influence.
1. Postavite funkciju utjecaja.
2. Postavite broj točaka.
3. Postavite: External input value. (Točka 1.)
4. Postavite kao postotak: Reduce setpoint to. (Točka 1.)
5. Ponovite korake 2 do 4 za sve željene parametre.
Tvorničke postavke
Funkcija je onemogućena.
8.7.7 Primary sensor (4.1.4)
Slika 44 Primary sensor
Opis
Možete odabrati regulacijski parametar sustava i podesiti senzor
za mjerenje vrijednosti.
Područje podešavanja
• Discharge pressure
• Diff. pressure, external
• Diff. pressure, pump
• Series 2000, diff. pressure
• External pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Flow rate
• Series 2000, flow rate
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Return-pipe temp., external
• 0-100 % signal
• Not used.
