8.7.51 Външна грешка (4.4.4)

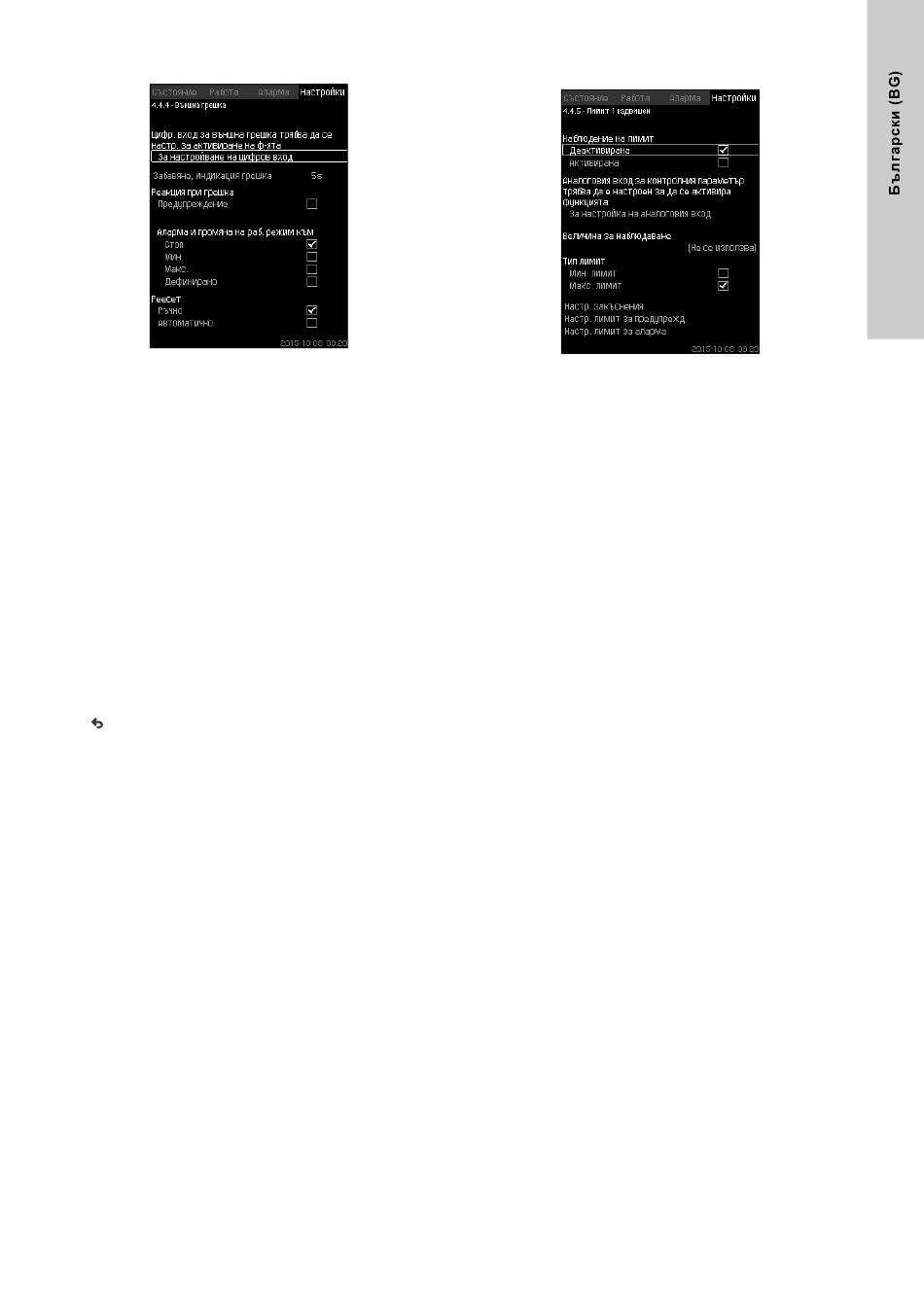

Фиг. 101 Външна грешка
Описание
Функцията се използва, когато CU 352 трябва да може да
получава сигнал за неизправност от външен контакт. В случай
на външна неизправност CU 352 индикира предупреждение
или аларма. В случай на аларма системата преминава в друг
ръчен режим на работаe, напр. "Стоп."
Диапазон на настройване
• Избор на цифров вход за функцията.
• Задаване на времезакъснението от затварянето на
контакта до реакцията на CU 352.
• Реакция при външна неизправност: Предупреждение или
аларма и смяна на работния режим.
• Рестартиране след извеждане на аларма: Ръчно или
автоматично.
Настройване чрез контролния панел
• Настройки > Контролни функции > Външна грешка >
За настройване на цифров вход.
Появява се екран Цифрови входове (4.3.7).
6. Задайте за входа "Външна грешка".
7. .
8. Задайте: Забавяне, индикация грешка.
9. Ако за външна неизправност се изисква само
предупреждение, изберете "Предупреждение".
Ако при външна неизправност системата трябва да
подаде аларма и да смени режима си на работа, за режим
на работа изберете "Ръчно" или "Автомат.".
Фабрична настройка
Функцията е деактивирана. Ако функцията е активирана,
фабрично са били настроени следните стойности:
• Времезакъснение: 5 секунди.
• Работен режим при извеждане на аларма: Стоп.
• Рестартиране: Ръчно.
8.7.52 Лимит 1 надвишен (4.4.5 - 4.4.6)
Фиг. 102 Лимит 1 надвишен
Описание
Чрез тази функция CU 352 може да следи зададените
ограничения на аналоговите стойности. CU 352 ще реагира,
ако стойностите превишават ограниченията.
Всяко ограничение може да бъде зададено като максимална
или минимална стойност. За всяка от наблюдаваните
стойности трябва да бъде определена гранична стойност за
извеждане на предупреждение и аларма.
Функцията дава възможност за наблюдаване на две различни
места в помпената системата по едно и също време.
Например, налягането при консуматор и изходното налягане
на помпата. Това предпазва изходното налягане от достигане
на критична стойност.
Ако стойността превиши граничната си стойност за
предупреждение, се извежда предупреждение.
Ако стойността превиши граничната си стойност за
извеждане на аларма, помпите ще бъдат спрени.
Между установяването на превишена гранична стойност и
активирането на предупреждение или аларма може да бъде
зададено времезакъснение. Времезакъснение може да се
зададе и за нулиране на предупреждение или аларма.
Предупреждение може да се нулира автоматично или ръчно.
Възможно е да се зададе автоматично рестартиране на
системата след аларма или алармата задължително да бъде
нулирана ръчно. Рестартирането може да бъде отложено с
определено време. Възможно е също задаване на
времезакъснение за стартиране, което осигурява на
системата достигане на стабилно състояние, преди
функцията да бъде активирана.
Диапазон на настройване
• Избор на аналогов вход за функцията.
• входна величина за наблюдаване
• тип на ограничението (min./max.)
• ограничение за предупреждение
• ограничение за аларма.
