8.7.31 Digitale udgange (4.3.9)

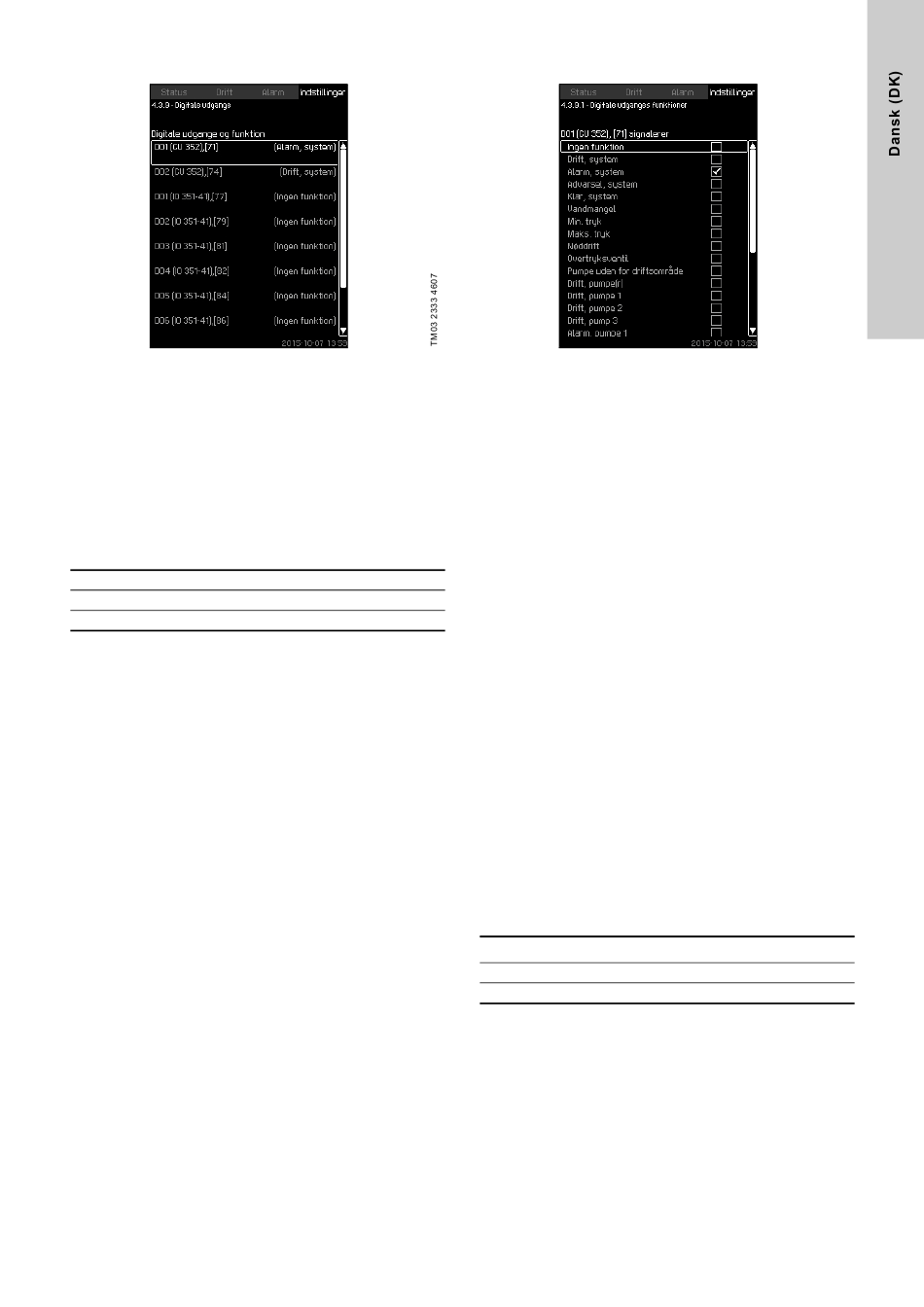

Fig. 77 Digitale udgange
Beskrivelse
Hver digital indgang kan aktiveres og knyttes til en bestemt funk-
tion.
Anlægget har som standard to digitale udgange.
Hvis anlægget er forsynet med et IO 351B-modul (valgmulighed),
er antallet af digitale indgange 9.
Alle digitale udgange er vist således at deres fysiske placering i
anlægget kan identificeres.
Eksempel
DO1 (IO 351-41) [71]:
DO1 Digital udgang nr. 1
(IO 351-41) IO 351B, GENIbus-nummer 41
[71] Klemme nr. 71
For yderligere information vedrørende tilslutning af diverse digi-
tale udgange, se nøglediagrammet der er leveret med CU 352.
8.7.32 Digitale udganges funktioner (4.3.9.1 - 4.3.9.16)
Fig. 78 Digitale udganges funktioner
Beskrivelse
En funktion kan knyttes til de enkelte udgange.
Indstillingsområde
Det er muligt at vælge én funktion i hvert billede:
• Ingen funktion
• Drift, system
• Alarm, system
• Advarsel, system
• Klar, system
• Vandmangel
• Min. tryk
• Maks. tryk
• Nøddrift
• Drift, pilotpumpe
• Drift, backup-pumpe
• Overtryksventil
• Pumpe uden for driftsområde
• Drift, pumpe(r)
• Drift, pumpe 1 - 6
• Alarm, pumpe 1
• Alarm, grænse 1 overskredet
• Advarsel, grænse 1 overskredet
• Alarm, grænse 2 overskredet
• Advarsel, grænse 2 overskredet
• Reduceret drift.
Indstilling via betjeningspanel
• Indstillinger > Sekundære funktioner > Stopfunktion > Digitale
udgange.
Fabriksindstilling
Digital udgang Funktion
DO1 (CU 352) [71] Alarm, system
DO2 (CU 352) [74] Drift, system
