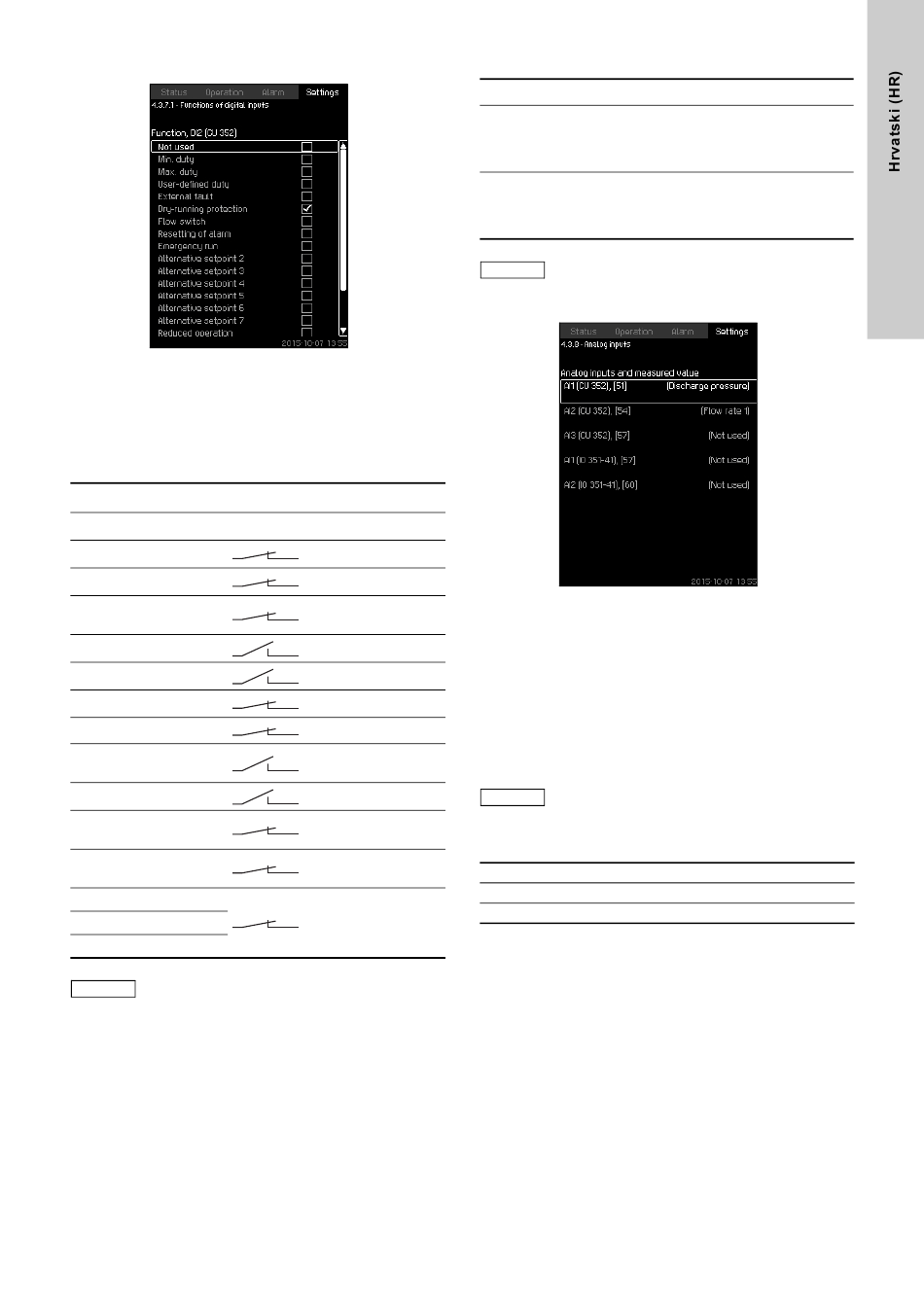

8.7.27 Functions of digital inputs (4.3.7.1)
Slika 73 Functions of digital inputs
Opis
Funkcija može biti povezana s digitalnim ulazima.
Područje podešavanja
Na svakom zaslonskom prikazu je moguće izabrati jednu
funkciju:
Funkcija Kontakt je aktiviran
Not used
Min. duty
Max. duty
User-defined duty
External fault
Dry-running protection
Flow switch
Resetting of alarm
Emergency run
Fault, pilot pump
Alternative setpoint 2 - 7
Reduced operation
Stop pump 1 - 6
Stop pilot pump
Stop backup pump
Samo crpke određene u sustavu mogu biti odabrane
Uputa
na zaslonu.
Više pojedinosti o funkcijama potražite u odgovarajućim
poglavljima.
Općenito, zatvoreni kontakt aktivira izabranu funkciju.
Postavljanje putem upravljačke ploče
• Settings > Secondary functions > Stop function >
Digital inputs.
= Način rada "Min."
= Način rada "Max."
Način rada
=
"User-defined"
= Eksterna greška
= Nedovoljno vode
= Protok
= Alarmi su poništeni
Način rada
=
"Emergency run"
= Greška
Zadana vrijednost je
=
odabrana
Uključivanje
=
"Reduced operation"
Prisiljava
=
zaustavljanje crpke
Tvorničke postavke
Digitalni ulaz Funkcija
Eksterno pokretanje/zaustavljanje.
Otvoreni kontakt = zaustavljanje.
DI1 (CU 352) [10]
Napomena: Ulaz br. 1 se ne može
promijeniti.
Praćenje nedovoljne količine vode
(zaštita od rada na suho). Otvoreni kontakt
DI2 (CU 352) [12]
= nedostatak vode (ako je sustav isporučen
s ovom opcijom).
Praćenje nedostatka vode zahtijeva sklopku tlaka ili
Uputa
razine priključenu na sustav.
8.7.28 Analog inputs (4.3.8)
Slika 74 Analog inputs
Opis
Svaki analogni ulaz se može aktivirati i povezati s određenom
funkcijom.
Kao standard, sustav ima tri analogna ulaza. Ako sustav ima
ugrađen modul IO 351B (opcija), broj analognih ulaza je 5.
Svi analogni ulazi su prikazani tako da se njihov fizički položaj u
sustavu može odrediti. Dodatni primarni senzor se može ugraditi
kao pričuva primarnom senzoru kako bismo povećali pouzdanost
i spriječili prekid rada.
Ako dva senzora moraju biti dodatni, svaki mora
Uputa
imati odvojeni analogni ulaz.
Primjer
AI1 (CU 352) [51]:
AI1: Analogni ulaz br. 1
(CU 352): CU 352
[51]: Stezaljka br. 51
Postavljanje putem upravljačke ploče
• Settings > Secondary functions > Stop function >
Analog inputs.
