3
Debitas [m /h]
100
75
50
25
5 50 70.7

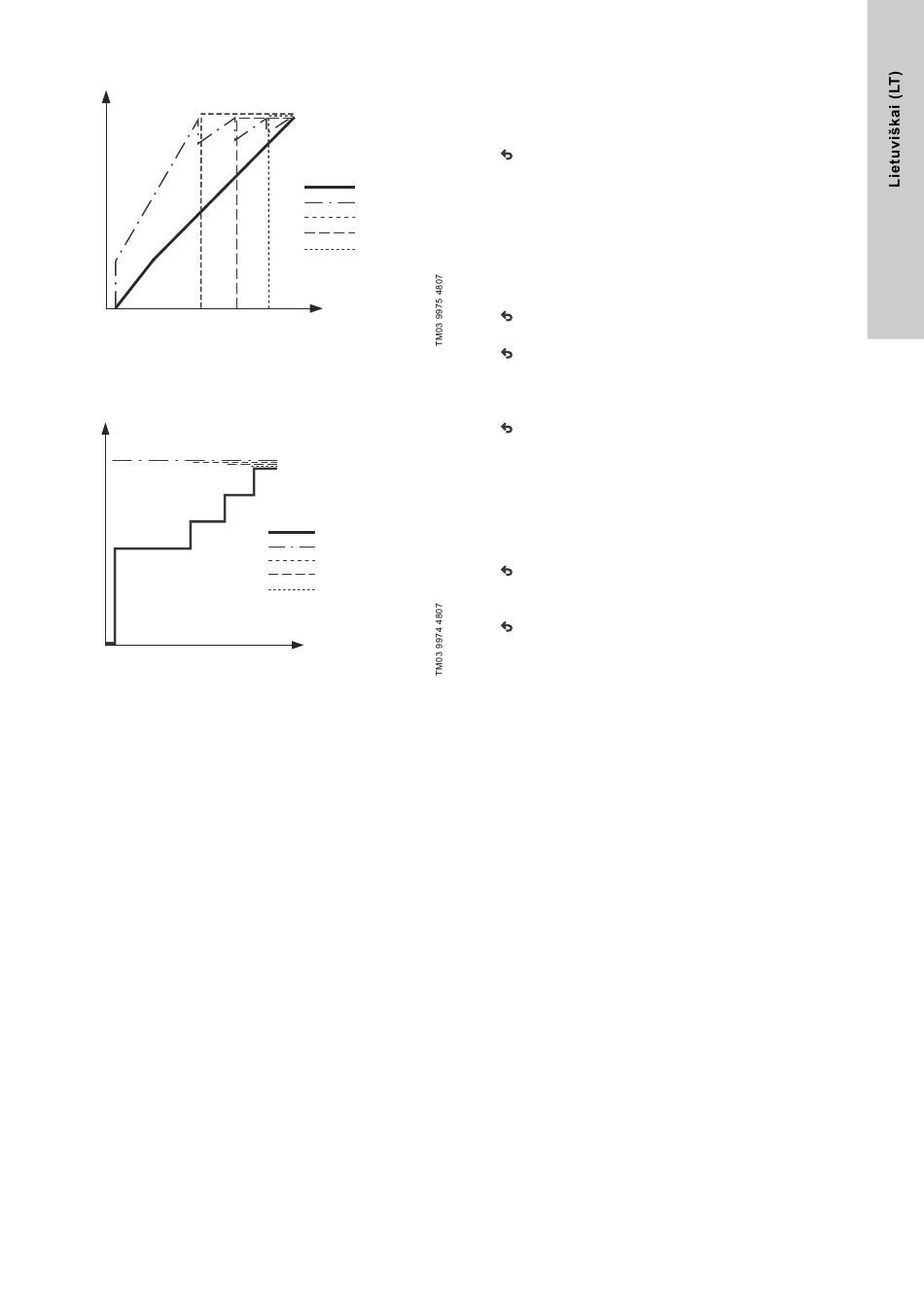

25. pav. MPC-F sistemos atviros kilpos valdymo kreivė
3
Debitas [m /h]
100
75
50
25
5 50 70.7 86.6
26. pav. MPC-S sistemos atviros kilpos valdymo kreivė
Nustatymo galimybės
Naudojant atviros kilpos valdymą, reikia atilkti šiuos nustatymus:
• Open loop
• Set setpoint 1, open loop
• External setpoint influence
• Normalus.
Debitas
Siurblys 1
Siurblys 2
Siurblys 3
Siurblys 4
Signalas [%] iš
išorinio valdiklio
86.6 100
Debitas
Siurblys 1
Siurblys 2
Siurblys 3
Siurblys 4
Signalas [%] iš
išorinio valdiklio
100
Nustatymas valdymo skydeliu
Sistemą valdantis išorinis valdymo šaltinis nustatomas taip:
• Darbas > Further settings > Control mode.
• Pasirinkite: Open loop.
• Pasirinkite: Stop
1. x 2.
2. Nustatykite 100 %: Set setpoint 1, open loop.
3. Nustatymai > Primary controller > External setpoint influence
> Go to setting of analog input.
4. Pasirinkite analoginį įėjimą ir diapazoną.
5. Pasirinkite:
• Measured input value.
Pasirodo ekranas 4.3.8.1.1.
• Pasirinkite: 0-100 % signal.
6. .
7. Nustatykite minimalią ir maksimalią jutiklio vertę.
8. x 2.
9. Pasirinkite:
• Input value to be influenced by
• 0-100 % signal.
10. .
11. Pasirinkite: Set the influence function.
(taip pat žr. skyrių 8.7.6)
12. Nustatykite taškų skaičių.
13. Nustatykite: External input value. (Taškas 1.)
14. Nustatykite procentais: Reduce setpoint to. (Taškas 1.)
15. Pakartokite punktuose 13 ir 14 nurodytus veiksmus visiems
pasirinktiems taškams.
16. .
17. Nustatykite sekundėmis: Filter time.
18. Pasirinkite: Enabled.
19. x 2.
20. Pasirinkite:
• Darbas
• Normalus.
Dabar slėgio kėlimo sistema gali būti valdoma per išorinį valdiklį.
Gamyklinis nustatymas
Uždaros kilpos valdymas.
