8.4.9 Състояние на батерията (1.2.7)

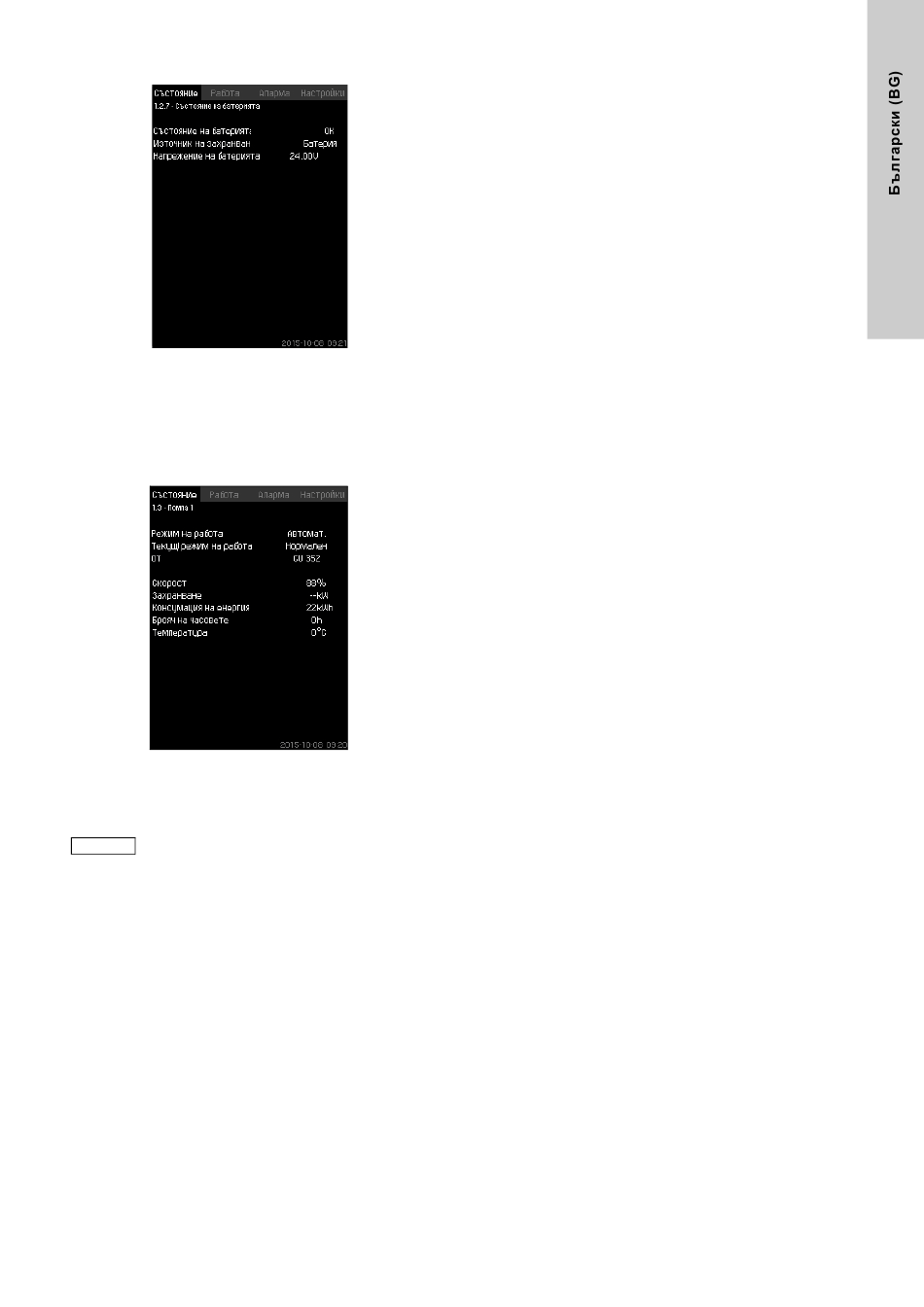

Фиг. 15 Състояние на батерията
Описание
Тук може да видите състоянието на батерията, ако е
инсталирана такава.
8.4.10 Помпа 1 - 6, Пилотна помпа, Запасна помпа
(1.3 - 1.10)
Фиг. 16 Помпа 1
Описание
Екранът показва работното състояние на отделните помпи.
Екраните за запасна и пилотна помпи се показват,
Указание
само ако са инсталирани такива.
Помпите могат да имат различни режими на работа:
• Автомат.
– Заедно с другите помпи в автоматичен режим, помпата
се управлява от PI контролер, което осигурява
необходимата производителност на системата.
• Ръчно
– Помпата не се управлява от PI контролера. При ръчна
работа помпата може да се намира в един от следните
режими на работа:
• Макс.
– Помпата работи на зададените максимални обороти.
(Този работен режим може да бъде избран само за
помпи с променлива скорост.)
• Нормален
– Помпата работи на зададените обороти.
• Мин.
– Помпата работи на зададените минимални обороти.
(Този работен режим може да бъде избран само за
помпи с променлива скорост.)
• Стоп
– Помпата е била спряна принудително.
Освен информацията за режима на работа, на екрана за
състояние могат да се видят различни параметри, например:
• текущ режим на работа
• източник на управление
• скорост (за работни помпи без управление стойността е
само 0 или 100 %)
• мощност (само MPC-E/-EC)
• консумирана енергия (само MPC-E/-EC)
• работни часове.
