8.5.4 Vaihtoeht. asetuspisteet (2.1.3)

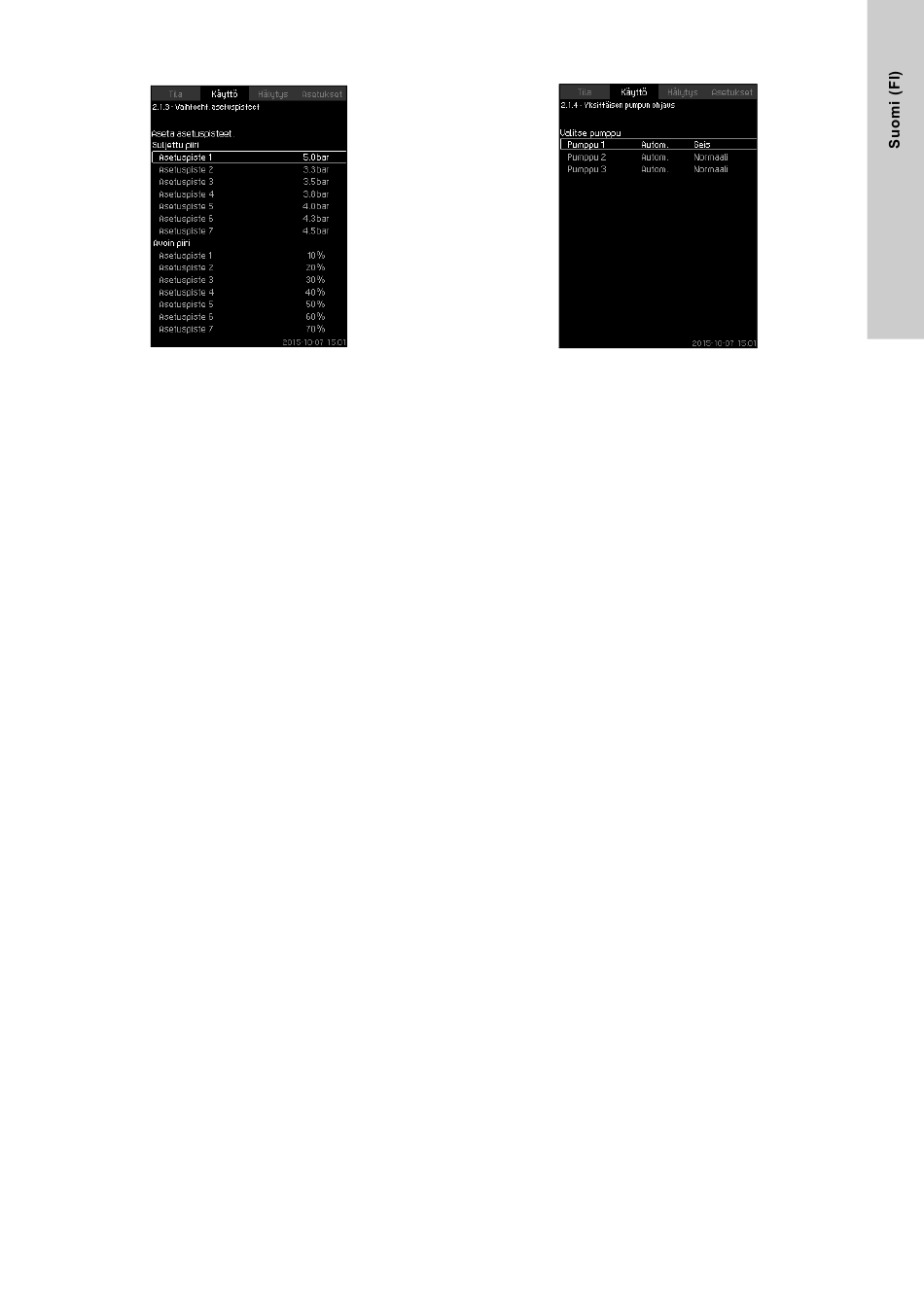

Kuva 27 Vaihtoeht. asetuspisteet
Kuvaus
Ensisijaisen asetuspisteen 1 lisäksi (näkyy "Käyttö"-valikon näy-
töllä 2) suljetulle säädölle voidaan valita kuusi vaihtoehtoista ase-
tuspistettä. Lisäksi avoimelle säädölle voidaan asettaa seitsemän
asetuspistettä.
On mahdollista aktivoida jokin vaihtoehtoisista asetuspisteistä
ulkoisten koskettimien avulla. Katso kappaleet
8.7.3 Vaihtoehtoiset asetuspisteet (4.1.2)
asetuspisteet 2 - 7 (4.1.2.1 - 4.1.2.7).
Asetusalue
Asetuspisteiden asetusalue suljetussa säädössä riippuu ensisijai-
sen anturin mittausalueesta. Katso kappale
anturi (4.1.4).
Avoimessa säädössä asetusalue on 0-100 %.
Asetus ohjauspaneelista
• Käyttö > Lisäasetukset > Vaihtoeht. asetuspisteet.
Aseta asetuspiste.
Tehdasasetus
Asetuspiste 1 suljetun piirin säädölle on kyseiselle järjestelmälle
sopiva arvo.
Vaihtoehtoiset asetuspisteet suljetulle säädölle ovat 3 bar.
Kaikki asetuspisteet avoimelle säädölle ovat 70 %.
8.5.5 Yksittäisen pumpun ohjaus (2.1.4)
Kuvaus
Käyttömuoto voidaan vaihtaa automaattikäytöltä jollekin manuaa-
lisista käyttömuodoista.
Autom.
PI-säädin ohjaa pumppuja ja varmistaa, että järjestelmä tuottaa
tarvittavan virtaaman.
Manuaalinen
ja 8.7.4 Vaihtoehtoiset
Pumppua ei ohjata PI-säätimellä, vaan se on asetettu jollekin
seuraavista manuaalisista käyttömuodoista:
•
8.7.7 Ensisijainen
•
•
•
Manuaalisella käytöllä olevat pumput eivät osallistu pumppujen
normaaliin kaskadi- ja nopeudensäätöön. Käsiohjatut pumput
ovat "häiriö" järjestelmän normaalille toiminnalle.
Jos yksi tai useampia pumppuja on käsiohjauksessa, järjestelmä
ei välttämättä pysty tuottamaan asetettua virtaamaa.
Tälle toiminnolle on kaksi näyttöä. Ensimmäiseltä näytöltä vali-
taan asetettava pumppu ja seuraavalta näytöltä käyttömuoto.
Asetusalue
Kaikki pumput voidaan valita.
Asetus ohjauspaneelista
Käyttö > Lisäasetukset > Yksittäisen pumpun ohjaus.
Kuva 28 Yksittäisen pumpun ohjaus
Maks.
– Pumppu käy asetetulla maksiminopeudella. (Tämä käyttö-
muoto voidaan valita vain säätyvänopeuksisille pumpuille.)
Normaali
– Pumppu käy asetetulla nopeudella.
Min.
– Pumppu käy asetetulla miniminopeudella. (Tämä käyttö-
muoto voidaan valita vain säätyvänopeuksisille pumpuille.)
Seis
– Pumppu on pakotettu pysähtymään.
