8.7.3 Alternatív alapjelek (4.1.2)

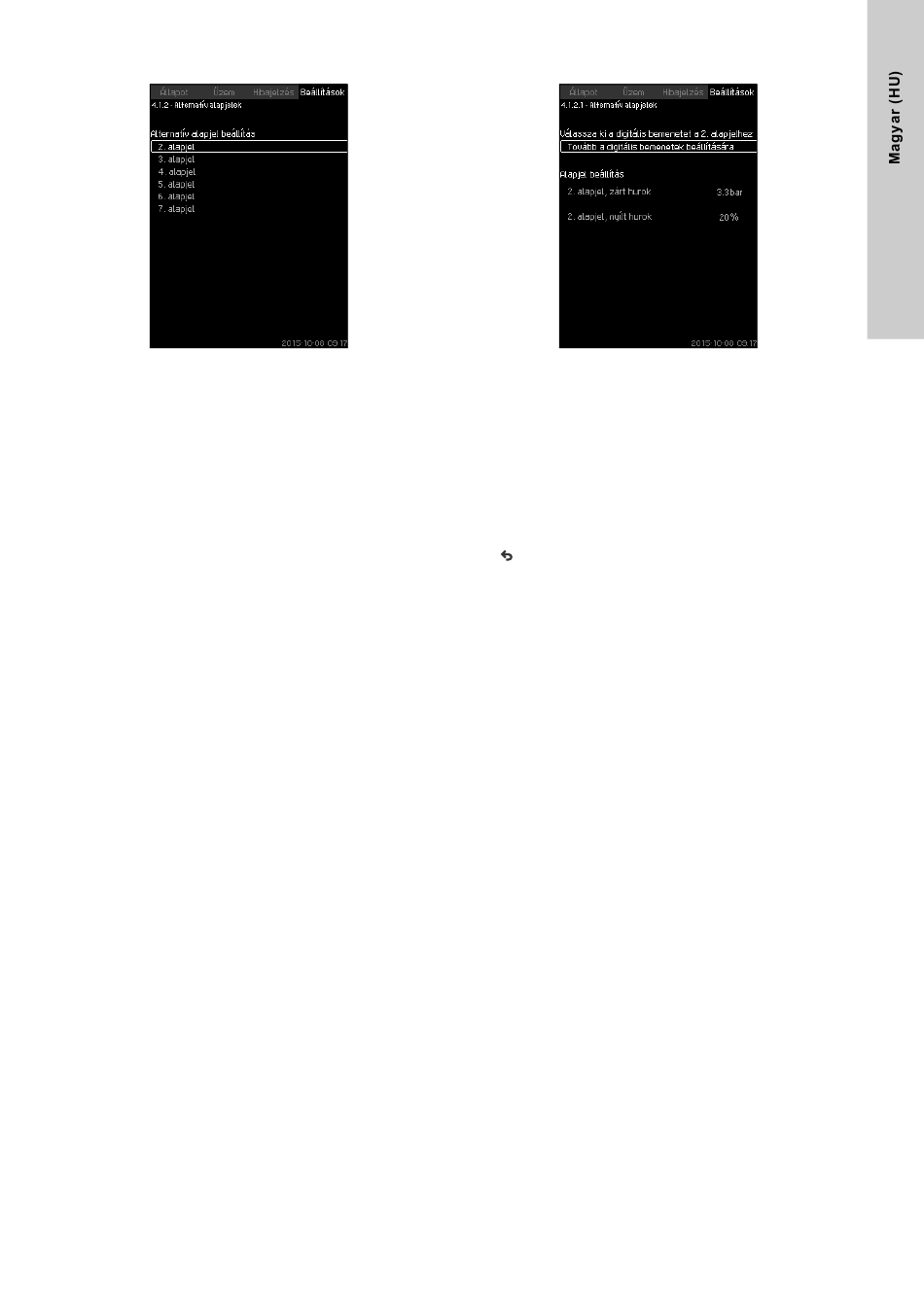

39. ábra Alternatív alapjelek
Leírás
Ez a funkció lehetővé teszi hat alapjel (2-től 7-ig) kiválasztását,
mint az elsődleges alapjel (1.) alternatívái. Az elsődleges
alapjelet (1.) az "Üzem" menüben kell beállítani.
Valamennyi alternatív alapjel hozzárendelhető egy külön digitális
bemenethez (DI). Ha a bemenet érintkezője zárt, akkor az
alternatív alapjel érvényesül.
Ha több, mint egy alternatív alapjel kerül kiválasztása, és azok
egyidejűleg aktiválódnak, akkor a CU 352 a legkisebb sorszámú
alapjelet választja ki.
Beállítási tartomány
• Hat alapjel, 2-7.
Gyári beállítás
Nincs kiválasztva alternatív alapjel.
8.7.4 Alternatív alapjelek 2 - 7 (4.1.2.1 - 4.1.2.7)
40. ábra Alternatív alapjelek 2 - 7
Minden egyes alternatív alapjelhez válassza ki az azt aktiváló
digitális bemenetet.
Az alapjelek zárt és nyílt hurokban egyaránt beállíthatók.
Beállítás a kezelőpanelen
• Beállítások > Elsődleges vezérlő > Alternatív alapjelek.
1. Válasszon alternatív alapjelet.
2. Válassza ki: Tovább a digitális bemenetek beállítására.
Digitális bemenetek (4.3.7) képernyő megjelenik.
3. Állítsa be a bemenetet.
4. .
5. Jelölje ki az alapjel menüsorát (zárt vagy nyílt hurok).
6. Állítsa be az alapjelet.
Állítsa be mindkét alapjelet, ha a rendszer működtetése
történhet nyílt és zárt hurokban egyaránt.
Gyári beállítás
Nincs beállítva alternatív alapjel.
