8.7.27 Digitaalisten tulojen toiminnot (4.3.7.1)

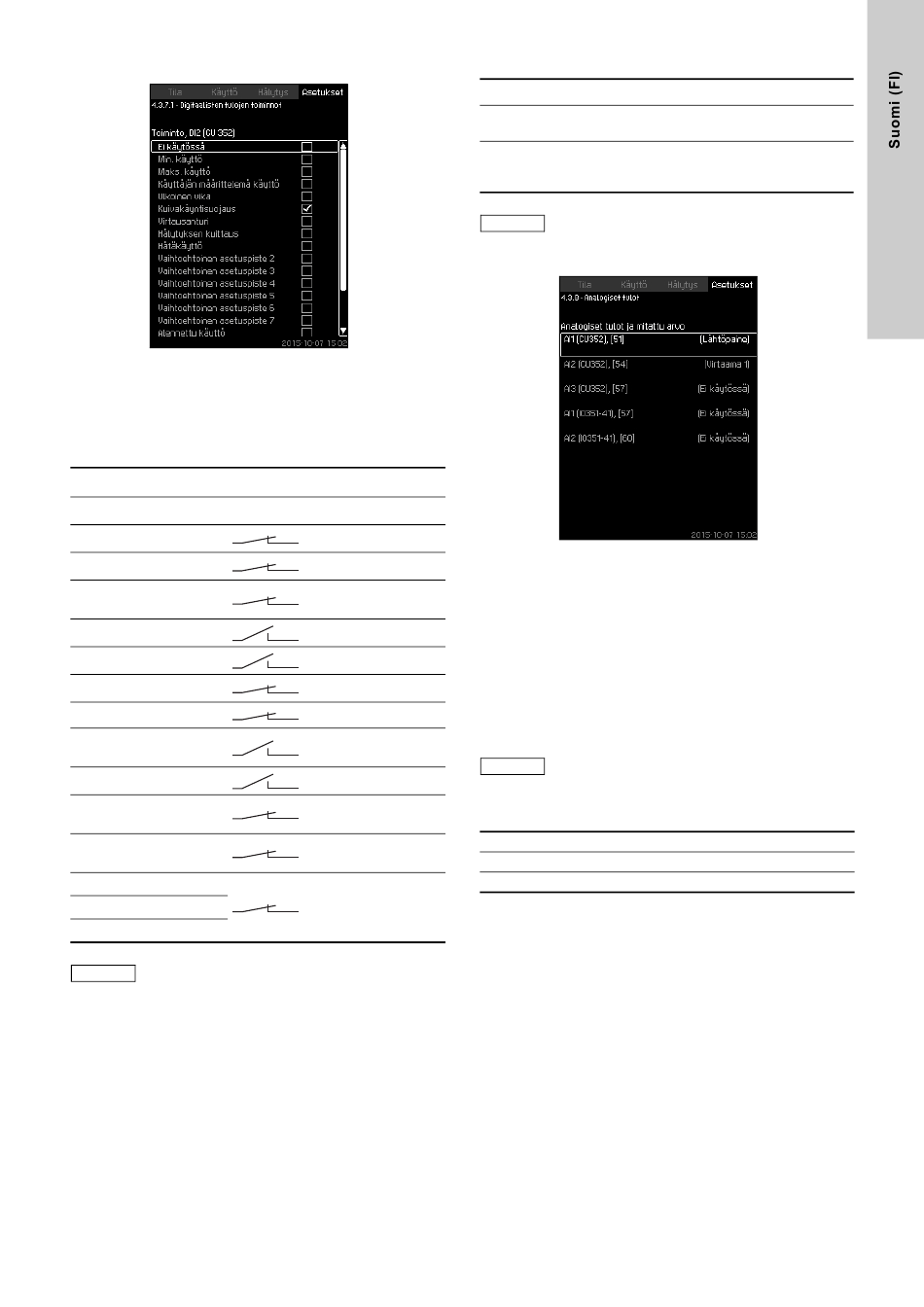

Kuva 73 Digitaalisten tulojen toiminnot
Kuvaus
Digitaalituloihin voidaan liittää toiminto.
Asetusalue
Jokaiselta näytöltä voidaan valita yksi toiminto:
Toiminta Aktivoitu kosketin
Ei käytössä
Min. käyttö
Maks. käyttö
Käyttäjän määrittelemä
käyttö
Ulkoinen vika
Kuivakäyntisuojaus
Virtausanturi
Hälytyksen kuittaus
Hätäkäyttö
Vika, pilot-pumppu
Vaihtoehtoinen asetus-
piste 2 - 7
Alennettu käyttö
Pysäytä pumppu 1 - 6
Käynnistä pilot-pumppu
Pysäytä varapumppu
Vain järjestelmään määritellyt pumput voidaan valita
Huomaa
näytöltä.
Katso lisätietoja toiminnoista niitä käsittelevistä tämän ohjekirjan
kohdista.
Yleensä koskettimen sulkeutuminen aktivoi valitun toiminnon.
Asetus ohjauspaneelista
• Asetukset > Toissijaiset toiminnot > Pysäytystoiminto > Digi-
taaliset tulot.
= Käyttömuoto "Min."
= Käyttömuoto "Maks."
Käyttömuoto "Käytt.
=
oma"
= Ulkoinen vika
= Vesipula
= Virtaama
= Hälytykset kuitataan
Käyttömuoto "Hätä-
=
käyttö"
= Vika
= Asetuspiste valitaan
Aktivoidaan "Alen-
=
nettu käyttö"
Pakottaa pumpun
=
pysähtymään
Tehdasasetus
Digitaalinen tulo Toiminta
Ulkoinen käyntiin/seis. Kosketin auki = seis.
DI1 (CU 352) [10]
Huomaa: Tuloa nro 1 ei voida muuttaa.
Vesipulan valvonta (kuivakäyntisuoja).
DI2 (CU 352) [12] Avoin kosketin = vesipula (jos järjestelmän
toimitus sisältää tämän vaihtoehdon).
Vedenpuutteen valvonta vaatii paine- tai pinta-antu-
Huomaa
rin kytkemisen järjestelmään.
8.7.28 Analogiset tulot (4.3.8)
Kuva 74 Analogiset tulot
Kuvaus
Jokainen analoginen tulo voidaan aktivoida ja liittää tiettyyn toi-
mintoon.
Järjestelmässä on vakiona kolme analogista tuloliitäntää. Jos jär-
jestelmässä on IO 351B -moduuli (lisävaruste), analogisten tulo-
jen määrä on 5.
Kaikki analogiset tulot näytetään siten, että niiden fyysinen sijainti
järjestelmässä voidaan tunnistaa. Rinnakkainen ensisijainen
anturi voidaan asentaa ensisijaisen anturin vara-anturiksi luotet-
tavuuden parantamiseksi ja toimintakatkosten estämiseksi.
Jos kahden anturin halutaan olevan rinnakkaisia,
Huomaa
molemmille on oltava erillinen analoginen tulo.
Esimerkki
AI1 (CU 352) [51]:
AI1: Analoginen tulo nro 1
(CU 352): CU 352
[51]: Liitin nro 51
Asetus ohjauspaneelista
• Asetukset > Toissijaiset toiminnot > Pysäytystoiminto > Analo-
giset tulot.
