8.7.29 Anal. ievadi (4.3.8.1 - 4.3.8.7)

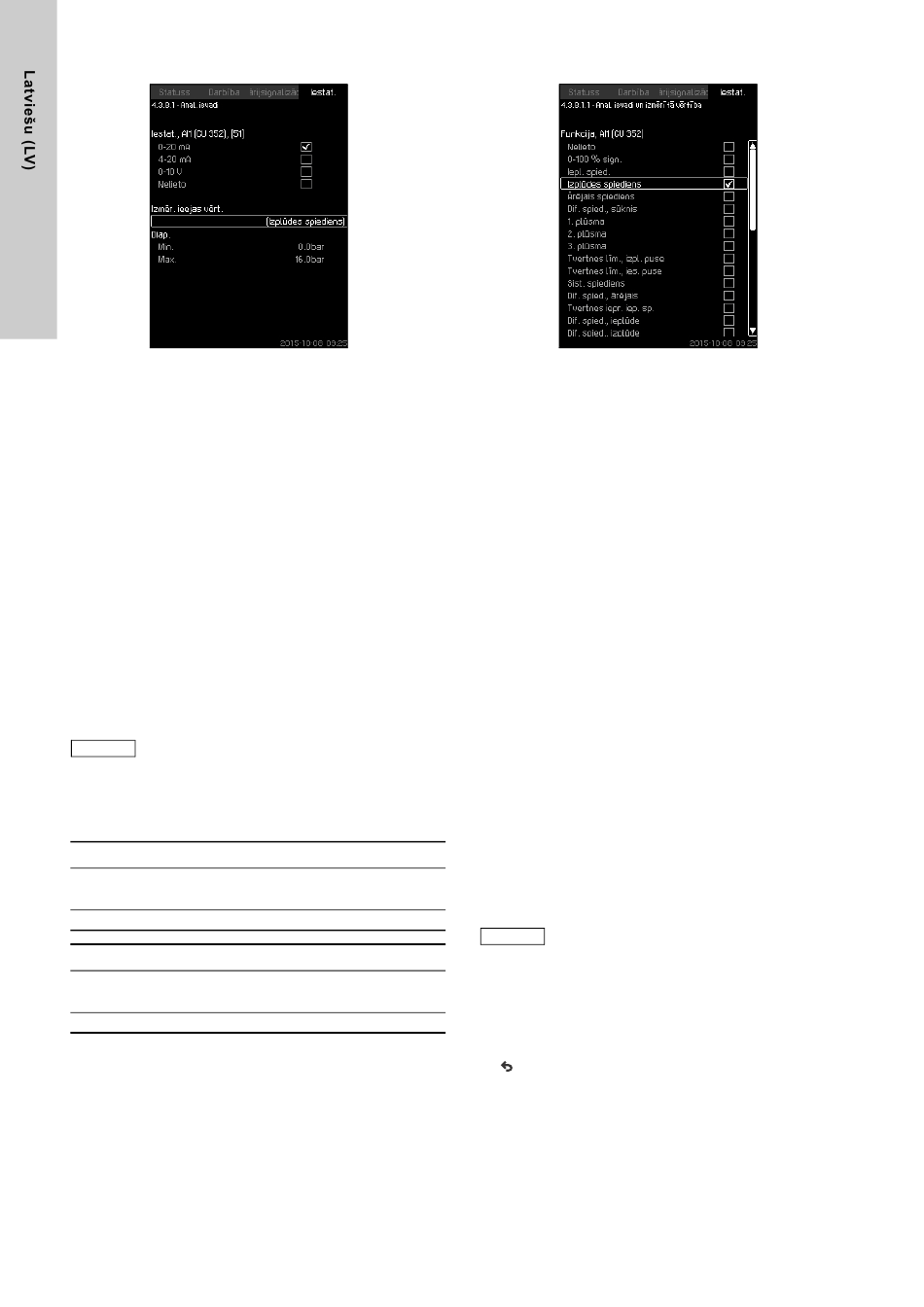

75. ilustr. Anal. ievadi
Apraksts
Analogos ievadus var iestatīt. Katrs displejs ir sadalīts trīs daļās:
• ieejas signāla iestatīšana, piemēram, 4-20 mA,
• mērītā ieejas vērtība (Measured input value), piemēram,
izplūdes spiediens (Discharge pressure),
• sensora/signāla devēja mērīšanas diapazons, piemēram,
0-16 bar.
Iestatīšanas diapazons
Katrā displejā ir iespējams iestatīt šādus parametrus.
• Nelieto
• Range of input signal (ieejas signāla diapazons), 0-20 mA,
4-20 mA, 0-10 V
• Izmēr. ieejas vērt.
• Sensor range (sensora mērīšanas diapazons)
Iestatīšana, izmantojot vadības pulti
• Iestat. > Sekundārās f-cijas > Izsl. f-cija > Anal. ievadi.
Ja analogais ievads ir dezaktivēts, displejā būs
redzama tikai augšējā daļa, t.i., analogā ievada
iestatījums.
Ja ievads ir aktivizēts, ir redzama vidusdaļa, "Izmēr.
Piezīme
ieejas vērt." (mērītā ievada vērtība). Tas dod iespēju
sasaistīt funkciju ar analogo ievadu citā displejā. Ja
analogais ievads ir sasaistīts ar funkciju, CU 352
atgriezīsies analogo ievadu iestatīšanas displejā.
Izgatavotājuzņēmuma iestatījums
Spiediena paaugstināšana
Analogais
Funkcija
ievads
AI1 (CU 352) [51] Izplūdes spiediens
Sildīšana un dzesēšana
Analogais
Funkcija
ievads
AI1 (CU 352) [51] Tās ir izvēlētas iedarbināšanas vednī
866
8.7.30 Anal. ievadi un izmērītā vērtība (4.3.8.1.1 - 4.3.8.7.1)
76. ilustr. Anal. ievadi un izmērītā vērtība
Apraksts
Funkciju var attiecināt atsevišķiem analogajiem ievadiem.
Iestatīšanas diapazons
Ir iespējams izvēlēties vienu funkciju katram analogajam
ievadam. Detalizētu informāciju sk. punktā
parametri.
• Nelieto
• 0-100 % sign.
• Iepl. spied.
• Izplūdes spiediens
• Ārējais spiediens
• Dif. spied., sūknis
• 1. plūsma - 3
• Tvertnes līm., izpl. puse
• Tvertnes līm., ies. puse
• Sist. spiediens
• Dif. spied., ārējais
• Tvertnes iepr. iep. sp.
• Dif. spied., ieplūde
• Dif. spied., izplūde
• Atpakaļg. caurul. t., ārējā
• Spiediencaurules t.
• Atpakaļg. caurul. temp.
• Diferenciālā temperatūra
• Apkārt. vides temp.
• Jauda,1.sūkn. - 6
• Jauda, VFD.
Iestatīšana, izmantojot vadības pulti
Ja izmanto vairākus plūsmas ātrumus, mērītais un
Piezīme parādītais plūsmas ātrums būs noteikto plūsmas
ātrumu summa.
• Iestat. > Sekundārās f-cijas > Izsl. f-cija > Anal. ievadi.
1. Jāizvēlas analogais ievads (Analog input).
2. Jāizvēlas: Izmēr. ieejas vērt..
Parādās displejs 4.3.8.1.1.
3. Jāizvēlas ievads.
4. .
5. Jāiestata sensora minimālā un maksimālā vērtība.
9. Mērīšanas
