8.7.29 Wejścia analogowe (4.3.8.1 - 4.3.8.7)

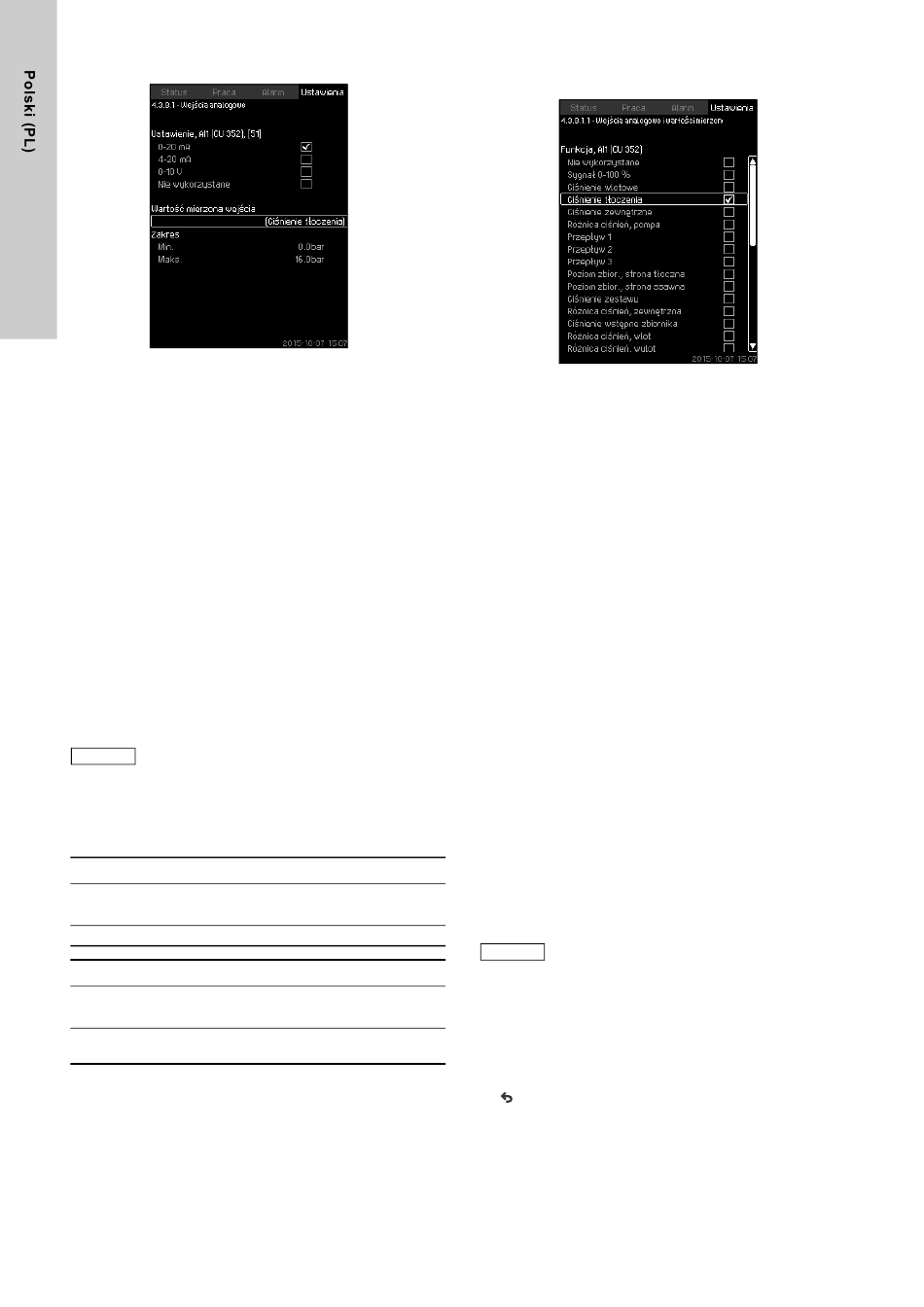

Rys. 75 Wejścia analogowe
Opis
Wejścia analogowe mogą być ustawiane. Każdy obraz jest
podzielony na 3 części:
• Wprowadź sygnał wejścia, na przykład 4-20 mA
• Mierzona wartość wejścia, np. ciśnienie tłoczenia
• Zakres pomiarowy przetwornika/czujnika, np 0-16 bar.
Zakres nastaw
Istnieje mozliwość wprowadzenia następujące parametry
na wyświetlaczu:
• Nie wykorzystane
• Zakres sygnału wejścia, 0-20 mA, 4-20 mA, 0-10 V
• Wartość mierzona wejścia
• Zakres przetwornika.
Ustawianie z panelu sterowania
• Ustawienia > Funkcje pomocnicze > Funkcja stop > Wejścia
analogowe.
Jeżeli wejście analogowe jest nieaktywne na obrazie
będzie pokazana tylko górna część, tj. ustawienia
wejścia analogowego.
Jeżeli wejście jest aktywne, to w środkowej części
pojawi się "Wartość mierzona wejścia". Umożliwia to
RADA
powiązanie funkcji z wejściem analogowym na
następnym obrazie. Jeżeli wejście analogowe
zostało powiązane z funkcją, CU 352 powróci do
obrazu z ustawieniami wejść analogowych.
(ustawienie fabryczne)
Podnoszenie ciśnienia,
Wejście
Działanie
analogowe
AI1 (CU 352) [51] ciśnienie tłoczenia
Ciepłownictwo i chłodnictwo
Wejście
Działanie
analogowe
Ustawienie zostało wybrane w kreatorze
AI1 (CU 352) [51]
uruchomienia
992
8.7.30 Wejścia analogowe i wartość mierzona
(4.3.8.1.1 - 4.3.8.7.1)
Rys. 76 Wejścia analogowe i wartość mierzona
Opis
Funkcja może być powiązana z indywidualnymi wejściami
analogowymi.
Zakres nastaw
Możliwe jest wybranie jednej funkcji dla wejścia analogowego.
Dalsze informacje, patrz rozdz.
• Nie wykorzystane
• Sygnał 0-100 %
• Ciśnienie wlotowe
• Ciśnienie tłoczenia
• Ciśnienie zewnętrzne
• Różnica ciśnień, pompa
• Przepływ 1 - 3
• Poziom zbior., strona tłoczna
• Poziom zbior., strona ssawna
• Ciśnienie zestawu
• Różnica ciśnień, zewnętrzna
• Ciśnienie wstępne zbiornika
• Różnica ciśnień, wlot
• Różnica ciśnień, wylot
• Temp. powrotu, zew.
• Temperatura zasilania
• Temperatura powrotu
• Różnica temperatur
• Temperatura otoczenia
• Moc, pompa 1 - 6
• Moc, VFD.
Ustawianie z panelu sterowania
W przypadku zwiększonej wydajności, wartość
RADA mierzona i wartość pokazana będzie sumą
zdefiniowanej wydajności.
• Ustawienia > Funkcje pomocnicze > Funkcja stop > Wejścia
analogowe.
1. Wybrać wejście analogowe.
2. Wybrać: Wartość mierzona wejścia.
Pokazuje się obraz 4.3.8.1.1.
3. Wybrać wejście.
4. .
5. Ustawić minimalną i maksymalną wartość przetwornika.
9. Parametry pomiarowe.
