8.4.5 Sætpunktsindflydelse (1.2.3)

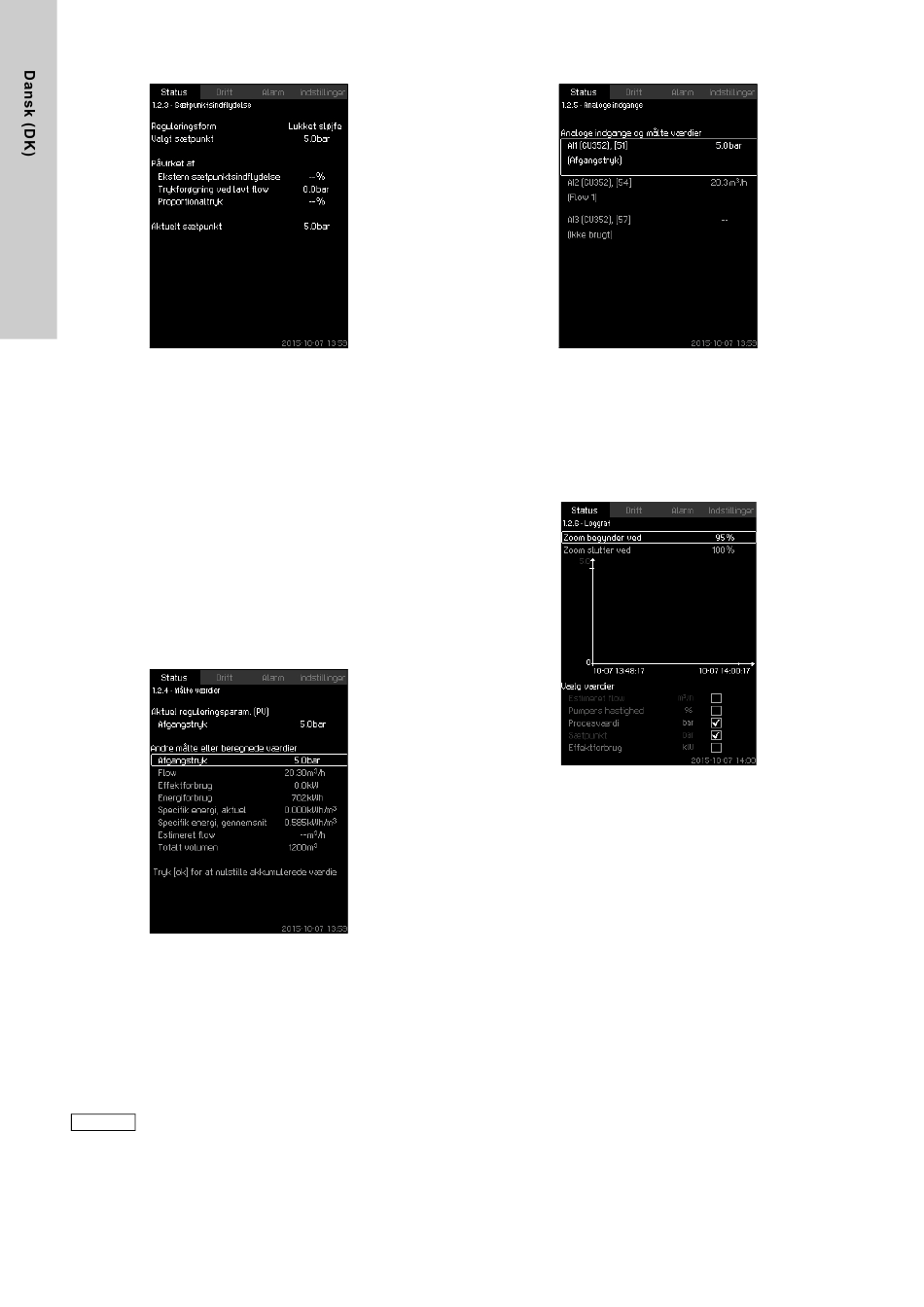

Fig. 11 Sætpunktsindflydelse
Beskrivelse
Det valgte sætpunkt kan påvirkes af parametre. Parametrene
vises i procent fra 0 til 100 % eller som tryk målt i bar. De kan kun
reducere sætpunktet, idet indflydelsen i procent delt med 100 bli-
ver multipliceret med det valgte sætpunkt:
Aktuelt sætpunkt SP =
valgt sætpunkt x indflydelse (1) x indflydelse (2) x ...
Billedet viser parametrene der påvirker det valgte sætpunkt,
og indflydelsen i procent eller som værdi.
Nogle af de mulige parametre kan indstilles i billede Ekstern sæt-
punktsindflydelse (4.1.3). Parameteren "Trykforøgning ved lavt
flow" indstilles som et start/stop-bånd i procent af sætpunktet der
er indstillet i billede Stopfunktion (4.3.1). Parameteren indstilles i
procent i billede Proportionaltryk (4.1.7).
Endelig vises det aktuelle sætpunkt (SP) som er resultatet.
8.4.6 Målte værdier (1.2.4)
Fig. 12 Målte værdier
Beskrivelse
Dette billede viser en generel status over alle målte og beregnede
parametre. I MPC-E-anlæg med en flowmåler vises den speci-
fikke energi som en gennemsnitsværdi og aktuel værdi (gennem-
snit af de sidste minut). Gennemsnitsværdien er baseret på det
akkumulerede flow vist som totalt volumen. Det totale volumen og
gennemsnittet af den specifikke energi kan nulstilles i dette bil-
lede.
Linjerne "Effektforbrug" og "Energiforbrug" vises kun
Bemærk
i Control MPC-E/-EC-anlæg.
272
8.4.7 Analoge indgange (1.2.5)
Fig. 13 Analoge indgange
Beskrivelse
Billedet viser en oversigt over de analoge indgange og de målte
værdier for hver indgang. Se afsnit
(4.3.8), 8.7.29 Analoge indgange (4.3.8.1 to 4.3.8.7)
8.7.30 Analoge indgange og målte værdier (4.3.8.1.1 -
8.4.8 Loggraf (1.2.6)
Fig. 14 Loggraf
Beskrivelse
Billedet kan vise loggede data der er gemt i styringen. Vælg log-
værdier i billede Logværdier (4.4.9). Der kan vises forskellige
værdier, og tidsskalaen kan ændres.
Indstilling via betjeningspanel
Status > Anlæg > Loggraf
1. Indstil i procent:
• Zoom begynder ved
• Zoom slutter ved
2. Vælg værdier.
8.7.28 Analoge indgange
og
4.3.8.7.1).
