8.7.41 Kiinteä imupaine (4.3.22)

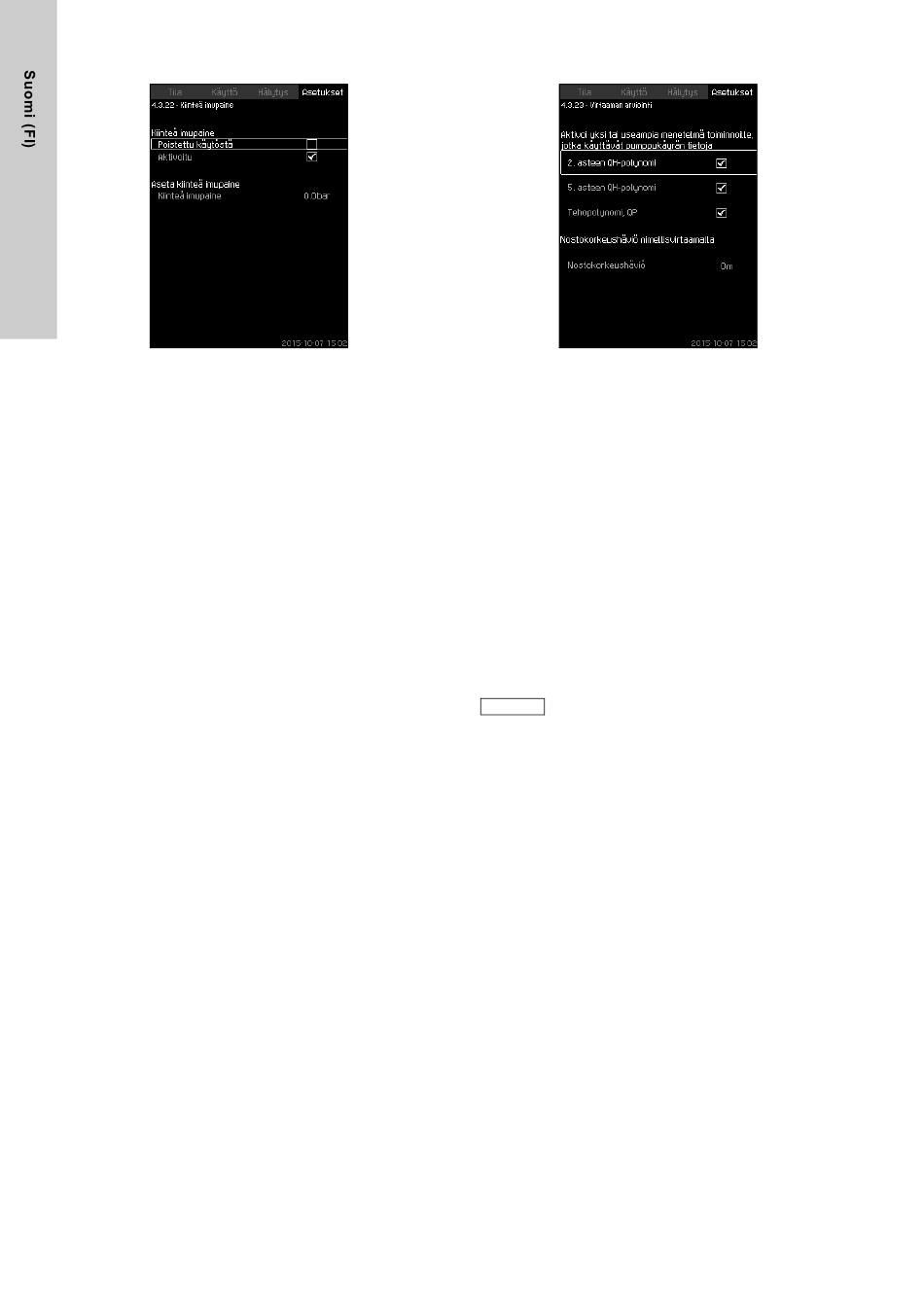

Kuva 91 Kiinteä imupaine

Tätä toimintoa käytetään vain, kun järjestelmään ei ole asennettu

tulopaineanturia ja tulopaine on kiinteä ja tunnettu.

Jos paineenkorotusjärjestelmässä on kiinteä tulopaine, se voi-

daan antaa tällä näytöllä, jotta CU 352 pystyy optimoimaan järjes-

telmän toiminnan ja ohjauksen.

Kiinteä imupaine voidaan asettaa ja toiminto voidaan aktivoida tai

poistaa käytöstä.

Asetus ohjauspaneelista

Asetukset > Toissijaiset toiminnot > Pysäytystoiminto > Kiinteä

Valitse: Aktivoitu / Poistettu käytöstä.

Aseta: Kiinteä imupaine.

Tehdasasetus

Toiminto on poistettu käytöstä.

8.7.42 Virtaaman arviointi (4.3.23)

Kuva 92 Virtaaman arviointi

Kuten kappaleessa

8.7.39 Pumppukäyrän tiedot (4.3.19)

taan, CU 352 pystyy optimoimaan toiminnan pumppukäyrien ja

moottoritietojen mukaisesti. Tältä näytöltä voit valita käyrätyypit,

joita CU 352 käyttää optimointiin, mikäli ne ovat käytettävissä.

Suurilla virtaamilla nostokorkeushäviö voi olla merkittävä pumpun

painelaipan ja paineanturin välillä. Häviö syntyy takaiskuventtii-

leissä ja putkikäyrissä. Järjestelmän virtaaman arvioinnin paran-

tamiseksi on tarpeen kompensoida mitatun ja todellisen pumpun

yli vaikuttavan paine-eron välinen ero. Tämä tehdään syöttämällä

nostokorkeushäviö takaiskuventtiileissä ja putkikäyrissä yhden

pumpun nimellisvirtaamalla.

2. asteen QH-polynomi

5. asteen QH-polynomi

Tehopolynomi, QP

Nostokorkeushäviö

On mahdollista valita useita käyrätyyppejä, koska CU

352 priorisoi ne käytettävissä olevien tietojen perus-

Asetus ohjauspaneelista

Asetukset > Toissijaiset toiminnot > Pysäytystoiminto > Vir-

taaman arviointi.

Tehdasasetus

Kaikki polynomit on valittu.
