9. Parametry pomiarowe
9.1 Typy przetworników
Typy przetworników podane w poniższej tabeli można stosować
do pomiaru wartości w systemie.
Skrót Przetwornik
DPT Przetwornik różnicy ciśnień
DTT Przetwornik różnicy temperatury
FT Przetwornik przepływu
LT Przetwornik poziomu
PT Przetwornik ciśnienia
TT Przetwornik temperatury
9.2 Lista parametrów
W poniższej tabeli pokazane są wartości pomiarowe,
które CU 352 może odbierać poprzez wejścia analogowe.

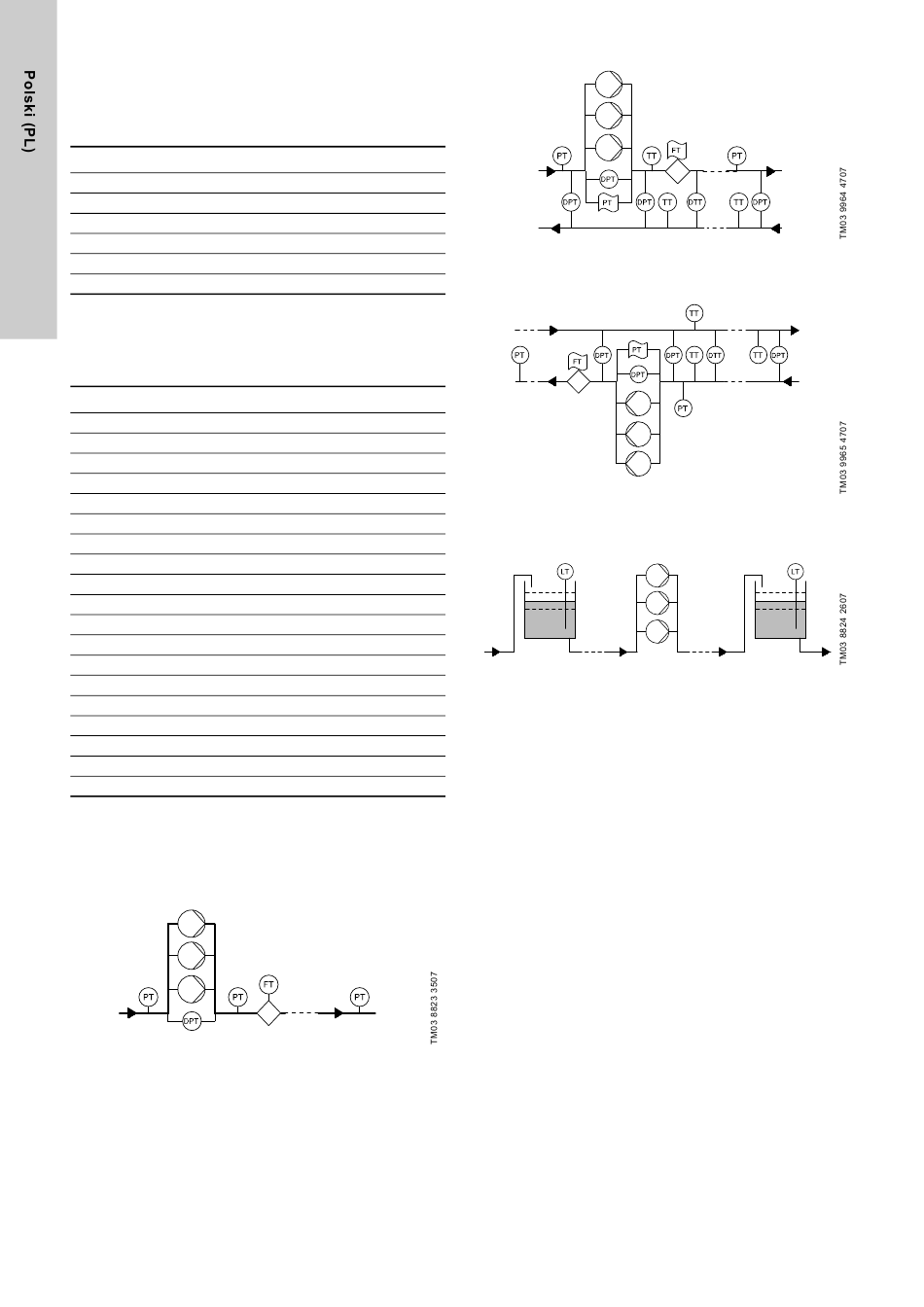

Rysunki 124 do 127 pokazują gdzie wartości mogą być mierzone.
Numer Parametr
1 Wydajność
2 ciśnienie tłoczenia
3 Różnica ciśnień, zewnętrzna
4 Ciśnienie wlotowe
5 Różnica ciśnień, pompa
6 Różnica ciśnień, wlot
7 Różnica ciśnień, wylot
8 Poziom zbiornika, bok wypływu
9 Poziom zbiornika, strona ssawna
10 Temperatura powrotu, zewnętrzna
11 Temperatura rury przepływu
12 Temperatura rury powrotnej
13 różnica temperatury
14 Ciśnienie zewnętrzne
15 Seria 2000, różnica ciśnienia
16 Seria 2000, wydajność
17 Ciśnienie systemowe
Nie pokazane Temperatura otoczenia *
Nie pokazane Sygnał 0-100 % **
* Temperatura otoczenia to temperatura pomieszczenia,
w krórym umieszczono Control MPC.
** Sygnał 0-100 % z zewnętrznego przetwornika. Może to być np.
sygnał 0-10 V.
4
2
5
Rys. 124Podnoszenie ciśnienia,
1012
1
14
11
17
5
6
7
15
Rys. 125Ciepłownictwo i chłodnictwo, pompy na zasilaniu
7
15
14
16
5
Rys. 126Ciepłownictwo i chłodnictwo, pompy na powrocie
9
Rys. 127Kontrola poziomu
16
14
10
3
13
12
11
12
6 13
3
10
17
8
