8.7.53 Pompy poza zakresem obciążenia (4.4.7)

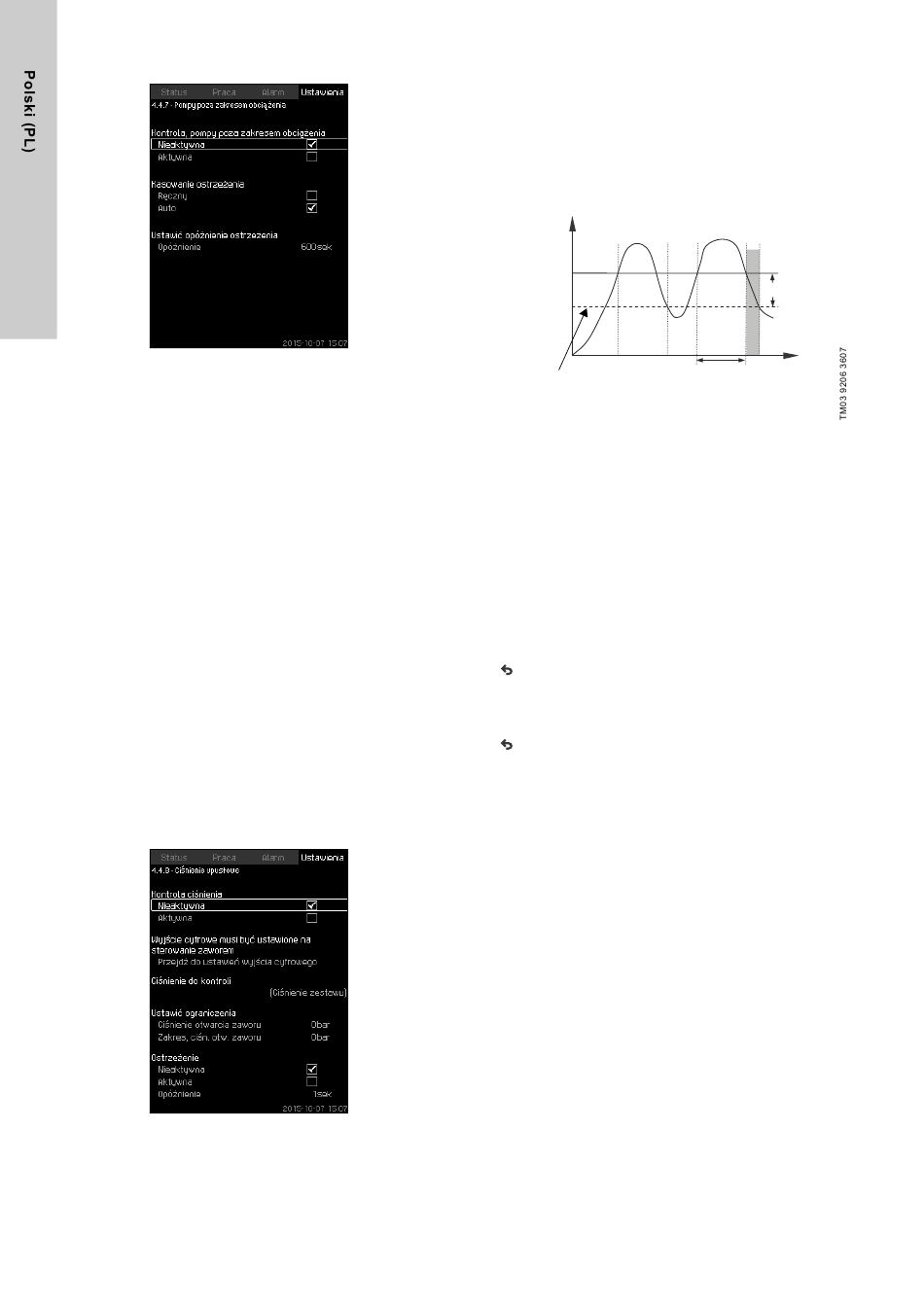

Rys. 103Pompy poza zakresem obciążenia
Opis
Funkcja uaktywnia sygnalizację ostrzeżenia jeżeli punkt pracy
pomp przesunął się poza zdefiniowany zakres. np. jeżeli ciśnienie
wlotowe spadnie poniżej wartości dopuszczalnej może wystąpić
ryzyko kawitacji dla niektórych typów pomp.
Sygnalizacja ostrzeżenia nastąpi po ustawionym czasie
opóźnienia. Możliwe jest ustawienie czy ostrzeżenie będzie
kasowane automatycznie lub ręcznie po powrocie punktu pracy
do zdefiniowanego zakresu obciążenia. Możliwe jest również
ustawienie aktywacji wyjścia przekaźnika w momencie
sygnalizacji ostrzeżenia, i deaktywacji po skasowaniu
ostrzeżenia.
Funkcja ta wymaga kontroli ciśnienia tłoczenia i ciśnienia
wlotowego (mierzonego lub wprowadzonego) lub różnicy
ciśnienia pompy oraz stałego sprawdzania przez CU 352 danych
pompy z pliku GSC lub ręcznie wprowadzonych.
Patrz rozdz. 8.7.39 Dane charakt. pompy
Zakres nastaw
• Ustawienie ręcznego lub automatycznego kasowania.
• Ustawienie opóźnienia ostrzeżenia.
Ustawianie z panelu sterowania
• Ustawienia > Funkcje kontrolne > Pompy poza zakresem
obciążenia > Ręczny / Auto > Ustawić opóźnienie ostrzeżenia.
(ustawienie fabryczne)
Funkcja jest wyłączona.
8.7.54 Ciśnienie upustowe (4.4.8)
Rys. 104Ciśnienie upustowe
Opis
Celem tej funkcji jest zmniejszenie ciśnienia w rurociągach przez
otwieranie zaworu elektromagnetycznego w przypadku
przekroczenia ustawionego ograniczenia.
1004
Jeżeli ciśnienie nie zostanie zmniejszone w ustawionym czasie,
zawór elektromagnetyczny zostanie zamknięty i nastąpi
sygnalizacja ostrzeżenia.
Zakres nastaw
•
•
•
•
•
Ustawianie z panelu sterowania
•
1. Wybrać wyjście cyfrowe.
(4.3.19).
2. Wybrać: Ciśnienie upustowe.
3.
4. Wybrać:
•
•
5.
6. Wybrać i ustawić:
•
•
7. Wybrać: Ostrzeżenie> Nieaktywna / Aktywna.
8. Ustawić: Opóźnienie.
9. Wybrać: Aktywna.
(ustawienie fabryczne)
Funkcja jest wyłączona.
1: Otwarcie zaworu elektromagnetycznego
2: Zamknięcie zaworu elektromagnetycznego
3: Otwarcie zaworu elektromagnetycznego
4: Wygenerowanie ostrzeżenia
5: Zamknięcie zaworu elektromagnetycznego
i reset ostrzeżenia
P [bar]
1
Ciśnienie
otwierające
zawór
Ciśnienie otwierające
zawór minus zakres
Rys. 105Ciśnienie upustowe
Ustawianie wyjścia cyfrowego.
Ustawienie ciśnienia do monitorowania.
Ustawienie ciśnienia otwarcia zaworu.
Ustawienie zakresu ciśnienia otwarcia zaworu.
Ustawienie ostrzeżenia lub alarmu.
Ustawienia > Funkcje kontrolne > Ciśnienie upustowe >
Przejdź do ustawień wyjścia cyfrowego.
x 2.
Ciśnienie do kontroli
Ciśnienie tłoczenia, Ciśnienie zestawu / Ciśnienie zewnętrzne.
.
Ciśnienie otwarcia zaworu
Zakres, ciśn. otw. zaworu.
(Może być ustawione tylko jeżeli ostrzeżenie zostało
włączone.)
2 3 4
5
Pasmo
Czas [s]
Opóźnienie
ostrzeżenia
