8.4.2 Anlæg (1.2)

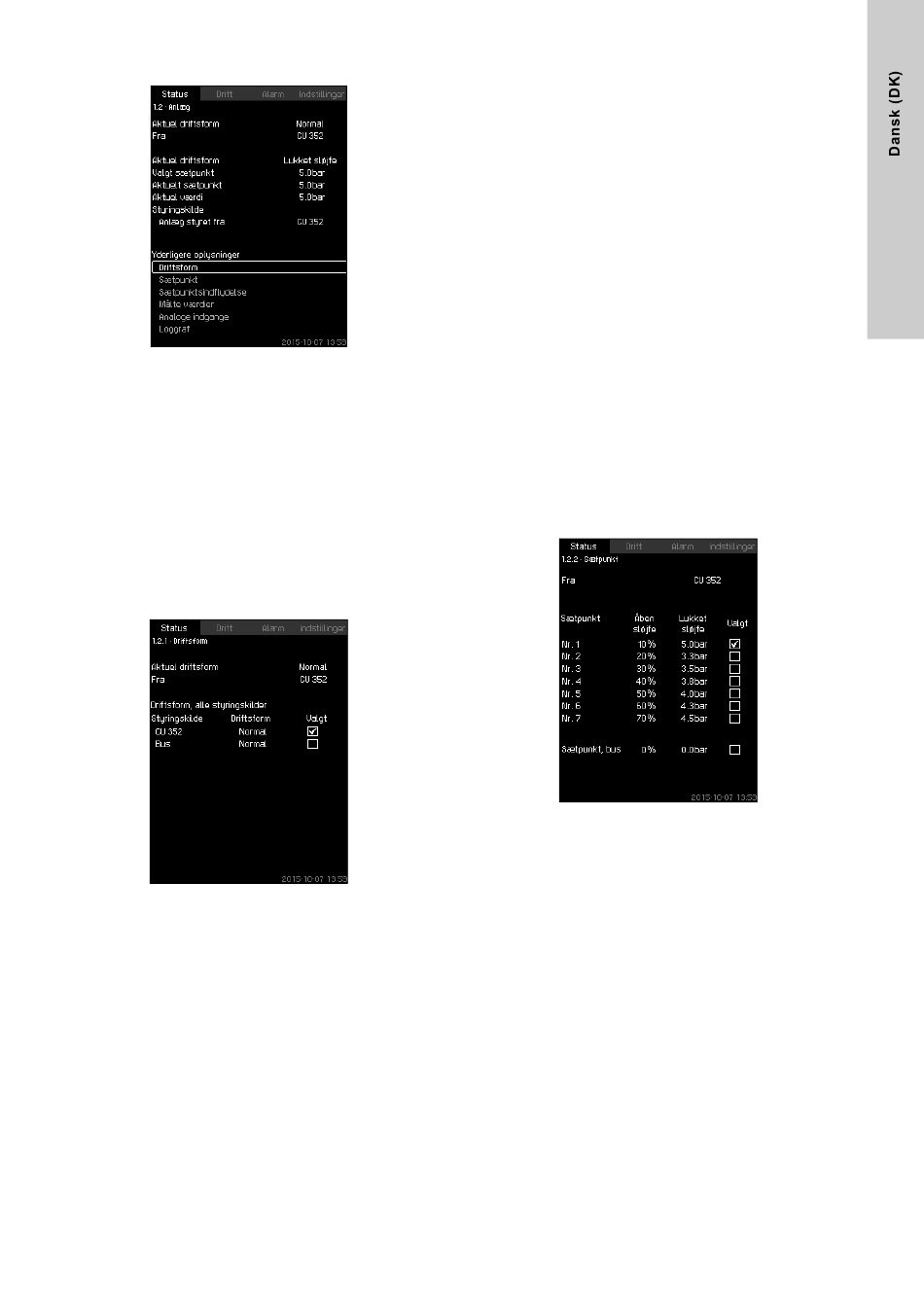

Fig. 8 Anlæg
Beskrivelse
Dette billede viser anlæggets driftstilstand. Det er muligt at gå til
underliggende billeder med detaljer.
Billedet gør det muligt at åbne billeder der viser følgende:
• Driftsform
• Sætpunkt
• Sætpunktsindflydelse
• Målte værdier
• Analoge indgange
• Loggraf
• Batteristatus.
8.4.3 Driftsform (1.2.1)
Fig. 9 Driftsform
Beskrivelse
Dette billede viser anlæggets driftsform, og hvorfra det bliver sty-
ret.
Driftsformer
Anlægget har seks driftsformer:
1. Normal
– Pumperne tilpasser ydelsen til behovet.
2. Maks.
– Pumperne kører med en konstant høj hastighed. Normalt
kører alle pumper med maks. hastighed.
3. Brugerdef.
– Pumperne kører med en konstant hastighed der er indstillet
af brugeren. Normalt er det en ydelse mellem "Maks." og
"Min.".
4. Min.
– Pumperne kører med en konstant lav hastighed.
Normalt kører én pumpe med en hastighed på 70 %.
5. Stop
– Alle pumper er blevet stoppet.
6. Nøddrift
– Pumperne kører efter indstillingen der blev foretaget i billede
Nøddrift (4.3.5).
Den krævede ydelse i disse driftsformer kan indstilles i menu
"Indstillinger":
• Maks.
• Min.
• Brugerdef.
• Nøddrift.
Se afsnit 8.7.35 Min., maks. og brugerdefineret drift (4.3.14)
8.7.25 Nøddrift (4.3.5).
Den aktuelle driftsform kan styres fra fire forskellige kilder.
• fejl
• eksternt signal
• CU 352
• bus.
Styringskilde
Anlægget kan indstilles til at blive fjernstyret via en ekstern bus
(valgmulighed). I så fald skal du indstille et sætpunkt og en drifts-
form via bussen.
I menu "Indstillinger" kan du vælge om CU 352 eller den eksterne
bus skal være styringskilden.
Status på denne indstilling vises i billedet "Driftsform".
8.4.4 Sætpunkt (1.2.2)
Fig. 10 Sætpunkt
Beskrivelse
Billedet viser det valgte sætpunkt og om det kommer fra CU 352
eller en ekstern bus.
Billedet viser også alle syv mulige sætpunkter fra CU 352
(for regulering i lukket og åben sløjfe). Samtidig vises det valgte
sætpunkt.
Da det er et statusbillede, kan der ikke foretages indstillinger.
Sætpunkter kan ændres i menu "Drift" eller "Indstillinger".
Se afsnit 8.7.3 Alternative sætpunkter
og
(4.1.2).
