8.7.31 Digital outputs (4.3.9)

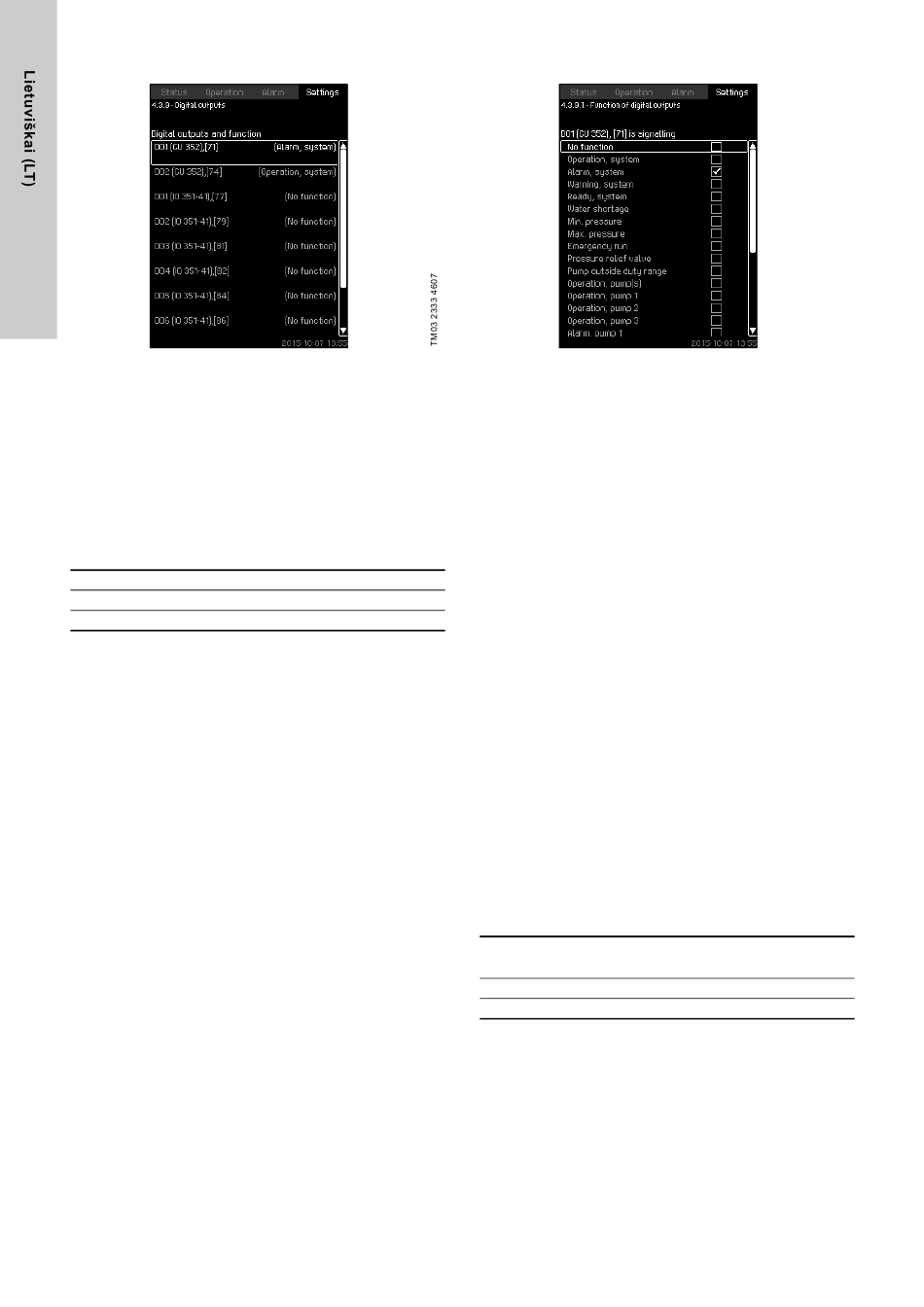

77. pav. Digital outputs
Aprašymas
Gali būti aktyvuoti ir susieti su tam tikra funkcija aštuoni
skaitmeniniai išėjimai.
Standartiškai sistema turi du skaitmeninius išėjimus.
Jei sistema turi IO 351B modulį (papildoma įranga), skaitmeniniai
išėjimai yra 9.
Visi skaitmeniniai išėjimai rodomi taip, kad galima identifikuoti jų
vietą sistemoje.
Pavyzdys
DO1 (IO 351-41) [71]:
DO1 Skaitmeninis išėjimas Nr. 1
(IO 351-41) IO 351B, GENIbus numeris 41
[71] Gnybtas Nr. 71
Daugiau informacijos apie įvairių skaitmeninių išėjimų prijungimą
pateikta prie CU 352 pridedamoje laidų prijungimo schemoje.
804
8.7.32 Function of digital outputs (4.3.9.1 - 4.3.9.16)
78. pav. Function of digital outputs
Aprašymas
Atskiriems išėjimams galima priskirti funkcijas.
Nustatymo galimybės
Kiekviename ekrane galima pasirinkti vieną funkciją.
• No function
• Operation, system
• Alarm, system
• Warning, system
• Ready, system
• Water shortage
• Min. pressure
• Max. pressure
• Emergency run
• Operation, pilot pump
• Operation, backup pump
• Pressure relief valve
• Pump outside duty range
• Operation, pump(s)
• Operation, pump 1 - 6
• Alarm, pump 1
• Alarm, limit 1 exceeded
• Warning, limit 1 exceeded
• Alarm, limit 2 exceeded
• Warning, limit 2 exceeded
• Reduced operation.
Nustatymas valdymo skydeliu
• Nustatymai > Secondary functions > Stop function > Digital
outputs.
Gamyklinis nustatymas
Skaitmeninis
Funkcija
išėjimas
DO1 (CU 352) [71] Alarm, system
DO2 (CU 352) [74] Operation, system
