Ustawianie z panelu sterowania
• Ustawienia > Sterownik główny > Przetwornik główny >
Przejdź do ustawień wejścia analogowego.
Pojawi się obraz Wejścia analogowe (4.3.8).
1. Wybrać wejście analogowe (AI) dla przetwornika głównego
i ustawić parametry.
2. .
3. Wybrać parametr regulacji dla przetwornika głównego.
(ustawienie fabryczne)
Parametrem głównym jest ciśnienie tłoczenia.
Przetwornik podłączony jest do AI1 (CU 352). Inne parametry
główne można wybrać w kreatorze uruchomienia.
8.7.8 Program czasowy (4.1.6)

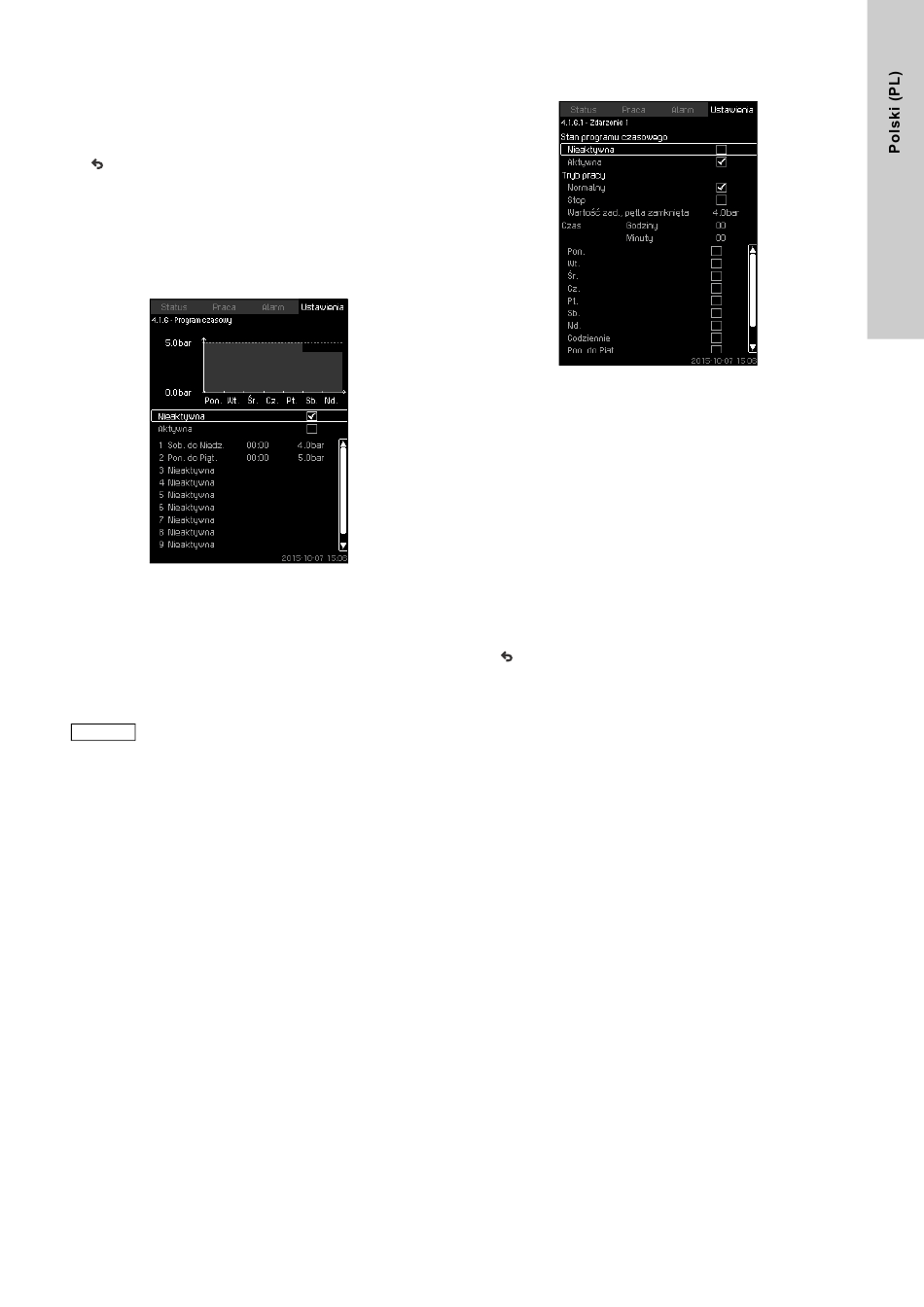

Rys. 45 Program czasowy
Opis
Dzięki tej funkcji możliwe jest ustawienie wartości zadanych oraz
dzień i czas ich aktywacji. Możliwe jest również ustawienie dnia
i czasu wyłączenia systemu.
Jeżeli program czasowy jest wyłączony, wartość zadana
programu pozostanie aktywna.
Jeżeli program czasowy jest aktywny wymagane są
RADA przynajmniej dwa zdarzenia; jedno załączające
system i jedno wyłączające.
Zakres nastaw
• Aktywacja i ustawienia zdarzeń.
Rys. 46 Zdarzenie 1
Ustawianie z panelu sterowania
• Ustawienia > Sterownik główny > Program czasowy.
1. Aktywacja funkcji.
2. Wybrać i zaznaczyć jeden z dziesięciu zdarzeń.
3. Wybrać: Normalny / Stop.
(Jeśli zostanie wybrane "Stop" pominąć punkt 4.)
4. Ustawić: Wartość zad., pętla zamknięta.
5. Ustawić: Czas, Godziny, Minuty.
6. Zaznaczyć dzień w tygodniu, w którym ustawienia zostaną
uaktywnione.
7. Wybrać: Aktywna.
8. Jeśli będzie wprowadzonych kilka zdarzeń należy wykonać
kroki od 2 do 7.
Uwaga: Można ustawić do dziesięciu zdarzeń.
9. .
10. Wybierz: Aktywna.
(ustawienie fabryczne)
Funkcja jest wyłączona.
