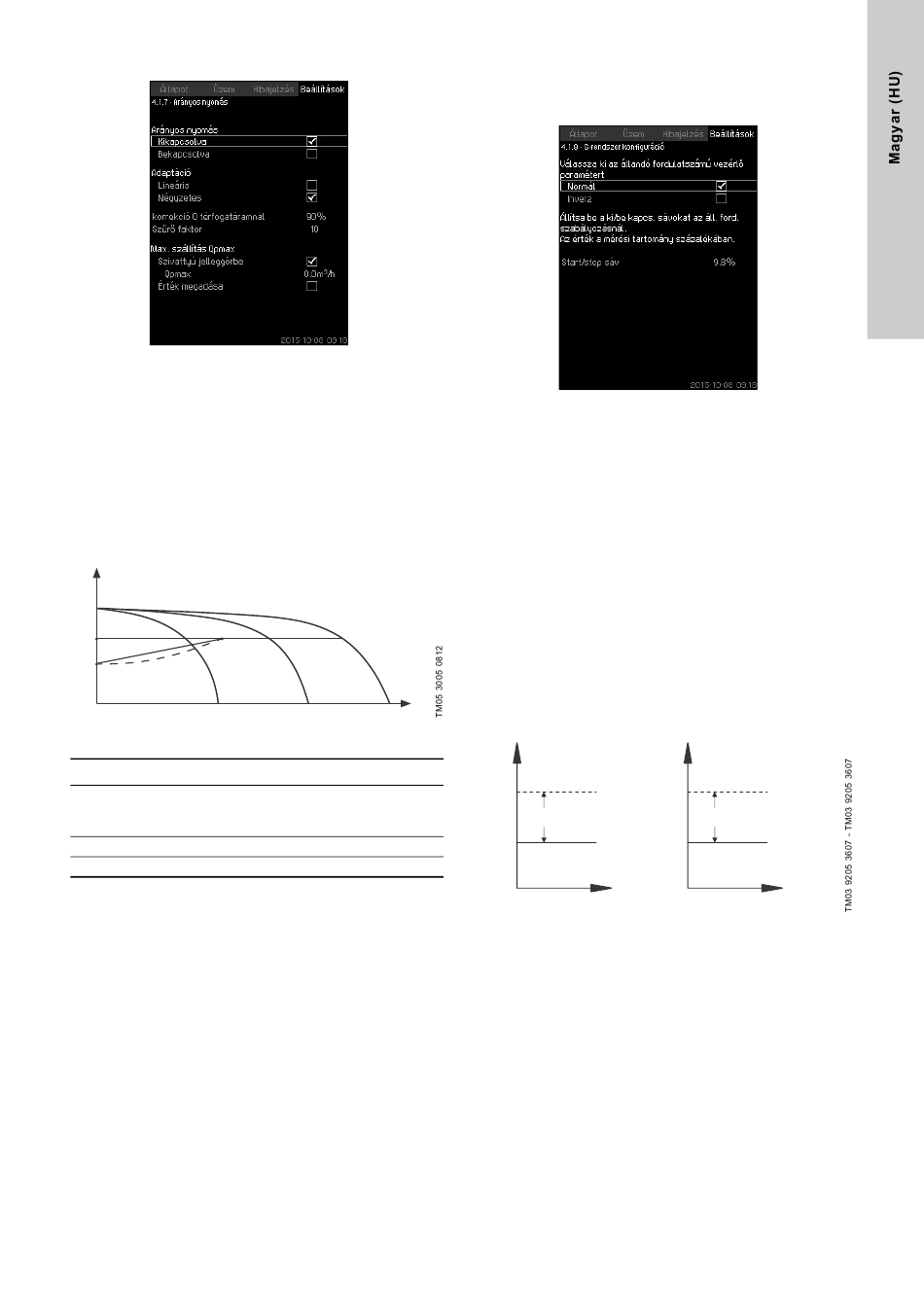

8.7.9 Arányos nyomás (4.1.7)
47. ábra Arányos nyomás
Leírás
A funkció csak nyomásszabályozott rendszerben aktiválható, és
automatikusan állítja az alapjelet az aktuális térfogatáram értékhez,
így kompenzálva az áramlási veszteséget a csővezetékben. Mivel a
legtöbb rendszert túlméretezik térfogatáram szempontjából, így a
becsült maximális térfogatáram (Qpmax) manuálisan megadható.
CR szivattyús rendszerekben a szivattyú görbék segítségével
kiszámítható az alapjelhez tartozó maximális térfogatáram. A szűrő
faktor beállításával megelőzhető a lengés.
A valós csőhálózati görbe közelítése lehet lineáris és négyzetes.
Lásd 47. ábra.
H
C B
A
48. ábra Arányos nyomás
Poz. Leírás
Nyomás 0 térfogatáramnál. Az arányos
A nyomásszabályozási görbe kiindulási pontja
(befolyásolás 0 térfogatáramnál = az alapjel x %-a)
B Qpmax
C Alapjel
A funkció céljai:
• kompenzálni a nyomásveszteséget
• csökkenteni az energiafogyasztást
• növelni a felhasználó komfortérzetét.
Beállítási tartomány
• Szabályozási mód kiválasztása.
• korrekció 0 térfogatáramnál
• Becsült térfogatáram
• Szűrő faktor.
Beállítás a kezelőpanelen
• Beállítások > Elsődleges vezérlő > Arányos nyomás.
1. Válassza ki: Bekapcsolva.
2. Válassza ki:
• Adaptáció
• Lineáris / Négyzetes.
3. Állítsa be: korrekció 0 térfogatáramnál.
4. Állítsa be: Szűrő faktor.
5. Válassza ki: Szivattyú jelleggörbe / Érték megadása.
6. Ha a "Érték megadása"-t választotta, akkor állítsa be
a "Qpmax"-ot.
Gyári beállítás
A funkció inaktív.
8.7.10 S-rendszer konfiguráció (4.1.8)
49. ábra S-rendszer konfiguráció
Leírás
A funkció lehetővé teszi a közvetlenül a hálózatra kapcsolt
szivattyúk akár inverz szabályozását (MPC-S). Beállítható, hogy
a szivattyúk az aktuális értéktől függően induljanak vagy
leálljanak.
Ehhez a funkcióhoz a start/stop sávot be kell állítani.
Lásd 50. ábra.
Normál
Egy szivattyú leáll, ha az aktuális érték magasabb,
mint H + start/stop sáv. És a szivattyú indul, ha az aktuális
set
érték alacsonyabb, mint H
Inverz
Egy szivattyú indul, ha az aktuális érték nagyobb,
mint H + start/stop sáv. És a szivattyú leáll, ha az aktuális érték
set
alacsonyabb, mint H
Normál
Q
H [m]
A szivattyú leáll
Start/stop sáv
H
set
A szivattyú elindul
Idő [sec]
50. ábra Normál és inverz szabályozás
Beállítási tartomány
• Konfiguráció kiválasztása (normál vagy inverz szabályozás).
• Start/stop sáv.
Beállítás a kezelőpanelen
• Beállítások > Elsődleges vezérlő > S-rendszer konfiguráció.
1. Válassza ki: Normál / Inverz.
2. Állítsa be: Start/stop sáv.
Gyári beállítás
Normal.
. Lásd 50. ábra.
set
. Lásd 50. ábra.
set
Inverz
H [m]
A szivattyú elindul
Start/stop sáv
H
set
A szivattyú leáll
Idő [sec]
