Izslēgšanas funkcijas (Stop function) apraksts ir piemērojams
visām spiediena paaugstināšanas sistēmām ar regulējama
ātruma sūkņiem. Sistēmām MPC-S ir visu sūkņu ieslēgšanas/
izslēgšanas vadība saskaņā ar punktā
pārskats doto aprakstu.
H
Iesl/izsl diap.
H
set
Qmin
Iesl./izsl. vadība
Normāla ekspluatācija

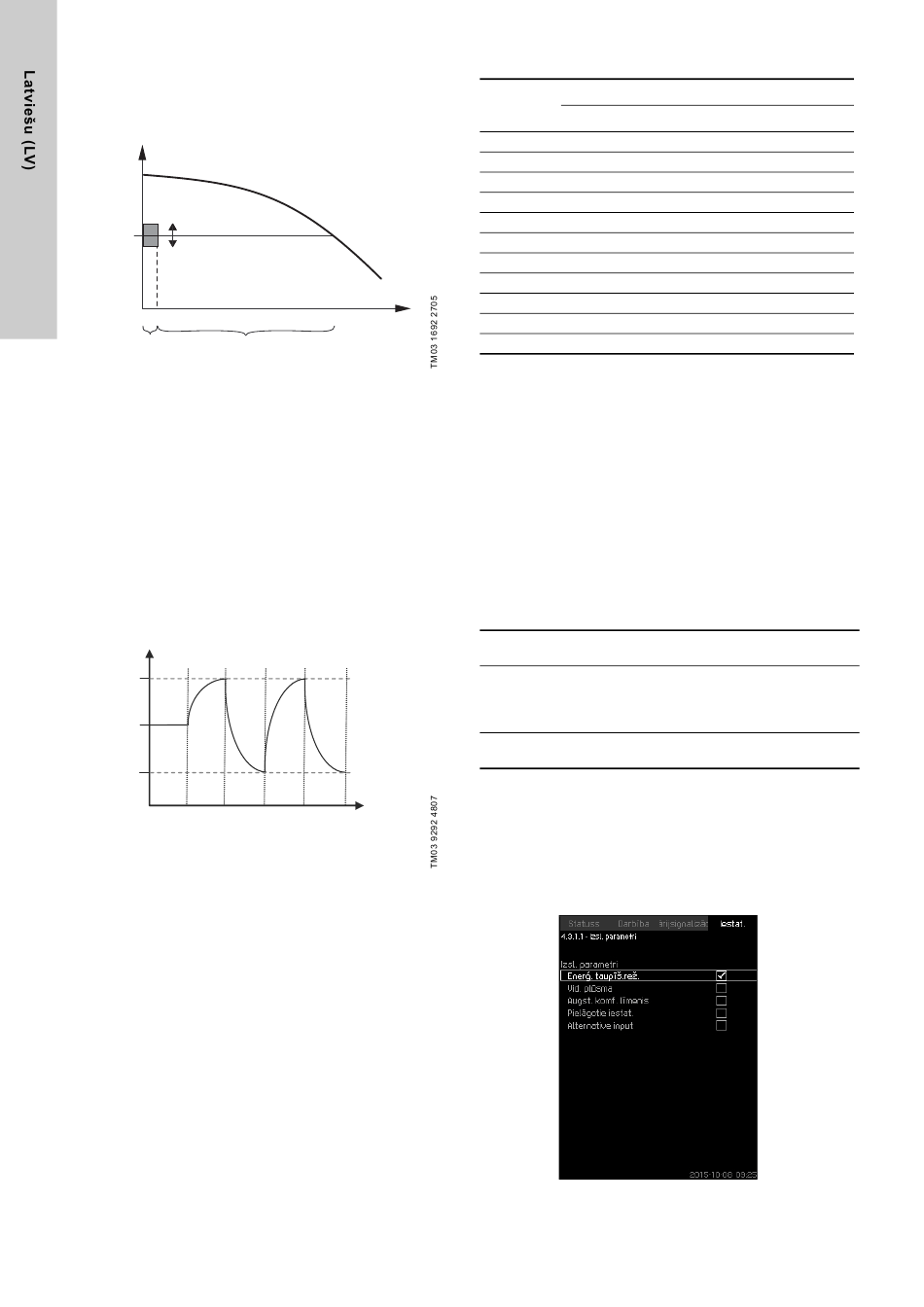

65. ilustr. Iesl/izsl diap.
Kad ir atļauta izslēgšanas funkcija, darbība pastāvīgi tiek
kontrolēta, lai atklātu nelielu plūsmas ātrumu. Kad CU 352 atklāj,
ka nav plūsmas vai plūsmas ātrums ir neliels (Q < Qmin), ierīce
maina pēdējam ekspluatācijā esošajam sūknim konstanta
spiediena darbības vadību uz ieslēgšanas/izslēgšanas vadību.
Pirms izslēgšanas sūknis palielina spiedienu līdz vērtībai, kas
atbilst H plus (sadalījums virs uzdotās vērtības / 100) x iesl./
set
izsl. diapazons. Sūknis tiek atkārtoti iedarbināts, kad spiediens ir
H mīnus (100-sadalījums virs uzdotās vērtības) / 100 x iesl./
set
izsl. diapazons. Sk. 66. ilustrācijā. Iesl./izsl. diapazonu var sadalīt
ap uzdoto vērtību.
H [m]
A B C
Izsl.
Iesl.
Izslēgšana: H + 0,5 x iesl./izsl. diapazons
set
Ieslēgšana: H - 0,5 x iesl./izsl. diapazons
set
66. ilustr. Iesl./izsl. darbība
CU 352 novērtē plūsmas ātrumu, kad sūknis ir izslēgšanas
periodā. Kamēr plūsmas ātrums ir mazāks par Qmin, sūknis
strādās, ieslēdzoties un izslēdzoties. Ja plūsmas ātrums
palielinās virs Qmin, sūknis atgriežas pie normālas darbības,
H . H atbilst faktiskajai uzdotajai vērtībai.
set set
Sk. punktā 8.4.4 Uzd.vērt. (1.2.2).
Neliela plūsmas ātruma atklāšana
Nelielu plūsmas ātrumu var atklāt divos veidos:
• izmantojot tiešu plūsmas mērīšanu ar patēriņa mērītāju vai
patēriņa releju,
• novērtējot plūsmas ātrumu, ja tiek veikta spiediena un ātruma
mērīšana.
Ja spiediena paaugstināšanas sistēma nav savienota ar patēriņa
mērītāju vai patēriņa releju, novērtēšanas funkciju lietos
izslēgšanas funkcija.
Ja neliela plūsmas ātruma noteikšana pamatojas uz plūsmas
novērtējumu, ir nepieciešama attiecīga izmēra diafragmas tvertne
ar noteiktu iepriekšējās piepildīšanas spiedienu.
862
5. Vadības variantu
Q
A: Normāla ekspluatācija
B: Spiediena paaugstināšana
C: Izslēgšana
B C
Laiks [s]
Diafragmas tvertnes izmērs
Ieteicamais diafragmas tvertnes izmērs [litri]
Sūkņa tips
-E
CRI(E) 3 8
CRI(E) 5 12
CRI(E) 10 18
CRI(E) 15 80
CRI(E) 20 80
CR(E) 32 80
CR(E) 45 120
CR(E) 64 120
CR(E) 90 180
CR(E) 120 180
CR(E) 150 180
Iepriekšējās piepildīšanas spiediens
Hydro MPC-E un -F: 0,7 x uzdotā vērtība.
Hydro MPC-S: 0,9 x uzdotā vērtība.
Katra plūsmas novērtējuma laikā (ik pēc 2 minūtēm),
novērtēšanas funkcija izjauks izplūdes spiedienu par ± 10 % no
uzdotās vērtības. Ja šis traucējums nav pieņemams, izslēgšanas
funkcijai jāpamatojas uz tiešu plūsmas mērīšanu ar patēriņa
mērītāju vai patēriņa releju.
Var iestatīt minimālo plūsmas ātrumu, t.i., plūsmas ātrumu, kurā
spiediena paaugstināšanas sistēma maina pēdējā ekspluatācijā
esošā sūkņa iestatījumu uz ieslēgšanas/izslēgšanas vadību.
Ja ir pievienots gan patēriņa mērītājs, gan patēriņa relejs,
pārslēgšanu uz ieslēgšanas/izslēgšanas vadību nosaka ierīce,
kas pirmā atklāj nelielu plūsmas ātrumu.
Iestatīšanas diapazons
Ieslēgšanas/
5-30 %
izslēgšanas diapazons:
2-50 % no viena sūkņa nominālā
plūsmas ātruma (Qnom). (Var iestatīt
Min. plūsmas ātrums:
tikai tad, ja ir izvēlēts tiešs plūsmas
mērījums ar patēriņa mērītāja palīdzību.)
Sadalījums virs uzdotās
0-100 %.
vērtības:
Iestatīšana, izmantojot vadības pulti
Sistēma bez patēriņa releja vai patēriņa mērītāja
• Iestat. > Sekundārās f-cijas > Izsl. f-cija.
• Jāizvēlas: Iespēj..
1. Jāiestata: Iesl/izsl diap..
2. Jāizvēlas: Uz plūsmas aptur. param. iestatīšanu.
Parādās zemāk norādītais displejs.
67. ilustr. Stop parameters (izslēgšanas parametri)
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
