8.7.5 Външно в-ние в-ху раб. т. (4.1.3)

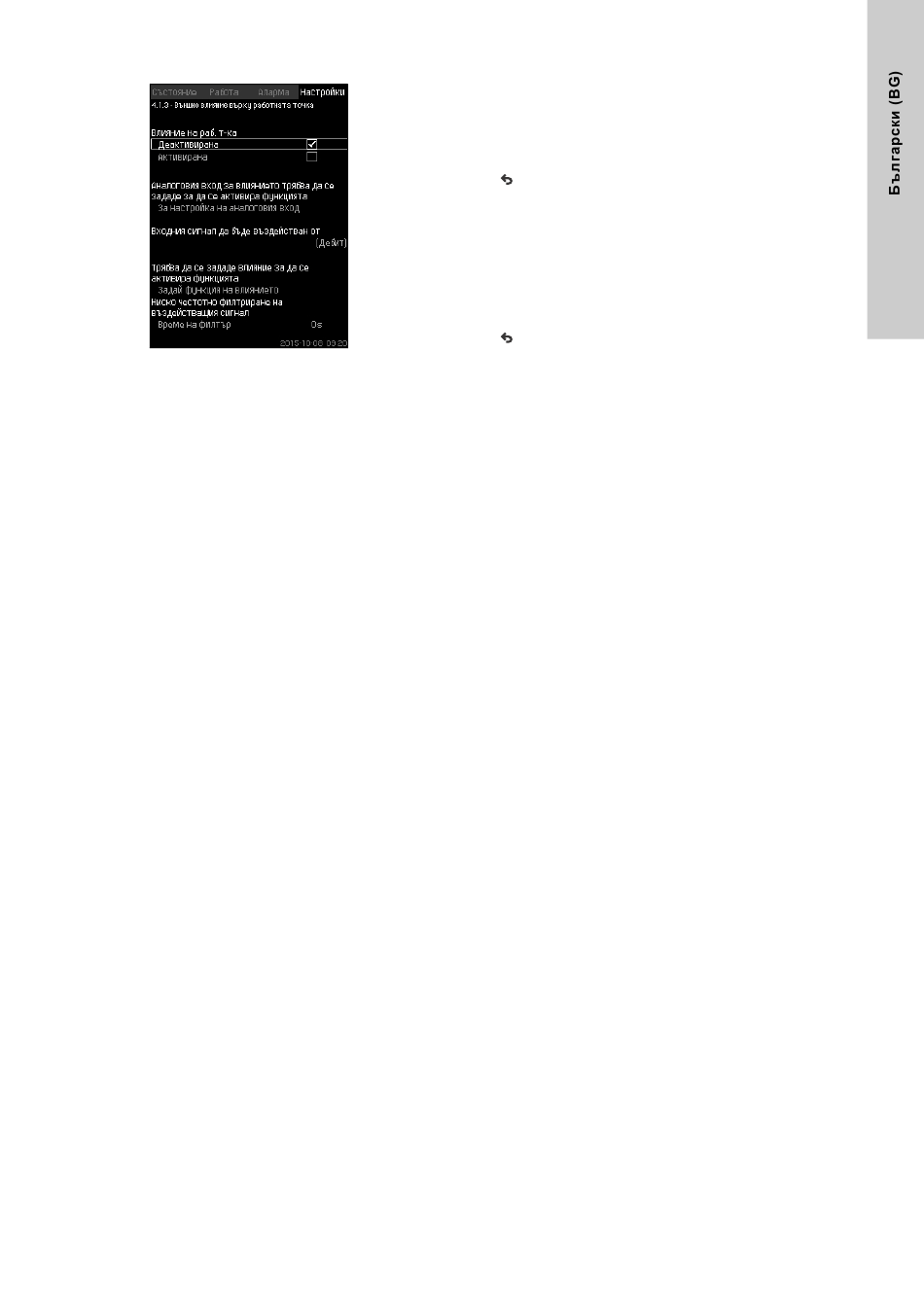

Фиг. 41 Външно в-ние в-ху раб. т.
Описание
Тази функция дава възможност за адаптиране на точката на
настройка под влиянието на измерваните параметри.
Типично, аналогов сигнал от сензор за дебита или
температурата, или от подобен сензор. Раздел
за измерване прави обзор на типовете сензори и възможните
местоположения.
Например точката на настройка може да се адаптира към
параметри, които могат да влияят на изходното налягане или
температурата на системата. Параметри, които влияят на
производителността на система, са показани със стойност в
проценти от 0 до 100 %. Те могат единствено да намаляват
точката на настройка, тъй като стойността на влиянието в
проценти разделена на 100 се умножава по точката на
настройка:
Актуална работна точка (SP) =
избрана работна точка x въздействие (1) x
въздействие (2) x ...
Стойностите на влиянието могат да бъдат задавани
поотделно.
Нискочестотен филтър осигурява изглаждане на измерената
стойност, влияеща на точката на настройка. Това води до
стабилни промени в точката на настройка.
Диапазон на настройване
• Сигнал 0-100 %
• Входно налягане
• Изходно налягане
• Външно налягане
• Диф. налягане, външно
• Диф. налягане, помпа
• Дебит
• Ниво на р-р, наг. страна
• Ниво на р-р, смукат. страна
• Т-ра на връщ. т-ба, външен
• Т-тура на изх. тръба
• Т-ра на връщ. тръба
• Диференц. температура
• Околна температура
• Диференц. температура.
Настройване през контролния панел
• Настройки > Основен контролер >
Външно в-ние в-ху раб. т. > Входния сигнал да бъде
въздействан от.
Появява се списък на наличните параметри.
1. Изберете параметъра, който ще повлияе на работната
точка.
2. .
3. Задайте функция на влиянието.
(Вижте раздел 8.7.6.)
4. Задайте броя точки.
5. Задайте: Външна входна стойност. (Точка 1.)
6. Задайте в проценти: Намали работната точка до.
(Точка 1.)
7. Повторете стъпки от 4 до 6 за всички необходими
параметри.
8. .
9. Задайте в секунди: Време на филтър.
10. Изберете: Активирана.
Фабрична настройка
Функцията е деактивирана.
