8.7.5 Ovlivnění externí požadované hodnoty (4.1.3)

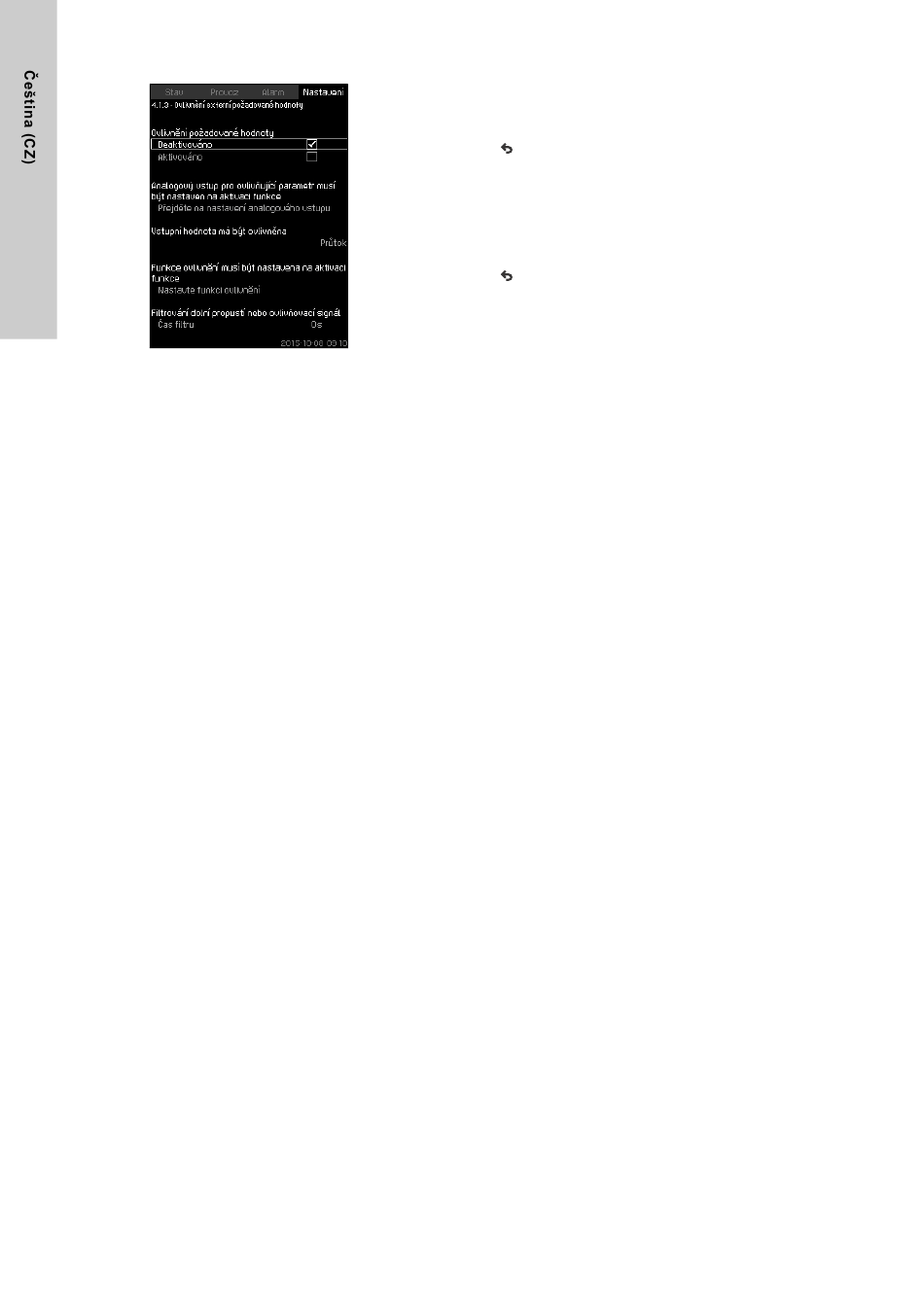

Obr. 41 Ovlivnění externí požadované hodnoty
Popis
Tato funkce umožňuje přizpůsobit požadovanou hodnotu
ponecháním měřicích parametrů ovlivnění požadované hodnoty.
Typický analogový signál z průtokového nebo teplotního
snímače, nebo z podobného snímače. Část
ukazuje přehled typů snímačů a možná umístění.
Například, požadované hodnota může být přizpůsobena
parametrům, které mohou ovlivňovat výtlačný tlak nebo teplotu
systému. Parametry, které mohou ovlivnit výkon systému se
zobrazí jako procenta od 0 do 100 %. Mohou pouze snížit
požadovanou hodnotu, když procentní hodnota ovlivnění
vydělená 100 je násobena požadovanou hodnotou.
Aktuální požadovaná hodnota (SP) =
nastavená požadovaná hodnota x vliv (1) x vliv (2) x ...
Ovlivňující hodnoty lze nastavovat jednotlivě.
Dolní propust zajišťuje zarovnávání měřené hodnoty, která
ovlivňuje požadovanou hodnotu. Tyto výsledky se u stálé
požadované hodnoty mění.
Rozsah nastavení
• Signál 0-100 %
• Vstupní tlak
• Tlak na výtlačné straně
• Externí tlak
• Diferenční tlak, externí
• Diferenční tlak, čerpadlo
• Průtok
• Hladina v nádrži, výtl. strana
• Hladina v nádrži, sací strana
• Teplota ve vratné větvi, externí
• Teplota v přívodní větvi
• Teplota ve vratné větvi
• Diferenční teplota
• Okolní teplota
• Diferenční teplota.
158
Nastavení pomocí ovládacího panelu
•
1. Zvolte parametr, který má ovlivňovat požadovanou hodnotu.
2.
3. Nastavte funkci ovlivnění.
4. Nastavte počet bodů.
5. Nastavte: Externí vstupní hodnota. (Bod 1.)
6. Nastavte jako procenta: Snižte požad. hodnotu na. (Bod 1.)
7. Opakujte kroky 4 až 6 pro všechny požadované parametry.
8.
9. Nastavte jako sekundy: Čas filtru.
10. Zvolte: Aktivováno.
Tovární nastavení
Funkce je blokována.
9. Měřené parametry
Nastavení > Primární regulátor > Ovlivnění externí
požadované hodnoty > Vstupní hodnota má být ovlivněna.
Objeví se seznam dostupných parametrů.
.
(Viz část 8.7.6.)
.
