8.5 Работа (2)
В това меню могат да бъдат задавани основните параметри,
например работна точка, режим на работа, режим на
управление и индивидуално управление на помпите.
8.5.1 Работа (2)
A
C

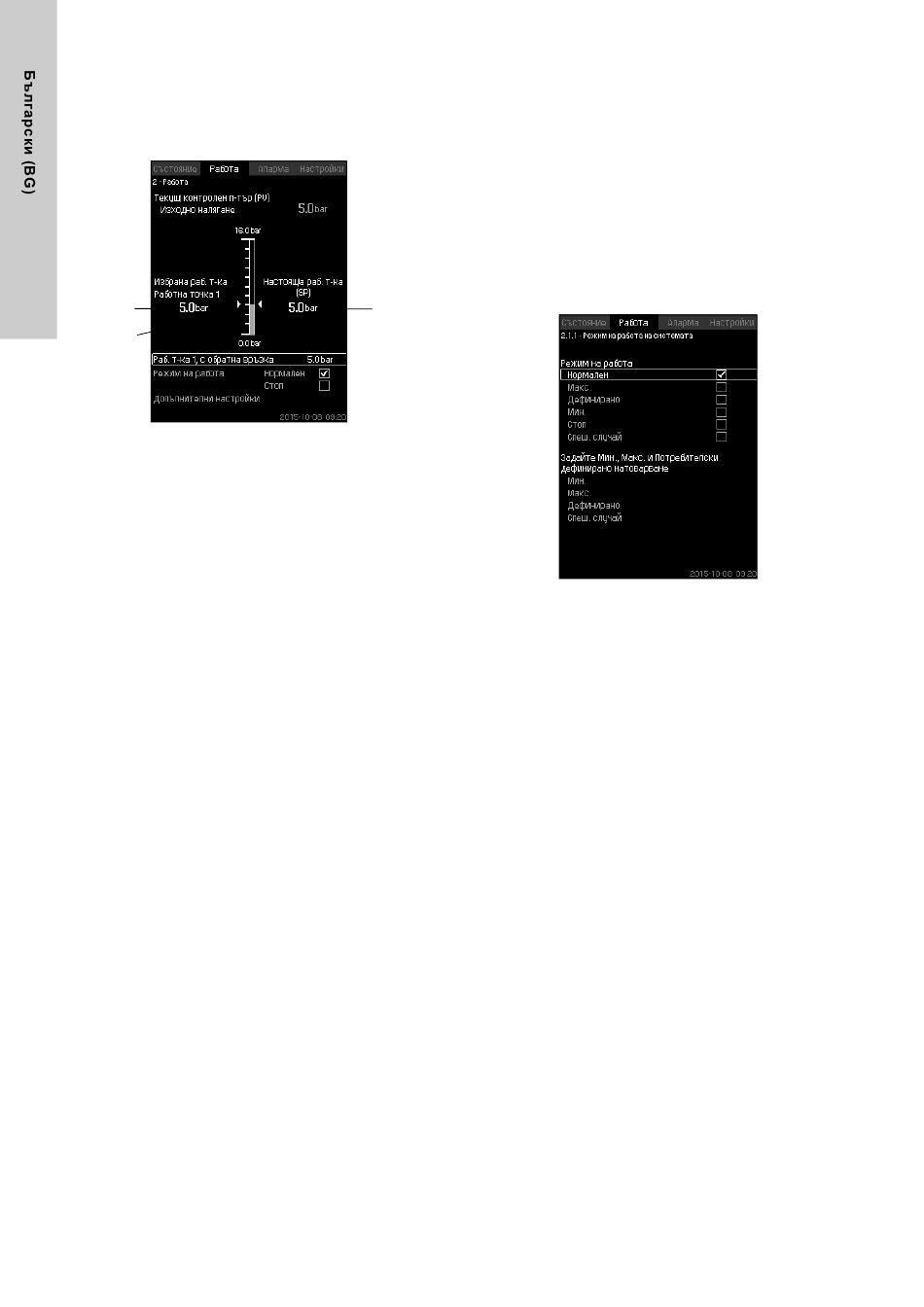

Фиг. 17 Работа
Описание
Колоната показва обхвата на настройката. При управление с
обратна връзка това съответства на обхвата на основния
датчик, в случая 0-16 бара. При управление без обратна
връзка диапазонът на настройване е 0-100 %.
Отляво на колоната е показана основната работна точка 1
(А), т.е. зададената в този екран стойност. Отдясно на
колоната е показана текущата работна точка (В), т.е.
работната точка, използвана от PI контролера като реперна.
Ако не е избрано никакво влияние върху работната точка,
двете стойности съвпадат. Текущо измерената стойност
(налягането на изхода) е показана в сиво в колоната (С).
Вижте раздели 8.7.5 Външно в-ние в-ху раб. т. (4.1.3)
8.7.6 Настройка на функция на влияние
Под екрана има ред от менюто за задаване на работна точка
1 и избор на режим на работа, включително режимите
"Нормален" и "Стоп". Има възможност за избор и на
допълнителни настройки. работен режим на системата,
режим на управление, точка на настройка за управление с и
без обратна връзка, както и управление на помпите
поотделно.
Диапазон на настройване
Работна точка:
Режим на
Диапазонът на измерване на основния
управление с
сензор
обратна връзка:
Режим на
управление без 0-100 %
обратна връзка:
Настройване през контролния панел
Работна точка
• Работа > Раб. т-ка 1, без обратна връзка / Раб. т-ка 1, с
обратна връзка.
Задайте стойността.
Режим на работа
• Работа
Select: Нормален / Стоп.
Допълнителни настройки
• Работа > Допълнителни настройки.
84
Изберете една от настройките по долу:
•
•
•
•
Фабрична настройка
Стойността на точката на настройка е подходяща за
конкретната система. Фабричната настройка може да се
промени в менюто за първоначално включване.
8.5.2 Режим на работа на системата (2.1.1)
B
Фиг. 18 Режим на работа на системата
Описание
Системата може да бъде настроена за шест различни режима
на управление. "Нормален" е типичната настройка. Вижте
и
раздел
(4.1.3.2).
От това меню може да се зададе производителността при
тези режими на работа:
•
•
•
•
Диапазон на настройване
•
•
•
•
•
•
Настройване през контролния панел
•
За да зададете производителността в минимален,
максимален, зададен от потребителя режим или извънреден
режим, маркирайте желания ред в долната част на екрана.
Вижте раздели
Натов. (4.3.14)
Фабрична настройка
Нормален.
Режим на работа на системата
(вижте раздел 8.5.2).
Режим на управление
(вижте раздел 8.5.3).
Алтернативни работни точки
(вижте раздел 8.5.4).
Индивидуално управление на помпите
(вижте раздел 8.5.6).
8.4.3 Режим на работа (1.2.1).
Макс.
Мин.
Дефинирано
Спеш. случай.
Нормален
Макс.
Мин.
Дефинирано
Стоп
Спеш. случай.
Работа > Допълнителни настройки > Режим на работа на
системата > Режим на работа.
8.7.35 Мин., макс. и потребителски дефин.
и 8.7.25 Извънреден режим (4.3.5).
