8.5.6 Pompa 1 - 6 (2.1.4.1 - 2.1.4.6)

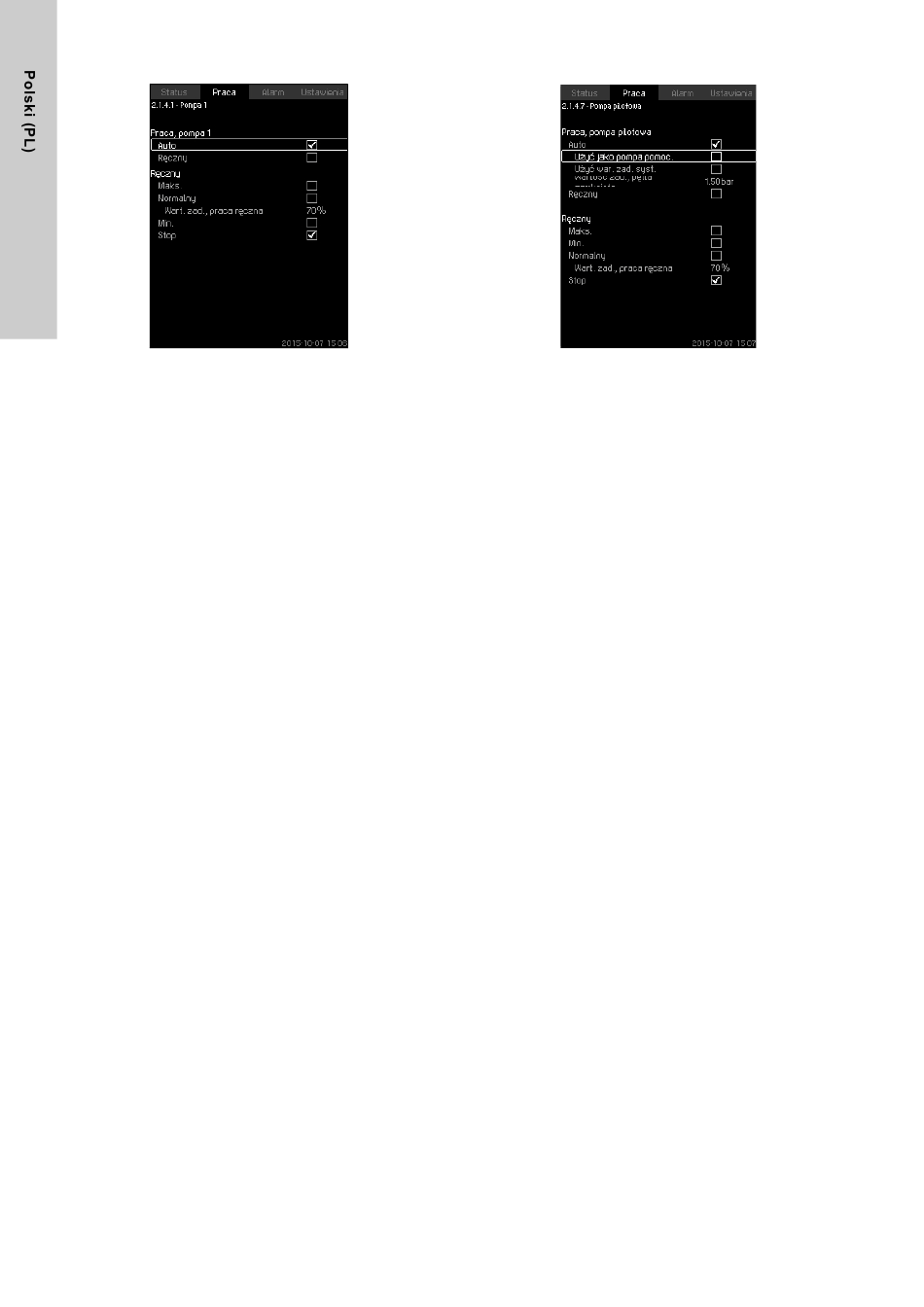

Rys. 29 Pompa 1 - 6
Opis
Obraz pokazuje poszczególne pompy, umożliwiając ustawienie
trybu pracy.
Zakres nastaw
Można wybrać tryb "Auto" lub "Ręczny", jak rownież tryb pracy
pompy pracującej w trybie ręcznym - ""Maks., "Normalny", "Min."
lub "Stop". Dla pomp pracujących w trybie zał/wył można wybrać
tylko "Normalny" lub "Stop".
Ustawianie z panelu sterowania
• Praca > Dalsze ustawienia > Indywidualne sterowanie pompy.
1. Wybrać pompę.
2. Wybór kasowania: Auto / Ręczny.
3. Ręczny: Wybór trybu pracy.
Normalny: Ustawić wartość zadaną.
(ustawienie fabryczne)
Auto.
972
8.5.7 Praca, pompa pilotowa (2.1.4.7)
Rys. 30 Praca, pompa pilotowa
Opis
Ten obraz będzie pokazany tylko w przypadku, gdy system taki
został skonfigurowany z pompą pilotową.
Możliwe jest ustawienie trybu pracy i wartości zadanej dla pompy
pilotowej.
Zakres nastaw
Auto
Możliwe jest wybranie, czy pompa pilotowa ma być używana jako
pompa rezerwowa. Jeśli pompa pilotowa zostanie wybrana jako
pompa rezerwowa, to uruchomi się ona w momencie kiedy
główne pompy osiągną 100 % prędkości obrotowej i nadal nie
będą w stanie osiągnąć lub utrzymać wartości zadanej.
Wartość zadana pompy pilotowej może być również ustawiona na
taką samą wartość jak dla pomp głównych wybierając "Użyć war.
zad. syst." lub inną wartość.
Ręczny
Maks., Normalny, Min., Stop.
Ustawianie z panelu sterowania
• Praca > Dalsze ustawienia > Indywidualne sterowanie pompy
> Pompa pilotowa.
Wybrać kasowanie: Auto / Ręczny.
Auto
1. Wybrać w przypadku kiedy pompa ma być również używana
jako pompa rezerwowa (możliwe tylko w przypadku , gdy
system nie jest wyposażony w pompę rezerwową).
2. Wybrać "Użyć war. zad. syst." lub wprowadzić wartość
zadaną.
Ręczny
1. Wybór trybu pracy.
2. Normalny: Ustawić wartość zadaną.
(ustawienie fabryczne)
Auto.
Użyć war. zad. syst.
