7.1 Displėjus
D

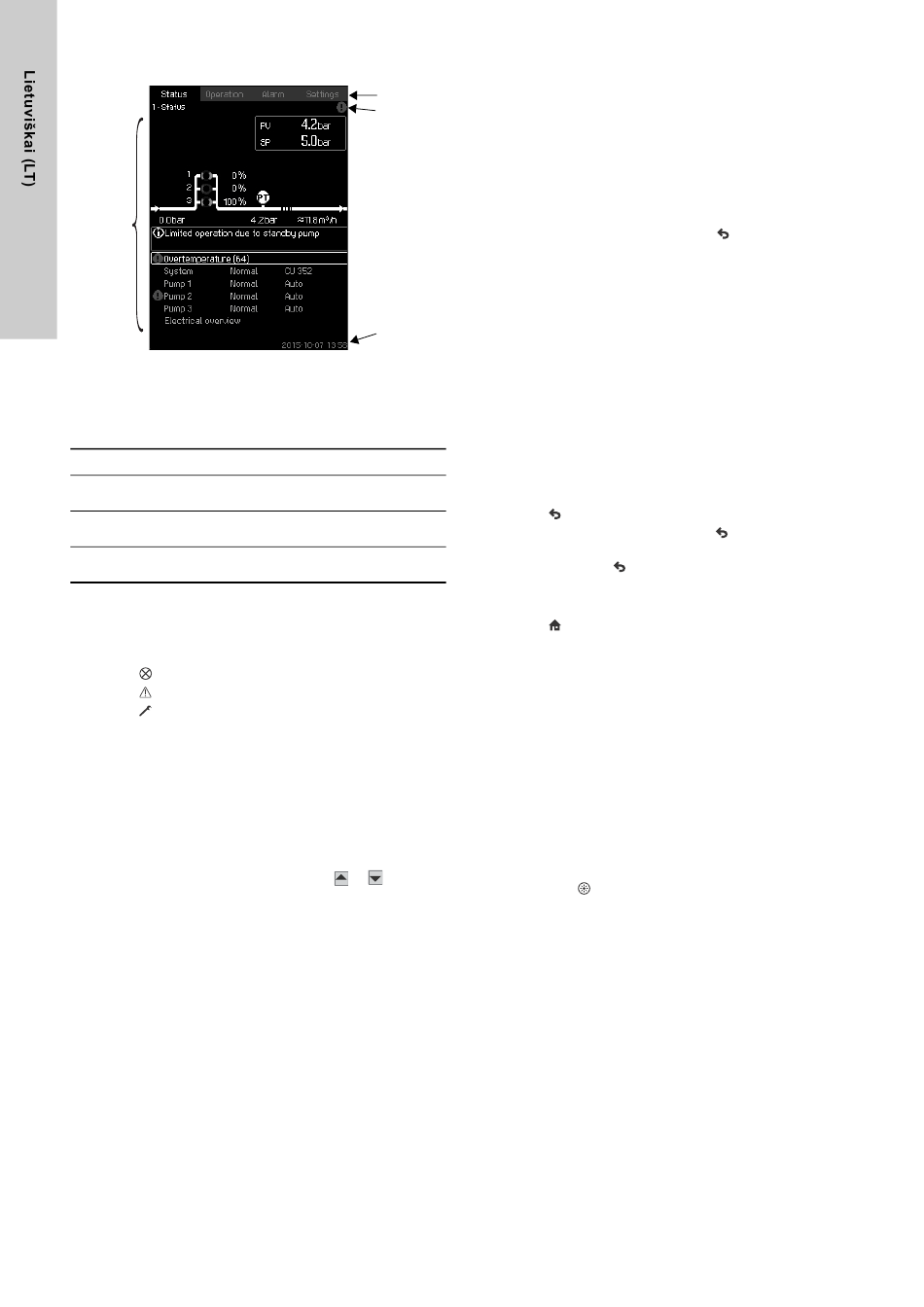

5. pav. Displėjaus struktūra
7.1.1 Meniu eilutė
Meniu eilutė (A) parodyta 5 pav.
Displėjuje rodomi keturi pagrindiniai meniu:
Būsena Rodoma sistemos būsena
Darbo parametrų, pvz., kontrolinės vertės,
Darbas
keitimas
Aliarmų registras, padedantis išsiaiškinti
Alarmas
sutrikimų priežastis
Nustatymų keitimas (šis meniu gali būti
Nustatymai
apsaugotas slaptažodžiu)
7.1.2 Viršutinė eilutė
Viršutinė eilutė (B) parodyta 5
• ekrano numeris ir pavadinimas (kairėje)
• pasirinktas meniu (kairėje)
• simbolis , jei yra aliarmas (dešinėje)
• simbolis , jei yra įspėjimas (dešinėje)
• simbolis , jei yra pasirinkta techninės priežiūros kalba
(dešinėje)
7.1.3 Grafinė iliustracija
Grafinė iliustracija (D), priklausomai nuo padėties meniu
struktūroje, gali rodyti būseną, indikacijas ar kitus elementus.
Iliustracija gali rodyti visą sistemą arba jos dalį ir įvairius
nustatymus.
7.1.4 Paslinkimo juostelė
Jei iliustracijos elementų sąrašas netelpa ekrane, paslinkimo
juostelėje ekrano dešinėje pasirodo simboliai
Šie simboliai leidžia sąrašą perstumti aukštyn ir žemyn.
7.1.5 Apatinė eilutė
Apatinėje eilutėje (C) rodoma data ir laikas.
770
A
B
C
pav. Joje rodoma:
ir .
7.2 Mygtukai ir indikatoriai
CU 352 mygtukai (poz. 2-10, 4
7.2.1 Rodyklė į dešinę (poz. 2)
Spaudžiant [>] pereinama į kitą meniu struktūros meniu.
Paspaudus [>], kai yra paryškintas meniu "Nustatymai", grįžtama
į meniu "Būsena".
7.2.2 Pagalba (poz. 3)
Jei šis simbolis šviečia, paspaudus mygtuką bus parodytas
paaiškinimas apie einamuoju metu rodomą ekraną.
Pagalbos tekstas uždaromas paspaudus
7.2.3 Aukštyn ir žemyn (poz. 4 ir 5)
Spaudžiant [ ∨ ] ir [ ∧ ], judama sąrašu aukštyn ir žemyn.
Kai tekstas yra rėmelyje, jį galima pasirinkti paspaudžiant [ok].
Jei tekstas yra pažymėtas ir paspaudžiama [ ∧ ], pažymimas
aukščiau esantis tekstas. Jei tekstas yra pažymėtas ir
paspaudžiama [ ∨ ], pažymimas žemiau esantis tekstas.
Jei paspaudžiama [ ∨ ], kai yra pažymėta paskutinė sąrašo eilutė,
pažymima pirma sąrašo eilutė.
Jei paspaudžiama [ ∧ ], kai yra pažymėta pirma sąrašo eilutė,
pažymima paskutinė sąrašo eilutė.
7.2.4 Plius ir minus (poz. 6 ir 7)
Spaudžiant [+] arba [–], vertė padidinama arba sumažinama.
Išsaugoma paspaudžiant [ok].
7.2.5 Atgal (poz. 8)
Paspaudus , meniu struktūroje grįžtama vienu ekranu atgal.
Jei vertė buvo pakeista ir paspaudžiama
neišsaugoma. Taip pat žr. skyrių
Jei prieš paspaudžiant , paspaudžiama [ok], nauja vertė
išsaugoma. Taip pat žr. skyrių 7.2.7 Gerai (poz.
7.2.6 Pradžia (poz. 9)
Paspaudus , grįžtama į meniu "Būsena".
7.2.7 Gerai (poz. 10)
Naudokite mygtuką kaip įvesties (enter) mygtuką.
Mygtukas taip pat naudojamas pradedant nustatyti vertę.
Jei vertė pakeičiama, kad pakeitimas būtų išsaugotas, reikia
paspausti [ok].
7.2.8 Indikatoriai (poz. 11 ir 12)
Valdymo skydelyje yra žalias ir raudonas indikatoriai.
Žalias indikatorius šviečia, kai sistema dirba, ir mirksi, kai sistema
yra sustabdyta.
Raudonas indikatorius šviečia, jei yra aliarmas arba įspėjimas.
Sutrikimą galima išsiaiškinti per aliarmų sąrašą.
7.2.9 Šviesumas (poz. 13)
Šiuo mygtuku galima pakeisti displėjaus šviesumą.
1. Paspauskite .
2. Keiskite šviesumą spausdami [+] arba [–].
7.2.10 Foninis apšvietimas
Jei 15 minučių nepaspaudžiamas joks mygtukas, foninis skydelio
apšvietimas užgęsta ir rodomas pirmasis meniu "Būsena"
ekranas.
Paspaudus bet kurį mygtuką foninis apšvietimas vėl įsijungia.
pav.) veikia, kai jie šviečia.
.
, nauja vertė
7.2.7 Gerai (poz. 10).
