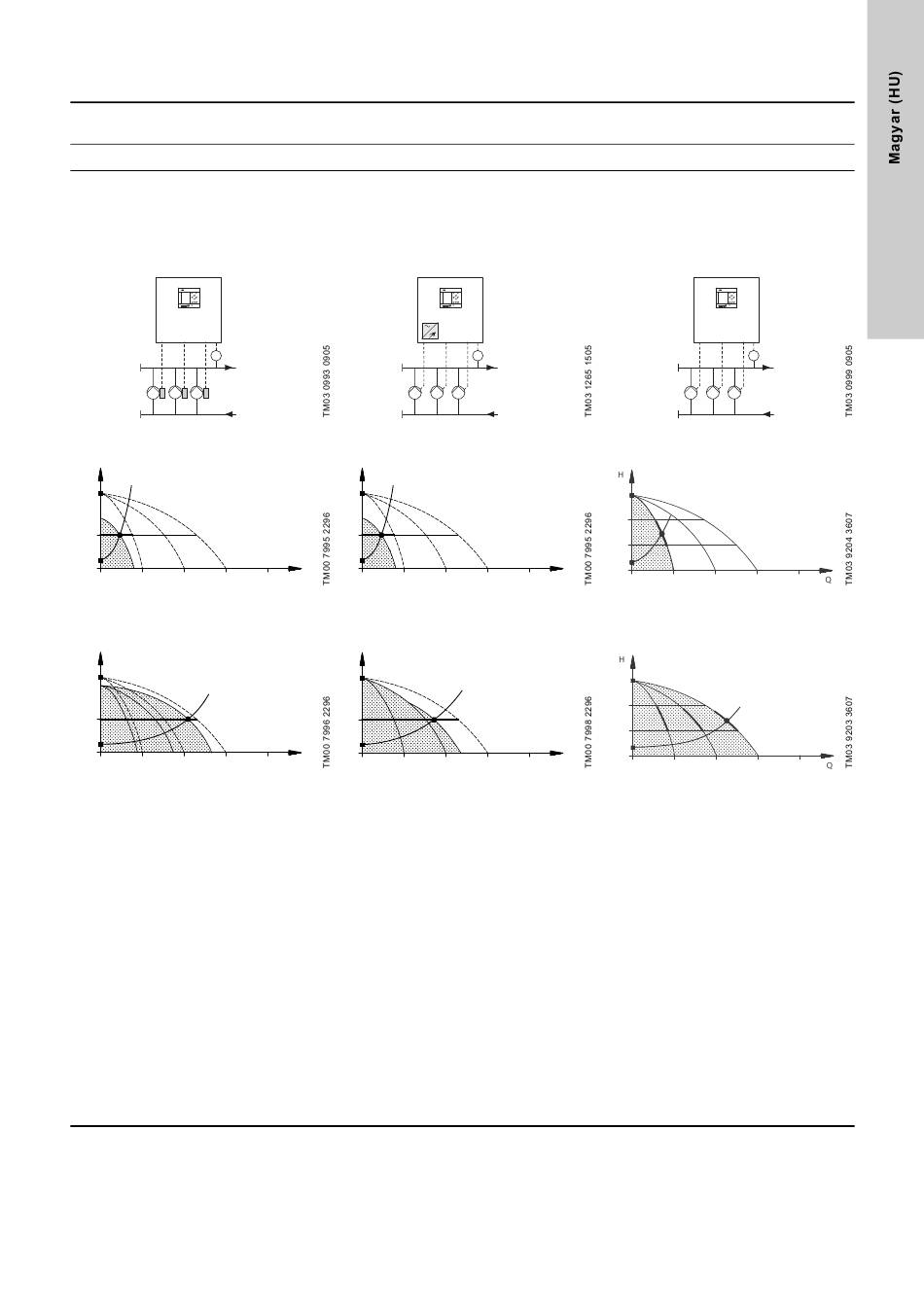

5. Vezérlés változatok áttekintése
Az alábbi példák nyomásfokozó rendszerekre vonatkoznak.
Fordulatszám szabályozott szivattyús
rendszerek
Control MPC-E/-EC
E: Control MPC három E-szivattyúval.
EC: Control MPC három szivattyúhoz,
minden szivattyú egy darab szekrénybe
épített Grundfos CUE frekvenciaváltóhoz
csatlakoztatva.
PT
Egy E-szivattyú üzemel.
H
H
set
Három E-szivattyú üzemel.
H
H
set
• A Control MPC-E/EC állandó kimenő
nyomást tart fenn a szivattyúk folyamatos
fordulatszám-szabályozásával.
• Az igényelt rendszerteljesítmény
beállítása a szükséges számú szivattyú
be- és kikapcsolásával, valamint az
üzemelő szivattyúk párhuzamos
vezérlésével történik.
• A szivattyúváltás automatikus,
a terheléstől, időtől és hibától függ.
• Minden üzemben lévő szivattyú azonos
fordulatszámon működik.
• Az üzemelő szivattyúk száma
a szivattyúk energiafogyasztásától is
függ. Ha mindössze egy szivattyúra van
igény, akkor is két szivattyú fog üzemelni,
amennyiben ez alacsonyabb
energiafelvételt eredményez.
Ehhez szükséges a szivattyú
nyomáskülönbségének mérése, illetve
rendelkezésre kell álljanak a szivattyú
jelleggörbe adatai a vezérlőben.
Egy darab CUE frekvenciaváltóról
megtáplált szivattyús rendszerek
Control MPC-F
Control MPC három szivattyúhoz, az
összes szivattyú egy darab szekrénybe
épített Grundfos CUE frekvenciaváltóhoz
csatlakoztatva. A fordulatszám
szabályozott üzemmód a szivattyúk
között váltakozik.
Egy szivattyú egy külső Grundfos CUE
frekvenciaváltóhoz csatlakozik.
H
H
set
Q
Egy szivattyú csatlakozik egy külső
Grundfos CUE frekvenciaváltóhoz és két
szivattyú közvetlenül a hálózatról üzemel.
H
H
set
Q
• A Control MPC-F állandó nyomást
biztosít az egyik szivattyú
fordulatszámának folyamatos
szabályozásával a külső Grundfos CUE
frekvenciaváltó segítségével.
A fordulatszám szabályozott üzemmód
a szivattyúk között váltakozik.
• Elsőként mindig a Grundfos CUE
frekvenciaváltóra kapcsolt szivattyú indul
el. Ha a nyomást nem képes tartani
a szabályozott gép, egy vagy két
hálózatra kapcsolódó szivattyú is beindul.
• A szivattyúváltás automatikus,
a terheléstől, időtől és hibától függ.
Közvetlenül a hálózatra csatlakozó
Control MPC három hálózatról üzemelő
szivattyúval.
PT
Egy hálózatról üzemelő szivattyú üzemel.
H
stop
H
set
Q
Három közvetlenül a hálózatra
csatlakoztatott szivattyú üzemel.
H
stop
H
set
Q
• A Control MPC-S közel állandó nyomást
biztosít a szükséges számú szivattyú
be/ki kapcsolásával.
• A szivattyúk működési tartományát H
és H
stop
meg.
• A szivattyúváltás automatikus,
a terheléstől, időtől és hibától függ.
szivattyús rendszerek
Control MPC-S
PT
set
(kikapcsolási nyomás) határozza
