9. Matuojami parametrai
9.1 Daviklių tipai
Sistemos verčių matavimui gali būti naudojami žemiau pateiktoje
lentelėje nurodytų tipų davikliai.
Abreviatūra Daviklis
DPT Diferencialinio slėgio daviklis
DTT Diferencialinės temperatūros daviklis
FT Debito daviklis
LT Lygio daviklis
PT Slėgio daviklis
TT Temperatūros daviklis
9.2 Parametrų sąrašas
Žemiau pateiktoje lentelėje nurodyta, kokias matuojamas vertes
CU 352 gali priimti per savo analoginius įėjimus.
parodyta, kur šios vertės gali būti matuojamos.
Numeris Parametras
1 Debitas
2 Slėgis išvade
3 Diferencialinis slėgis, išorinis
4 Slėgis įvade
5 Diferencialinis slėgis, siurblio
6 Diferencialinis slėgis, įvade
7 Diferencialinis slėgis, išvade
8 Lygis bake, išvado pusė
9 Lygis bake, įvado pusė
10 Temperatūra grįžtamajame vamzdyje, išorinė
11 Temperatūra ištekamajame vamzdyje
12 Temperatūra grįžtamąjame vamzdyje
13 Diferencialinė temperatūra
14 Išorinis slėgis
15 Serija 2000, diferencialinis slėgis
16 Serija 2000, debitas
17 Sistemos slėgis
Neparodyta Aplinkos temperatūra *
Neparodyta 0-100 % signalas **
* Aplinkos temperatūra paprastai yra patalpos, kurioje yra
"Control MPC", temperatūra.
** 0-100 % signalas iš išorinio valdiklio.
Pavyzdžiui, tai gali būti 0-10 V signalas.
4
2
5

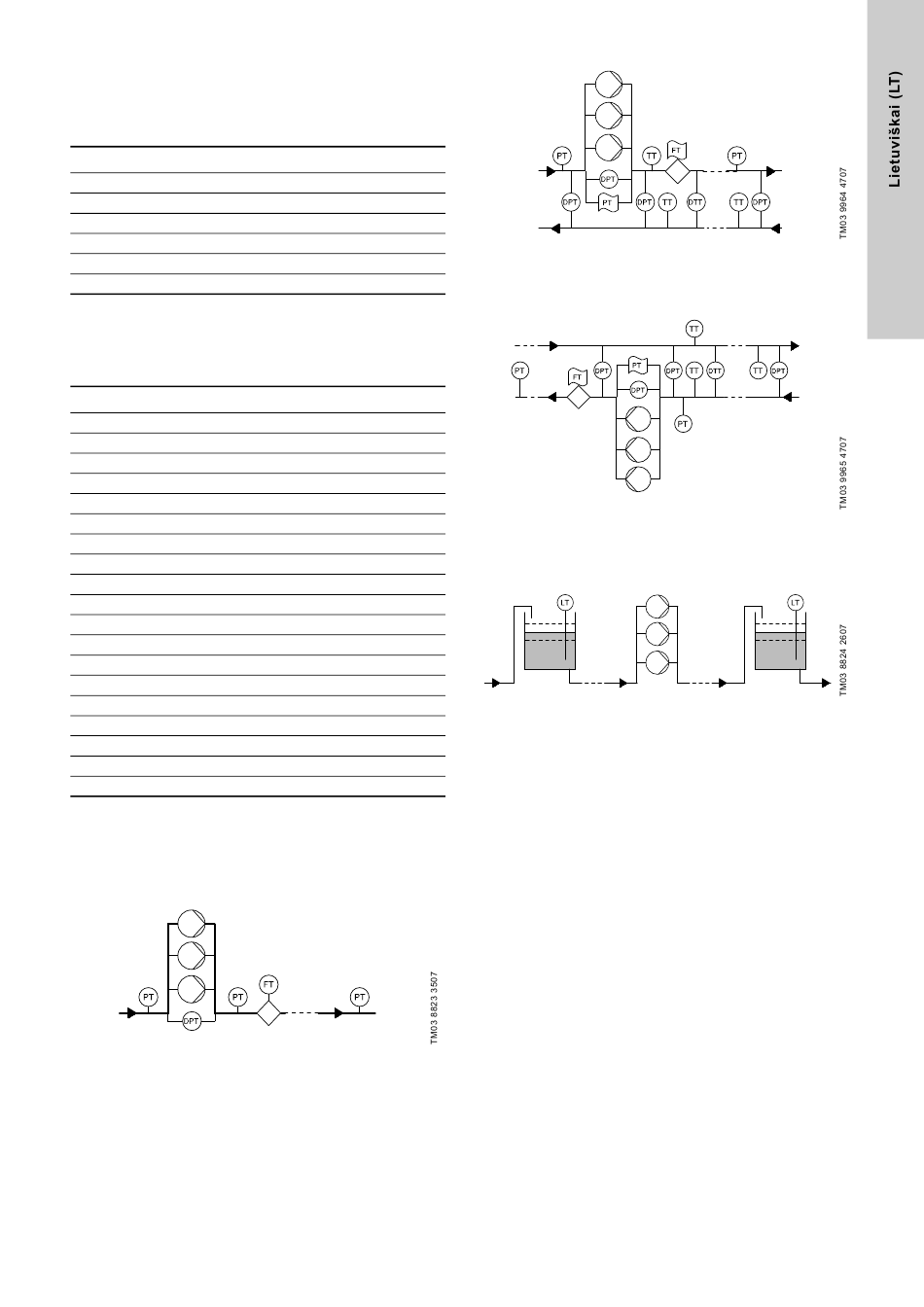

124. pav.Slėgio kėlimas
124-127 pav.
1
14
11
17
5
6
7
15
125. pav.Šildymas ir vėsinimas, siurbliai ištekamajame
vamzdyje
7
15
14
16
5
126. pav.Šildymas ir vėsinimas, siurbliai grįžtamajame
vamzdyje
9
127. pav.Lygio sekimas
16
14
10
3
13
12
11
12
6 13
3
10
17
8
