8.5.3 Modalità di regolazione (2.1.2)

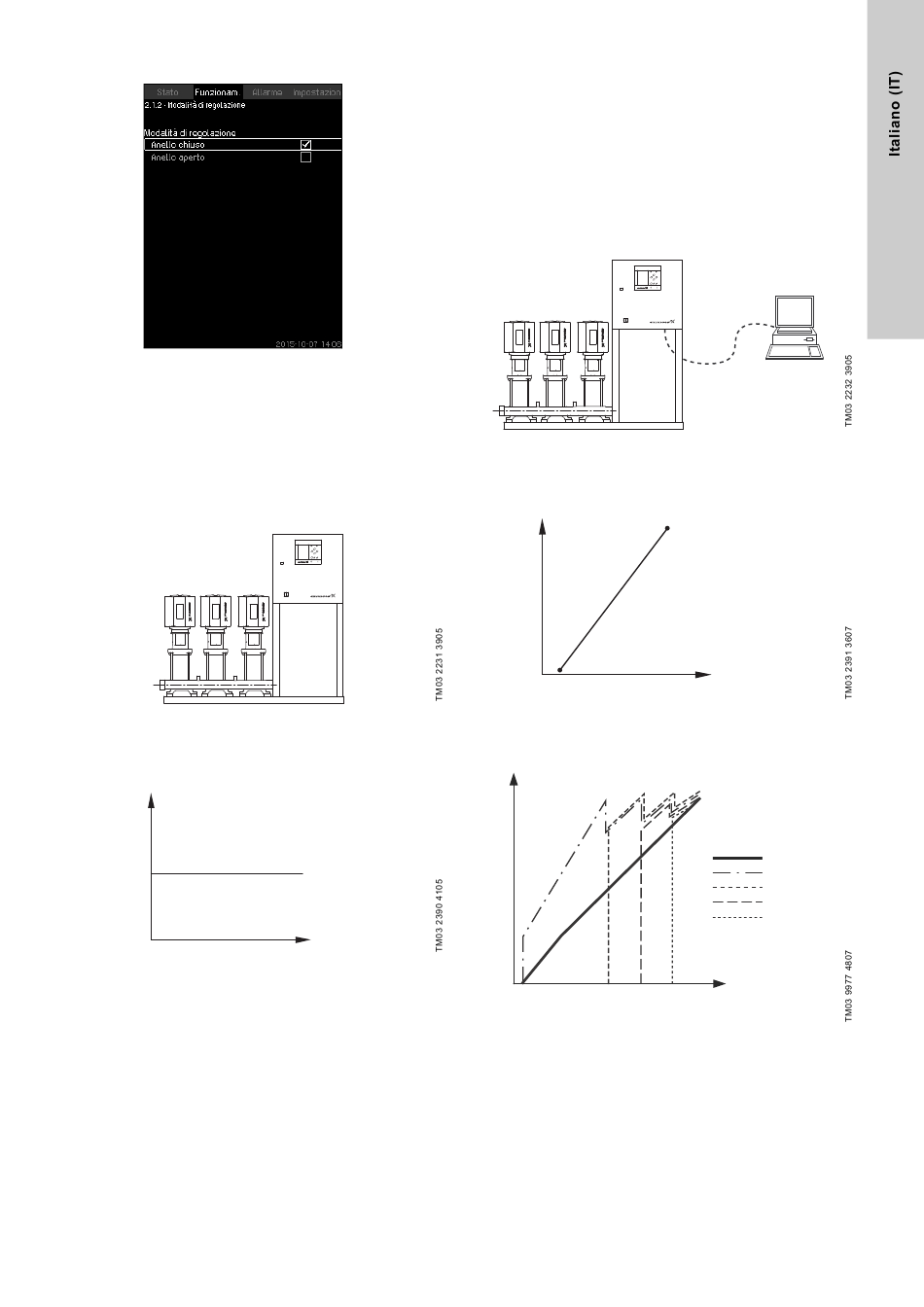

Fig. 19 Modalità di regolazione
Descrizione
Esistono due modalità di regolazione, nello specifico ad anello
chiuso e ad anello aperto.
Anello chiuso
La modalità di regolazione tipica è quella ad anello chiuso, in cui
il regolatore PI integrato garantisce che il sistema raggiunga e
mantenga il setpoint selezionato. Le prestazioni si basano sul
setpoint impostato per l'anello chiuso. Vedere le figure
Fig. 20 Gruppo di aumento controllato da un regolatore PI
integrato (anello chiuso)
P [bar]
Setpoint
Fig. 21 Curva di regolazione per l'anello chiuso
Impostazione tramite pannello di controllo
• Funzionam. > Ulteriori impostazioni > Modalità di regolazione
> Anello chiuso.
Impostare il setpoint. Vedere sezioni
20 e 21.
Tempo [sec]
8.5.4 e 8.5.1.
Anello aperto
Nella regolazione ad anello aperto, le pompe funzionano a velo-
cità fissa.
La velocità della pompa viene calcolata a partire dalle prestazioni
impostate dall'utente (0-100 %). Le prestazioni della pompa in
percentuale sono proporzionali alla portata.
Normalmente, la regolazione ad anello aperto viene utilizzata
quando il sistema è controllato da un regolatore esterno che con-
trolla le prestazioni tramite un segnale esterno. Il regolatore
esterno potrebbe essere ad esempio un sistema di "building
management" collegato all'impianto MPC. In tali circostanze,
MPC funge da attuatore. Vedere le figure
Fig. 22 Gruppo di aumento con regolatore esterno
(anello aperto)
3
Portata [m /h]
0
5
Fig. 23 Curva di regolazione per l'anello aperto
3
Portata [m /h]
100
75
50
25
5 50 70.7
Fig. 24 Curva di regolazione per impianto MPC-E ad anello
aperto
22 e 23.
Ingresso [%] dal
regolatore esterno
Portata
Pompa 1
Pompa 2
Pompa 3
Pompa 4
Ingresso [%] dal
regolatore esterno
86.6 100
