8.7.31 Digitální výstupy (4.3.9)

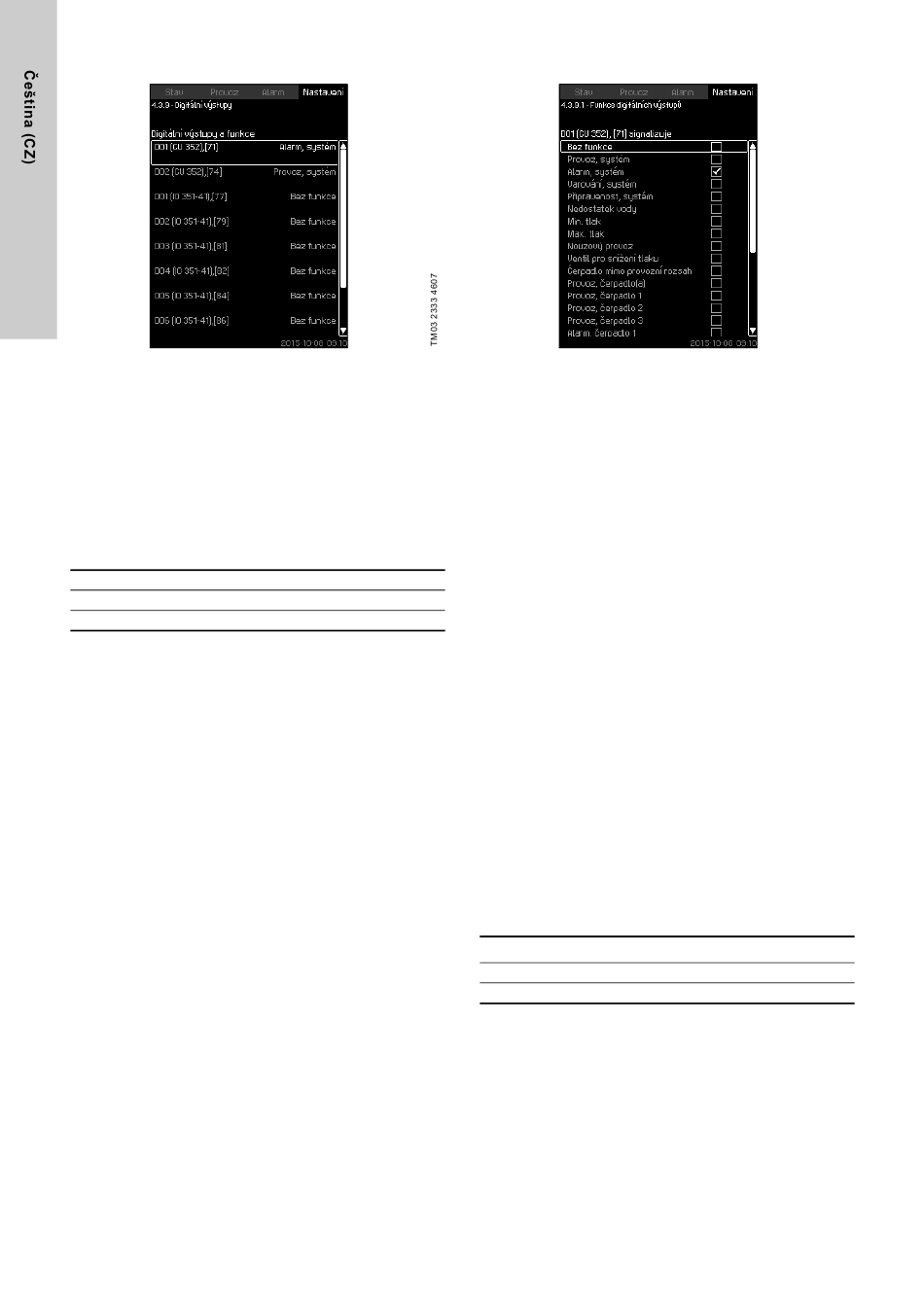

Obr. 77 Digitální výstupy
Popis
Každý analogový výstup je možno aktivovat a přiřadit určité
funkci.
Standardně má systém dva digitální výstupy.
Jestliže systém obsahuje modul IO 351B (volitelné),
počet digitálních výstupů je 9.
Všechny vstupy jsou zobrazeny, takže jejich fyzickou polohu v
systému lze snadno identifikovat.
Příklad
DO1 (IO 351-41) [71]:
DO1 Digitální výstup číslo 1
(IO 351-41) IO 351B, GENIbus číslo 41
[71] Svorka číslo 71
Další informace o připojení různých digitálních výstupů,
viz schéma zapojení dodávané spolu s jednotkou CU 352.
172
8.7.32 Funkce digitálních výstupů (4.3.9.1 - 4.3.9.16)
Obr. 78 Funkce digitálních výstupů
Popis
Funkce mohou být přiřazeny jednotlivým digitálním výstupům.
Rozsah nastavení
V každém displeji je možno vybrat jednu funkci:
• Bez funkce
• Provoz, systém
• Alarm, systém
• Varování, systém
• Připravenost, systém
• Nedostatek vody
• Min. tlak
• Max. tlak
• Nouzový provoz
• Provoz, pomocné čerpadlo
• Provozní režim, záložní čerpadlo
• Ventil pro snížení tlaku
• Čerpadlo mimo provozní rozsah
• Provoz, čerpadlo(a)
• Provoz, čerpadlo 1 - 6
• Alarm, čerpadlo 1
• Alarm, limit 1 překročený
• Varování, limit 1 překročený
• Alarm, limit 2 překročený
• Varování, limit 2 překročený
• Redukovaný provoz.
Nastavení pomocí ovládacího panelu
• Nastavení > Sekundární funkce > Funkce stop > Digitální
výstupy.
Tovární nastavení
Digitální výstup Funkce
DO1 (CU 352) [71] Alarm, systém
DO2 (CU 352) [74] Provoz, systém
