6. Installazione
Prima dell'installazione, verificare che il sistema corrisponda
all'ordinazione e che nessuna parte visibile sia stata danneggiata.
6.1 Installazione meccanica
MPC deve essere installato in un locale ben ventilato per assicu-
rare un raffreddamento sufficiente del quadro di controllo.
Installare le pompe seguendo le istruzioni di installazione e fun-
zionamento fornite con le pompe.
MPC non è progettato per installazioni esterne e non
Attenzione
deve essere esposto alla luce solare diretta.
6.2 Installazione elettrica
Avvertimento
I collegamenti elettrici devono essere effettuati da
personale autorizzato secondo la vigente normativa
e secondo lo schema elettrico corrispondente.
• L'impianto elettrico del sistema deve essere conforme alla
classe di protezione IP54.
• Assicurarsi che il sistema sia adatto all'alimentazione elettrica
alla quale è collegato.
• Verificare che la sezione dei conduttori corrisponda alle speci-
fiche dello schema elettrico.
6.3 Avviamento
1. Inserire l'alimentazione elettrica.
2. Attendere la visualizzazione della prima schermata.
3. Alla prima accensione dell'unità CU 352, una procedura di
avviamento guidata assisterà l'utente per le impostazioni di
base.
4. Seguire le istruzioni visualizzate da ogni schermata.
5. Terminata la procedura guidata di primo avviamento, verifi-
care che tutte le pompe siano impostate su "Auto" nel menu
"Stato".
6. Andare al menu "Funzionam.".
7. Selezionare la modalità di funzionamento "Normale" e pre-
mere [ok].
8. A questo punto, il sistema è pronto al funzionamento.
Grundfos può fornire i dati idraulici delle pompe CR,
CRI, CRE e CRIE per le quali è possibile scaricare i
file GSC nell'unità CU 352. I dati elettrici della
potenza devono essere immessi manualmente.
Nota
Per tutti gli altri tipi di pompe, è necessaria l'immis-
sione manuale dei dati idraulici ed elettrici delle
pompe. Vedere sezione
(4.3.19).
706
8.7.39 Dati, prestaz. pompe
7. Pannello di controllo
Il pannello di controllo nel coperchio anteriore del quadro di con-
trollo presenta un display, una serie di pulsanti e due spie lumi-
nose. Il pannello di controllo consente l'impostazione manuale ed
il monitoraggio delle prestazioni del sistema.
CU 352
1

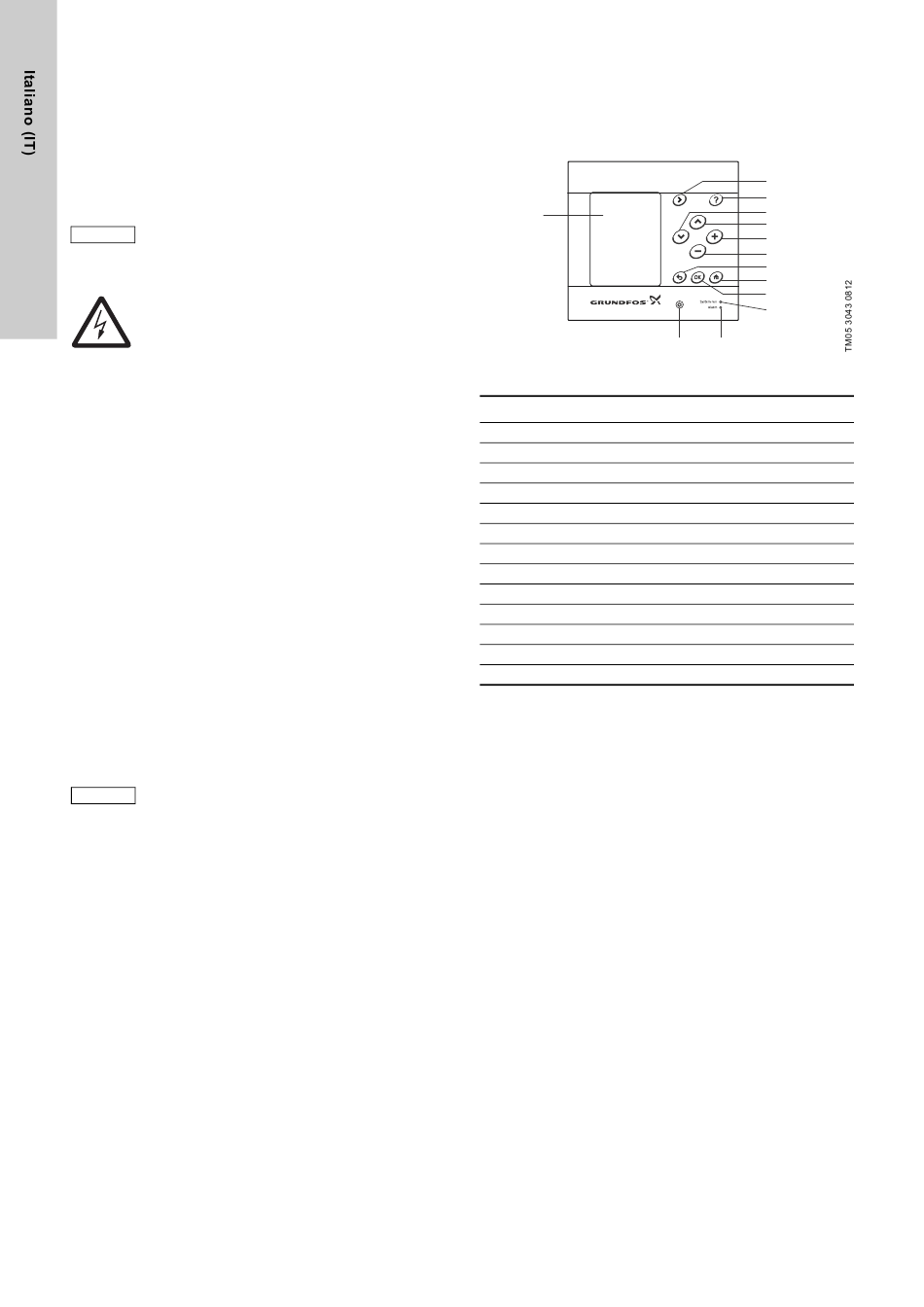

Fig. 4 Pannello di comando
Pos. Descrizione
1 Schermata
2 Freccia a destra
3 Aiuto
4 Su
5 Giù
6 Più
7 Meno
8 Indietro
9 Home
10 OK
11 Spia luminosa, funzionamento (verde)
12 Spia luminosa, guasto (rossa)
13 Luminosità
2
3
5
4
6
7
8
9
10
11
13 12
